Автоматизированные линии для капиллярного контроля КРАФТЕСТ

Автоматизированные линии для капиллярного контроля КРАФТЕСТ

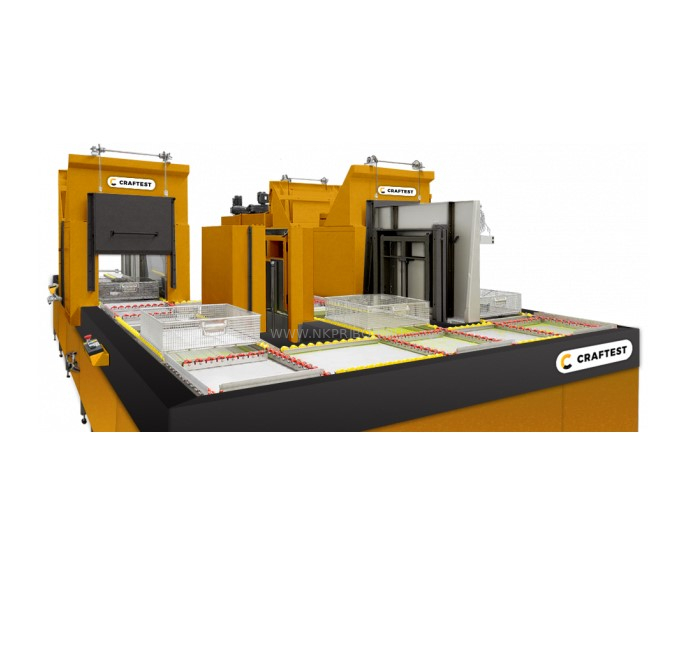

Автоматизированные линии для капиллярного контроля КРАФТЕСТ представляют собой системы модулей проведения различных этапов капиллярного контроля, объединённых в единый автоматизированный комплекс.

Технологические процессы на всех этапах контролируются и управляются электронным шкафом управления на основе ПЛК.

Специализированное программное обеспечение Крафтест ПТ-Софт (Craftest PT-Soft) позволяет контролировать технические параметры всех модулей, устанавливать методики (рецепты) контроля в соответствии с требованиями стандартов, конфигурацией контролируемых деталей и производительностью контроля.

Управлять системой можно как непосредственно тач-панелью на фронтальной панели шкафа управления, так и удалённо с автоматизированного рабочего места технолога (далее АРМТ). Программное обеспечение позволяет создавать, хранить и в дальнейшем активировать методики контроля, вести протоколирование процессов и результатов контроля, сохранять протоколы в архивах АРМТ и на серверах высшего уровня по протоколу TCP/IPEthernet.

С помощью Крафтест ПТ-Софт (Craftest PT-Soft) возможно разграничить управление комплексом настройкой прав пользователей различного уровня. Например, администратор полные права, технолог настройка методик и управление линией, оператор только управление линией по заранее установленным методикам. Это позволяет избежать ошибки оператора и гарантирует, что все процессы проведены вовремя и в полном объёме.

Управление всеми технологическими процессами полностью автоматизировано, что позволяет точно управлять рабочим процессом, а также обеспечивает безопасность работы оператора.

Серийно выпускаемые модули:

• Модуль ультразвуковой очистки.
  Автоматический модуль мойки. Модуль ручной мойки пистолетом (душем).
  Погружение, барботаж, мойка под напором форсунками.
  Модуль сушки конвекционный.
  Модуль для нанесения пенетранта методом погружения или электростатическим
  методом.
  Модуль для очистки эмульгатором методом погружения.
  Модуль шторм-камера для нанесения сухого проявителя.
  Модуль для нанесения жидкого проявителя методом погружения.
  Модуль для нанесения сухого проявителя электростатическим методом.
  Затемненная кабина для проведения контроля с пожаробезопасной вытяжкой.
  Освещение белым/ультрафиолетовым светом.
  Столы загрузки и выгрузки деталей. Буферные прямые и угловые столы.
  Рабочее место технолога АРМТ.
  Промышленный ПК с предустановленным специализированным ПО Крафтест ПТ-Софт.

Автоматизация:

• Измерение и контроль уровней технологических жидкостей и воды. Автоматическая подача и слив.
  Измерение и контроль температуры технологических жидкостей и воды. Автоматический нагрев.
  Измерение и контроль температуры воздуха в сушках. Автоматический нагрев.
  Измерение и контроль времени проведения процессов.
  Контроль закрытия/открытия крышек модулей. Автоматический подъем/опускание крышек модулей.
  Контроль положения подъемных платформ/тельфера. Автоматический подъем/опускание платформ/тельфера.
  Автоматическая звуковая и световая сигнализация.

Более того, в полностью автоматизированных комплексах Крафтест ФПТ-Лайн дополнительно автоматизированы (роботизированы) процессы загрузки и выгрузки в линию, перемещение и позиционирование деталей (или корзин с деталями) между модулями комплекса.
