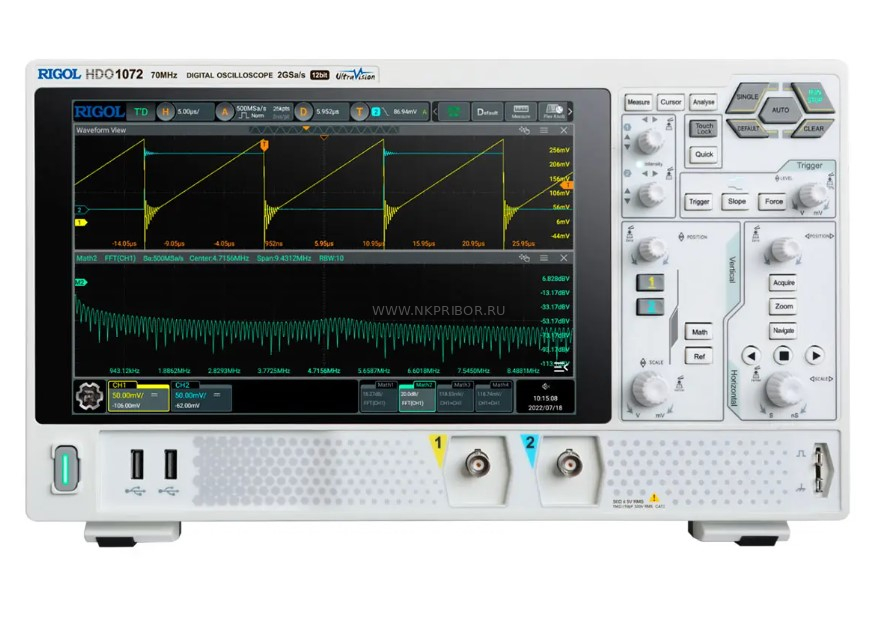

| Полоса пропускания |
70 МГц |
| Время нарастания (от 10% до 90%, типовое) |
5 нс |
| Количество входных каналов |
2 аналоговых входа + 1 внешний вход запуска |
| Режим выборки |
выборка в реальном времени |
| Максимальная частота дискретизации |
2 Гвыб/с (1 канал)
1 Гвыб/с (2 канала)
|
| Максимальная глубина памяти |
50 млн. точек (25 млн. точек - два канала) стандарт.
100 млн. точек (50млн. точек - два канала) - опция HDO1000-RLU-01.
|
| Максимальная скорость захвата сигнала |
50000 осц/сек (векторный режим)
1500000 осц/сек (режим UltraAcquire)
|
| Вертикальное разрешение |
12 бит |
| Эффективное количество ENOB (тип.) |
> 8 бит |
| Вертикальное разрешение в режиме высокого разрешения |
14 бит, 16 бит |
| Аппаратная запись и воспроизведение сигналов в реальном времени |
макс. 500 000 кадров |
| Пиковый детектор |
захват глитчей от 2 нс |
| Тип и размер встроенного дисплея |
10,1 дюймовый емкостный дисплей с функцией мультитач; |
| Разрешение встроенного дисплея |
1280 х 800 пикселей; |
| Система вертикального отклонения |
|
| Входная связь |
по постоянному току, переменному току или заземление |
| Входной импеданс |
1 МОм ± 1% |
| Входная емкость |
19 пФ ± 3 пФ |
| Диапазон ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X,1000X, 2000X, 5000X |
| Максимальное входное напряжение |
300 В(скз) CAT I, 400 В(пик) (DC + В(пик)) |
| Чувствительность по вертикали |
от 500 мкВ/дел до 10 В/дел |
| Диапазон смещения по постоянному току |
±1 В ( 65 мВ/дел)
±10 В (свыше 65 мВ/дел до 270 мВ/дел)
±20 В (свыше 270 мВ/дел до 2.75 В/дел)
±100 В (свыше 2.75 мВ/дел до 10 В/дел)
|
| Динамический диапазон |
±4 делений (12 бит) |
|
Ограничение пропускной способности
(типовое)
|
20 МГц, полный; выбирается для каждого канала. |
| Погрешность коэффициента усиления |
±2% от полной шкалы |
| Погрешность смещения |
200 мВ/дел: (±0,1 дел; ±2 мВ; ±1,5% смещения)
>200 мВ/дел: (±0,1 дел; ±2 мВ; ±1% смещения)
|
| ESD защита |
±8 кВ (на входе BNC) |
| Изоляция между каналами |
100:1 |
| Горизонтальная развертка |
|
| Диапазон временной развертки |
от 2 нс/дел до 1000 с/дел |
| Разрешение по времени |
400 пс |
| Погрешность частоты опорного генератора |
±2,5 х 10 в-6/год |
| Задержка между каналами |
2 нс |
| Диапазон задержки времени |
предварительный запуск: -5 дел.
пост запуск: 1 с или 100 дел (в зависимости от того, что больше)
|
| Переключение с канала на канал |
диапазон переключения от канала к каналу: ±100 нс, точность: ±1 пс |
| Режимы |
YT режим по умолчанию
XY на канале Ѕ
SCAN базовое время сканирования 200 мс/дел
ROLL временная база: 50 мс/дел или 100 мс/дел (выбирается), доступно для входа или выхода из режима ROLL поворотом ручки горизонтальной временной базы.
|
| Система запуска |
|
| Источник сигнала запуска |
аналоговые каналы (1 4), внешний вход, питающая сеть переменного тока. |
| Режим запуска |
автоматический, нормальный, одиночный |
| Связь синхронизации |
AC, DC; для внутреннего запуска: ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Подавление шумов |
увеличение задержки для триггерной цепи (только для внутреннего триггера), включение/выключение |
| Диапазон удержания |
от 8 нс до 10 с |
| Полоса пропускания системы запуска: |
|
| внутренний источник запуска |
полоса пропускания аналоговых входов |
| внешний вход запуска |
200 МГц |
| Чувствительность системы запуска: |
|
| внутренний источник запуска |
0,5 деления; 50 мВ/дел |
| внешний вход запуска |
200 мВ (пик-пик) (DC 100 МГц);
500 мВ (пик-пик) (100 МГц 200 МГц)
|
| Импеданс внешнего входа запуска |
1 МОм ±1%, BNC разъем |
| Отклонение запуска(типовое) |
нормальный прием, пограничный триггер, уровень триггера, расположенный около 50% от внешнего входного сигнала |
| Диапазон установки порога срабатывания запуска: |
|
| внутренний источник запуска |
± 5 делений от центра экрана |
| внешний вход запуска |
± 5 В |
| питающая сеть переменного тока |
фиксированное значение 40% - 60 % |
| Типы запуска |
запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту, по протоколам: I2C, SPI, RS232/UART, CAN, LIN. |
| Поиск и навигация |
|
| Тип |
по нарастанию и ширина импульса. |
| Источник |
аналоговые каналы |
| Копирование |
копирование в/из системы запуска; независимые настройки, включая настройку порогового уровня и условий запуска. |
| Отображение результатов |
событие просматриваются или экспортируется во внешнюю/внутреннюю память. |
| Навигация |
время: просмотр полученных сигналов во временном порядке.
событие: используются элементы управления навигацией для перехода к найденным событиям поиска.
сегмент: используются элементы управления навигацией для воспроизведения полученных сегментов на странице режима UltraAcquire.
|
| Измерение формы сигнала |
|
| Курсорные измерения |
количество курсоров: 2 пары курсоров по осям X и Y.
ручной режим:
- отклонение напряжения между курсорами (Y).
- отклонение по времени между курсорами (X).
- обратная величина X (Гц) (1/X).
режим отслеживания:
- фиксация оси Y для отслеживания значений напряжения и времени точки формы сигнала по оси X.
- фиксация оси X для отслеживания значений напряжения и времени точки формы сигнала по оси Y.
автоматизированное измерение:
- позволяет отображать курсор во время автоматического измерения.
режим XY:
- измеряет параметры напряжения соответствующих сигналов канала в режиме временной базы XY.
X = Канал 1, Y = Канал 2
|
| Автоматические измерения |
количество измерений:
-41 (в том числе до 14 измерений могут отображаться одновременно на экране).
-источник измерения:
от CH1 к CH4, от Math1 к Math 4
-диапазон измерений
основной вид, увеличение.
измерения:
-отображает 33 результата измерения (вертикальные и горизонтальные) для текущего канала измерения; результаты измерений обновляются непрерывно.
вертикальные измерения:
-Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid,Vlower, Vavg, VRMS, Per. VRMS, превышение, предварительная загрузка, область,
периодическая область и среднеквадратичное значение переменного тока.
горизонтальные измерения:
-период, частота, время нарастания, время спада, +ширина, -ширина,+режим работы, -режим работы, количество положительных импульсов, количество отрицательных импульсов, количество
нарастающих фронтов, количество падающих фронтов, Tvmax, Tvmin, +Скорость нарастания и -скорость нарастания.
другие:
-задержка (А-В), задержка (А-В), задержка (А-В), задержка(А-В), фаза (A-B), фаза(A-B), фаза (A-B), и фаза(A-B)
статистика:
-элементы: текущее, среднее, максимальное, минимальное, стандартное отклонение, подсчет.
-устанавливаемое статистическое время
|
| Математические операции |
|
| Количество математических функций |
отображает 4 математические функции одновременно |
| Арифметика |
A+B, A-B, AЧB, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Lg,Ln, Exp, Sqrt, Abs, AX+B, LowPass, HighPass, BandPass,BandStop |
| Цветовая гамма |
поддержка БПФ. |
| БПФ |
-размер записи: до 1 млн. точек.
-тип окна: Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник.
-поиск по пиковым значениям: Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем.
|
| Поиск по пиковым значениям |
максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем |
| Анализ осциллограмм |
|
| Запись сигналов |
сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. максимальное количество сегментов: до 500 000.
источник сигнала: Все аналоговые каналы.
анализ: поддержка воспроизведения кадр за кадром или непрерывного воспроизведения;
способен вычислять, измерять и декодировать
воспроизводимые сигналы.
|
| Тест "Годен/Не годен" |
сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие "Годен/Не годен" может включать немедленную остановку захвата, звуковой сигнал и снимок экрана.
источник сигнала: все аналоговые каналы.
|
| Цветовая гамма |
обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы |
| Декодирование сигналов последовательной передачи данных |
|
| Количество каналов |
4, декады и включает/отключает четыре типа протоколов одновременно. |
| Тип декодируемых каналов |
типовые Parallel, RS232/UART, IІC, SPI, CAN, LIN. |
| Автоматическое масштабирование |
автоматическое масштабирование минимального напряжения более 10 мВ (размах), рабочего цикла более 1% и частоты более 35 Гц. |
| Цифровой вольтметр |
|
| Функции вольтметра |
источник: все аналоговые каналы.
измерение напряжения постоянного тока;
измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;
измерение среднеквадратичное значение напряжения переменного тока.
разрешение 4 разряда.
поддержка настроек верхнего / нижнего предела; подает звуковой сигнал, когда значение напряжения находится внутри или за пределами предельного диапазона.
|
| Прецизионный частотомер |
|
| Функции частотомера |
источник: все аналоговые каналы и выход.
измерение частоты, периода, сумматор.
|
| Разрешение |
от 3 до 6 разрядов (устанавливаемое пользователем) |
| Частотный диапазон частотомера |
максимальная аналоговая полоса пропускания. |
| Сумматор |
до 48 разрядов |
| Набор команд управления и программирования |
стандартные SCPI команды. |
| Общие характеристики |
|
| Тип и размер встроенного дисплея |
10.1-дюймовый сенсорный дисплей с управлением "Multi-Touch" |
| Разрешение встроенного дисплея |
1280 х 900 пикселей, соотношение сторон 16:9 |
| Масштабная сетка |
10 делений по вертикали х 8 делений по горизонтали |
| Послесвечение |
выключено;
бесконечное послесвечение;
настраиваемое послесвечение (от 100 мс до 10 с)
|
| Яркость |
256 уровней интенсивности (LCD, HDMI). |
| Процессор |
Cortex-A72, 1.8 ГГц, 8 ядер |
| Объем памяти |
4 ГГб RAM |
| Операционная система |
Android |
| Внутренняя энергонезависимая память |
8 ГГб |

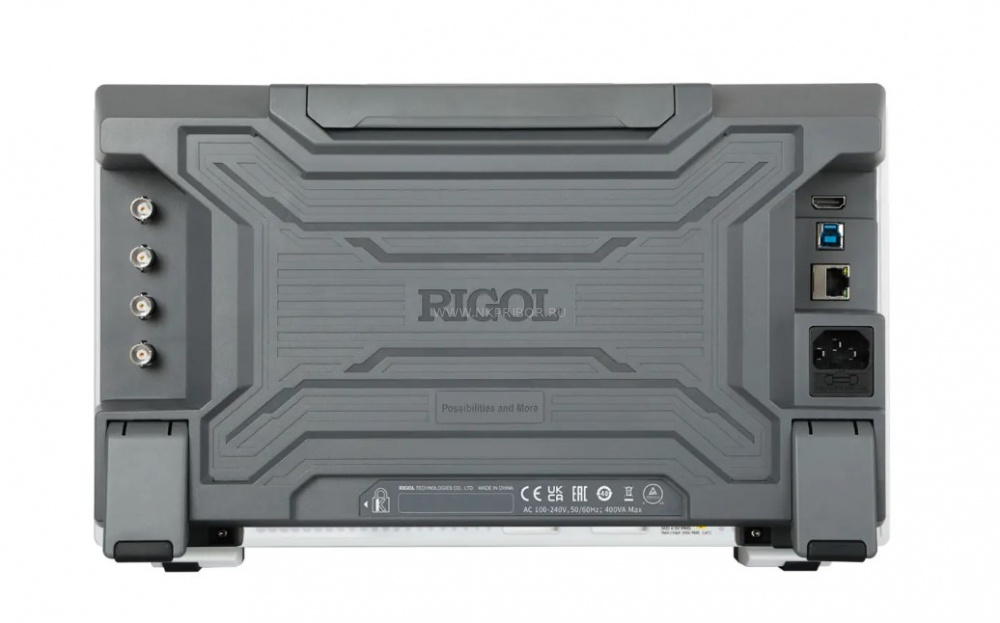

| Интерфейсы связи |
USB 3.0, LAN |
| Видеовыход |
HDMI |
| Напряжение и сила тока сети питания |
100 В 240 В, 50-60 Гц |
| Максимальная потребляемая мощность |
400 Вт |
| Диапазон рабочих температур |
От 0°C до +50°C |
| Диапазон температур хранения |
От -30°C до +60°C |
| Относительная влажность |
Не более 90% |
| Высота для монтажа в измерительную стойку |
4U |
| Масса |
5,37 кг |
| Размеры |
358 х 214 х 120 мм |
