Цифровой осциллограф RIGOL DS1074Z-S Plus

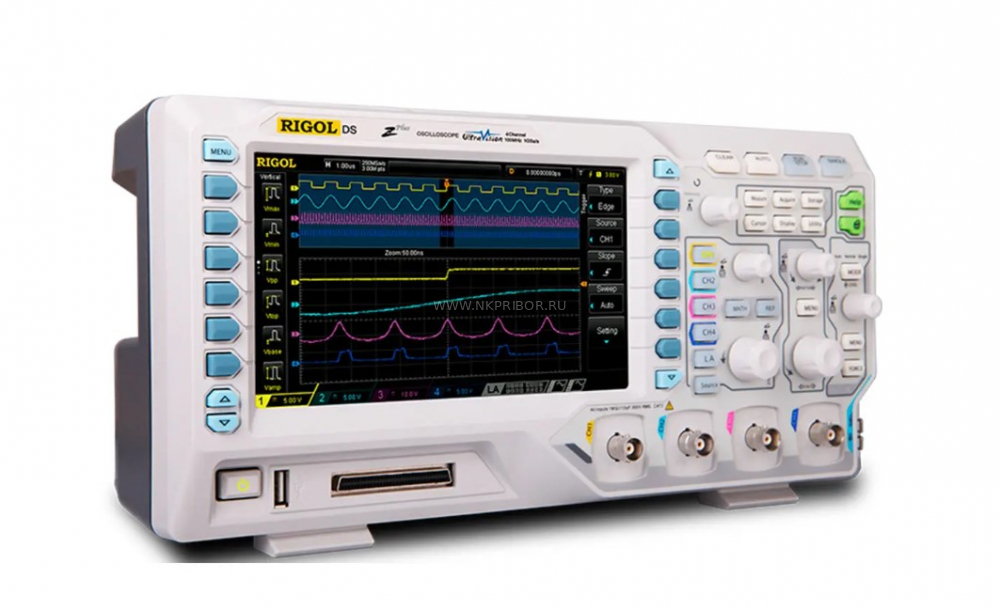

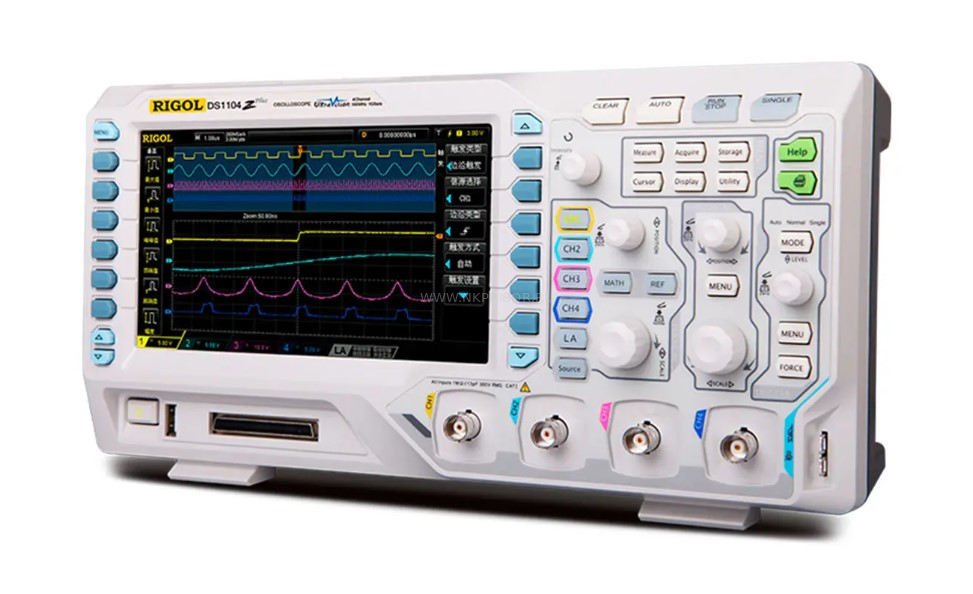

Цифровой осциллограф Rigol DS1074Z-S Plus 4-канальный прибор бюджетного класса с полосой пропускания 70 МГц, который отличается от других моделей своей серии расширенными функциональными возможностями, что позволяет решать прикладные измерительные и испытательные задачи. S-модификация оборудована внутренним источником сигнала с рабочим диапазоном до 25 МГц, благодаря чему при выполнении тестирования и отладки радиоэлектронного оборудования исключается необходимость применения внешнего генератора. Наличие 16-канального цифрового входа и поддержка режима Logic Analysis обеспечивают возможность декодирования шин и работы со смешанными сигналами при подключении опционального логического пробника RPL1116.

Преимущества Rigol DS1074Z-S Plus

• Технология UltraVision повышает производительность за счет снижения нагрузки на встроенный процессор при аналого-цифровом преобразовании и обработке больших объемов данных, предоставляя расширенные возможности по анализу сложных сигналов.
• Мобильность  цифровой осциллограф выполнен в виде компактного настольного моноблока, который удобно использовать на небольших рабочих местах и на выезде. Поддержка работы со смешанными сигналами и наличие встроенного генератора дают возможность обходиться при решении базовых задач без других приборов.
• Расширенный набор интерфейсов для обмена данными и дистанционного управления, с поддержкой LXI-C, обеспечивает простую интеграцию в состав лабораторных измерительно-испытательных систем.

Генерирующие функции

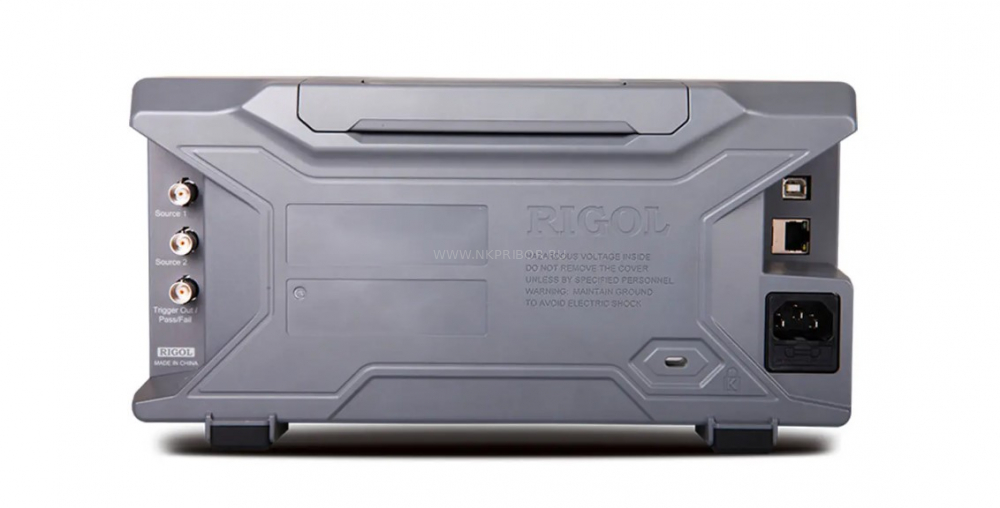

Помимо реализации стандартного набора встроенных режимов измерений и анализа, цифровой осциллограф Rigol DS1074Z-S Plus способен воспроизводить типовые функции синусоидальный, импульсный, прямоугольный, пилообразный, шумовой сигнал и напряжение постоянного тока, а также 7 видов произвольных форм, включая Lorentz, Gauss, Haversine, ECG и пр. Поддерживается возможность наложения модуляции, а также формирование пользовательских форм с периодом до 16 384 точек, с записью в одну из десяти ячеек внутренней памяти или сохранением на подключаемом съемном носителе. Формирование сигналов производится методом прямого цифрового синтеза с задействованием внутреннего ЦАП с разрядностью 14 бит. Благодаря наличию двух каналов, выходы которых размещены с тыльной стороны корпуса, внутренний источник сигнала заменяет собой два внешних генератора, которые можно синхронизировать по фазе.

Технические характеристики Цифровой осциллограф RIGOL DS1074Z-S Plus
