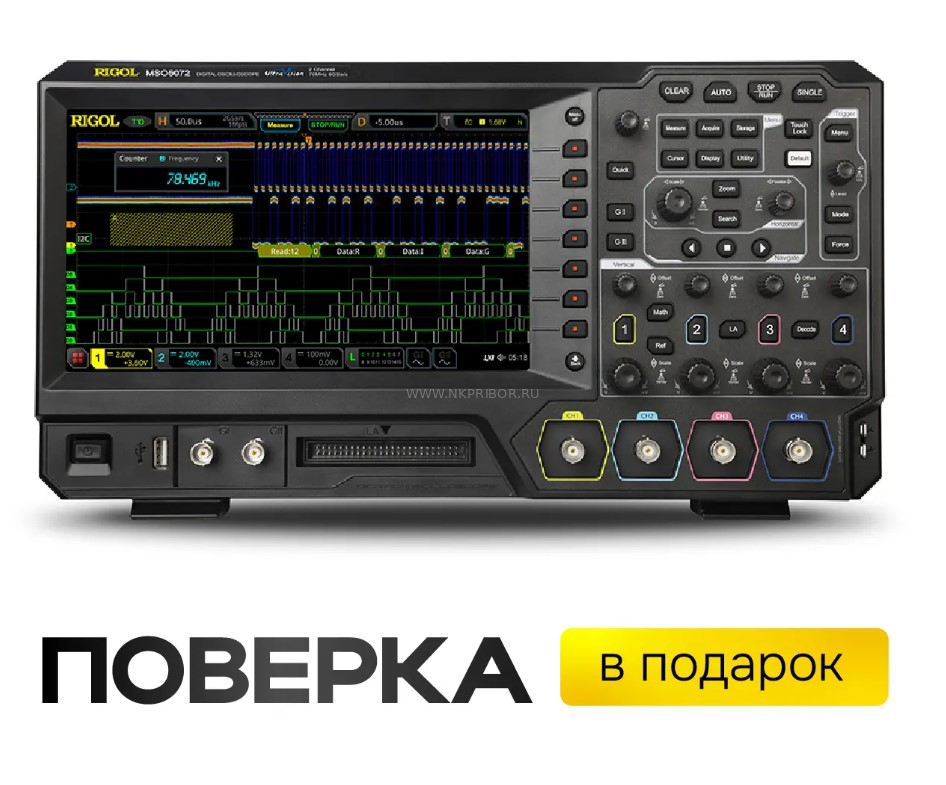

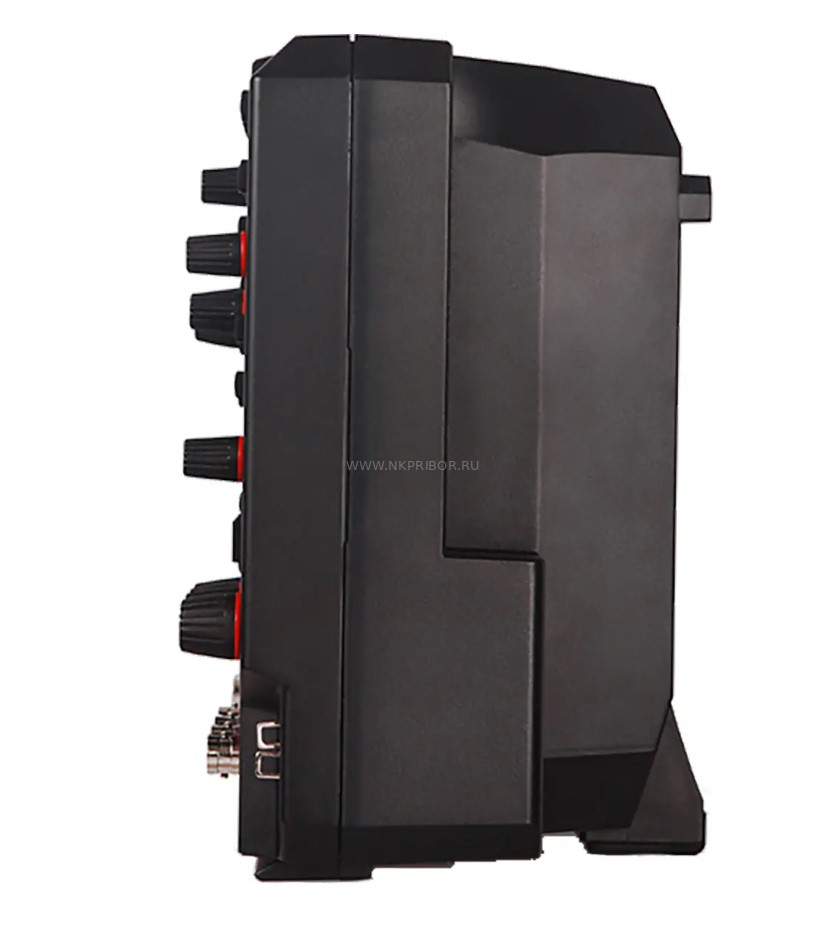

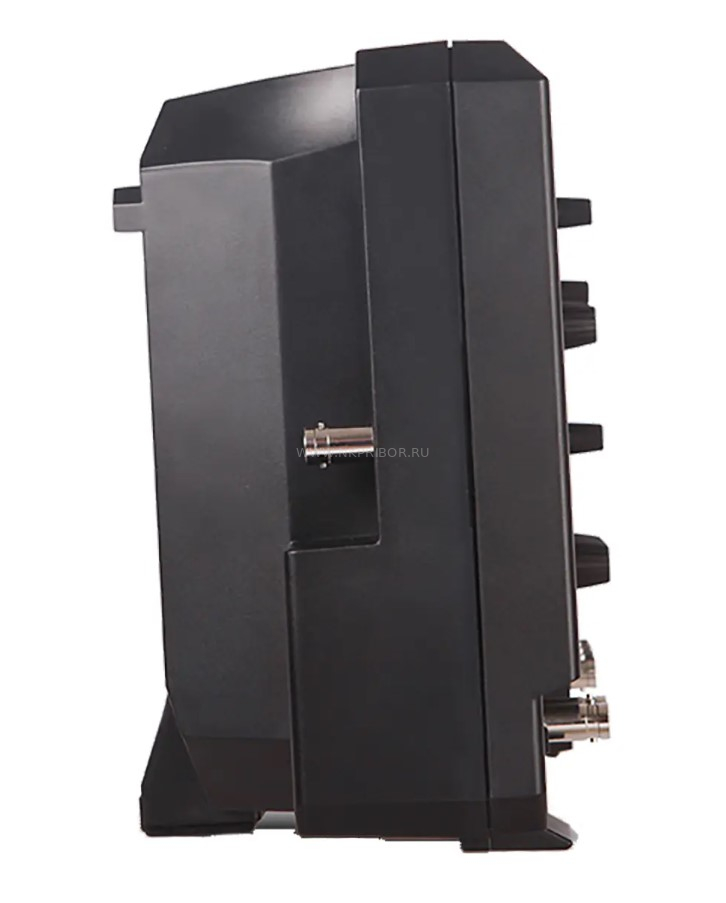

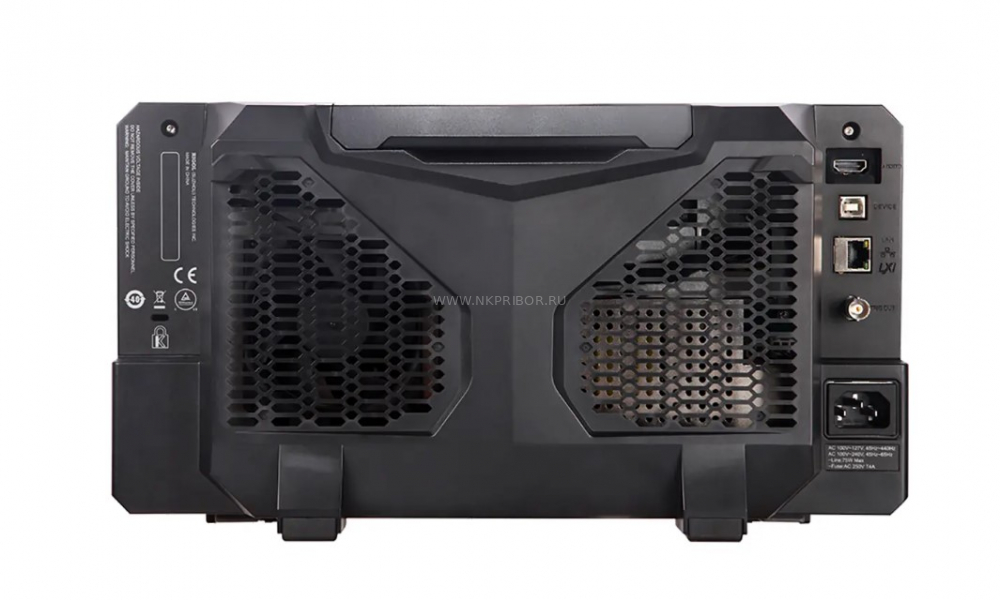

Цифровой осциллограф RIGOL MSO5072

Цифровой осциллограф Rigol MSO5072 наиболее доступная по цене модель в серии приборов, предназначенных для исследования и измерения параметров сигналов смешанного типа. Он оборудован двумя аналоговыми каналами с полосой пропускания 70 МГц и 16 цифровыми входами, и реализует запатентованную технологию UltraVision II на основе микросхем ASIC, за счет чего обладает наилучшей производительностью и функциональностью среди вариантов с таким же частотным диапазоном. Цифровой осциллограф совмещает в себе традиционный кнопочный интерфейс с верньерами-регуляторами и 9-дюймовый сенсорный дисплей с разрешением WVGA с функцией распознания смартфонных жестов, что максимально упрощает процесс настроек и выполнение работ.

Платформа UltraVision II

За счет использования для обработки сигналов, цифрового запуска и аппаратных измерений архитектуры на основе набора специализированных микросхем, осциллограф Rigol MSO5072 характеризуется высокой производительностью. Использование электронных коммутационных элементов вместо реле способствует продлению срока службы прибора благодаря повышению надежности схемы, без увеличения стоимости. Глубина памяти может быть опционально расширена до 200 Мбит/с, что позволяет работать с сигналами повышенной сложности. Предусмотрена возможность обновления версии встроенного ПО в режиме он-лайн при наличии доступа к Интернету через LAN интерфейс.

Особенности Rigol MSO5072

• Многофункциональный прибор "всё в одном"  оборудование объединяет в переносном компактном корпусе функции осциллографа, логического анализатора, анализатора протоколов, анализатора спектра, цифрового вольтметра и частотомера с сумматором, а при задействовании дополнительных опций генератора сигналов и анализатора мощности, позволяя при решении лабораторных и измерительных задач обходиться без отдельных приборов с такими функциями.
• Технология сегментированной записи позволяет производить выборочный захват и сохранение сигналов с заданными условиями запуска и метками времени, повышая производительность и продолжительность наблюдений, и упрощая последующий анализ данных.
• WEB-управление  при работе в дистанционном режиме можно задействовать специализированное ПО Ultra Sigma или другие приложения на основе SCPI команд, либо использовать доступ к прибору через любой браузер с помощью ПК, планшета или смартфона.
• Функция автоматического построения графика Боде упрощает тестирование источников питания импульсного типа, позволяя оценивать запасы по фазе и усилению объектов контроля.

Технические характеристики Цифровой осциллограф RIGOL MSO5072
