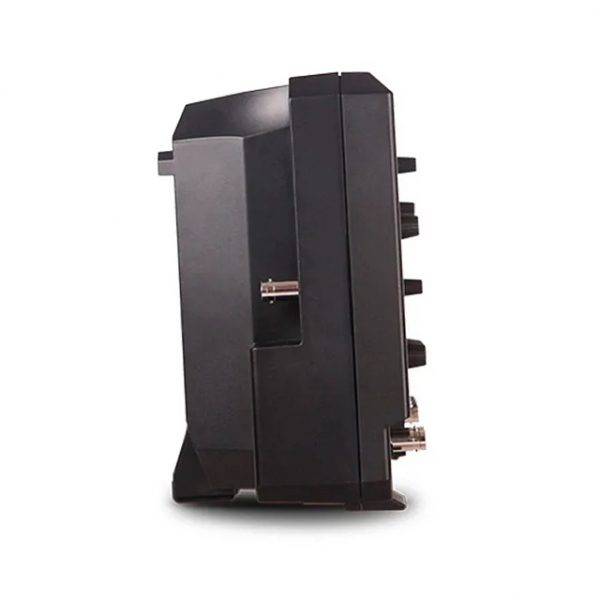

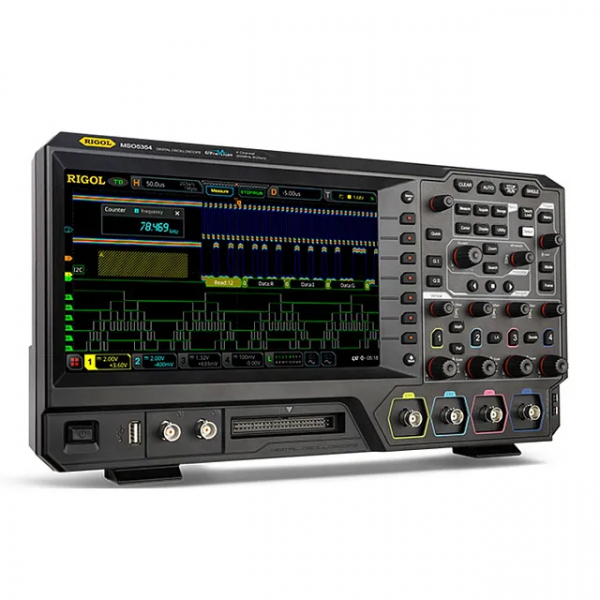

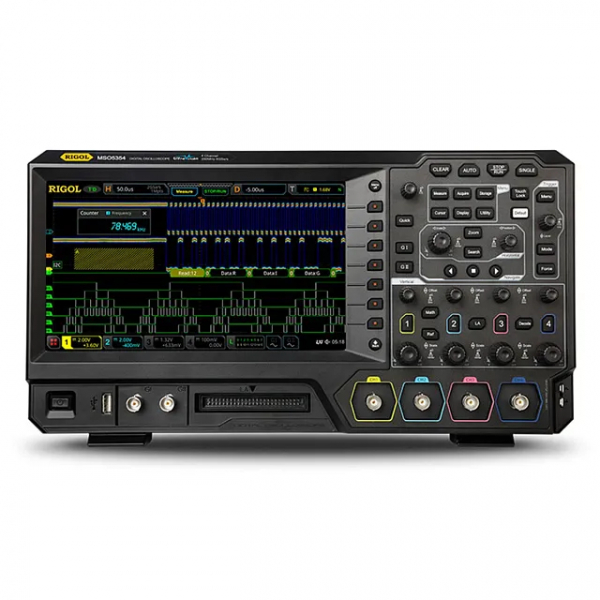

Цифровой осциллограф RIGOL MSO5204

Цифровой осциллограф Rigol MSO5204 многофункциональный высокопроизводительный прибор с полосой пропускания 200 МГц, работающий на основе технологии UltraVision II и оснащенный 4 аналоговыми и 16 цифровыми каналами. Он реализует на аппаратном уровне режимы логического анализатора, вольтметра и частотомера с сумматором, анализатора спектра, а при задействовании дополнительных опций двухканального генератора с поддержкой нескольких видов модуляции и свипирования, анализатора протоколов и анализатора источников питания. Благодаря этому цифровой осциллограф позволяет обходиться без дополнительных приборов, экономя пространство на рабочем месте и сокращая перечень инструментария при работе на выезде.

UltraVision II

Схемотехника Rigol MSO5204 основана на архитектуре ASIC. Специализированная микросхема Beta Phoenix реализует аналоговый внешний интерфейс, а Ankaa обеспечивает преобразование и обработку сигналов. Полная интеграция функций способствует упрощению конструкции с повышением надежности системы. По сравнению с моделями на платформе UltraVision предыдущей генерации, прибор обладает более широким динамическим диапазоном при высокой частоте дискретизации и увеличенной глубине записи, и реализует функцию навигации по захваченному сигналу и возможность выполнения измерений из полной памяти, с поддержкой других режимов на аппаратном уровне.

Преимущества Rigol MSO5204

• Улучшенная информативность и наглядность осциллограф снабжен цветным дисплеем с диагональю 9 дюймов и при отображении сигналов может задействовать 256-уровневую градацию яркости и цветовую персистенцию, поиск и навигацию, режим гистограммы, а при выполнении вычислений выводить на экран четыре функции одновременно; доступна трансляция изображения не внешние устройства через HDMI выход.
• Универсальность оборудование может использоваться как автономный многофункциональный прибор, а также работать в составе измерительных систем и стендов в дистанционном режиме благодаря наличию широкого набора интерфейсов и поддержке веб-управления.
• Расширяемость предусмотрена опциональная возможность повышения полосы пропускания до 350 МГц, наращивания глубины памяти для захвата до 2 млн. точек, дооснащения осциллографа логическим пробником, переходником USB-GPIB, задействования функций запуска отдельных видов шин и декодирования соответствующих протоколов, а также активации дополнительных режимов работы.

Характеристики:

Комплектация:

• RIGOL MSO5204
• Кабель питания
• USB кабель
• Пассивный пробник PVP2350 - 4шт.
