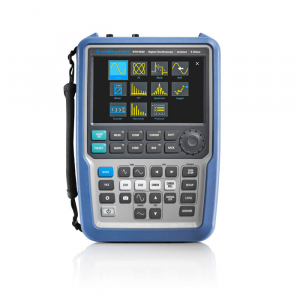

Цифровой осциллограф Rohde Schwarz RTH1004 PLUS
Арт RTH1004 PLUS
Госреестр 63957-16
Цена актуальна 12.01.2023
Включает НДС
797 916
p
Осциллограф Rohde Schwarz RTH1004 PLUS представляет собой оптимальное решение для сервисного инженера, которое совмещает в себе производительность и точность лабораторного измерителя с мобильностью и защищенностью специализированных инструментов для работ в полевых условиях. Среди приборов компактного класса от R&S это изделие обладает наивысшей функциональностью как представитель семейства Multi Domain, оно способно заменять собой целый парк разнотипных специализированных измерителей, востребованных в промышленном секторе, автосервисе и энергообеспечении: анализаторы спектра, гармоник, протоколов, смешанных сигналов, регистратор, частотомер и т.д. В варианте PLUS базовый прибор предлагается с набором предустановленных опций в комплекте с пластиковым кейсом-футляром по цене меньшей, чем стоимость таких компонентов по отдельности.
Особенности
- 4 канала с гальванической развязкой и широким измерительным диапазоном, позволяют с помощью Rohde Schwarz RTH1004 PLUS выполнять тестирование электроустановок и систем с 3-фазным питанием.
- Полоса пропускания 200 МГц перекрывает большинство приложений, используемых в полевых условиях, при необходимости ее можно опционально увеличить до 350 или 500 МГц.
- 7-дюймовый сенсорный дисплей упрощает выполнение настроек и регулировок, и ускоряет доступ к важным функциям.
- Компактный размер корпуса обеспечивает возможность размещения прибора непосредственно в распределительных шкафах, под кожухами промышленных агрегатов или под капотом автомобиля.
- Прочный кейс, включенный в комплект, имеет достаточно большой объем, поэтому может использоваться для хранения и переноски не только самого осциллографа, но и аксессуаров и других инструментов, востребованных при проведении выездных работ.
Высокая производительность
Rohde Schwarz RTH1004 PLUS обеспечивает такую же скорость сбора данных, как и "полноразмерные" лабораторные осциллографы. Частота дискретизации до 5 млрд. отсчетов/с, глубина памяти до 500 тыс. точек и увеличенное до 10 бит разрешение АЦП позволяет исследовать сложные сигналы значительной продолжительности, выполняя их захват на длинных временных промежутках с максимальной детализацией. Опция сегментирования повышает эффективность использования памяти за счет выборочной оцифровки только информативных элементов сигнала, а функция архива дает возможность быстро возвращаться к результатам предыдущих измерений для их анализа и сравнения, без потери текущих показаний. Опционально доступны дополнительные функции анализа смешанных сигналов, запуска и декодирования промышленных протоколов, анализа спектра, расширенные режимы синхронизации и т.д., что позволяет легко нарастить базовые возможности прибора.
Защищенность
Оптимизированный для полевого применения данный цифровой осциллограф соответствует всем требованиям, предъявляемым к инструментарию, который предназначен для использования в жестких условиях. Прочный пыле-влагозащищенный корпус по стандарту IP51 выдерживает падение с высоты человеческого роста. Интерфейсные разъемы при неиспользовании прикрыты заглушками. По классу электробезопасности эта модель соответствует максимальной категории CAT IV 600 В, CAT III 1000 В, поэтому может использоваться без ограничений для выполнения любых измерительных работ на промышленном и электросиловом оборудовании.
Характеристики
| R&S RTH1004 PLUS | ||
|---|---|---|
| Характеристика | Значение | |
| Полоса пропускания | 200 МГц | |
| Количество каналов | 4 изолированных канала | |
| Регистрация | ||
| Режим | Обычный | |
| Пиковый детектор | ||
| Усреднение (2...8192 осциллограмм) | ||
| Высокое разрешение | ||
| Огибающая | ||
| Макс. дискретизация (реальное время) | 5 млрд отсчетов/с | |
| 2,5 млрд отсчетов/с (2 активных канала) | ||
| 1,25 млрд отсчетов/с (4 активных канала) | ||
| Вход | ||
| Связь по входу | открытый, закрытый | |
| Входной импеданс | 1 МОм ± 2 % || 12 пФ ± 2 пФ | |
| Максимальное входное напряжение | CAT IV 300 Вскз , 424 Впик CAT IV 600 В, CAT III 1000 В с пробниками R&S® RT-ZI10 или R&S® RT-ZI11 | |
| Параметры горизонтальной системы | ||
| Скорость захвата осциллограмм | 50000 осц./сек | |
| Интерполятор | sin(x)/x | |
| Глубина записи | 20 мВ/дел | |
| 1 канал: 500 К отсчетов (обычный), 250 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| 2 канала: 250 К отсчетов (обычный), 125 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| 3,4 канала: 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| 50 мВ/дел | ||
| 125 К отсчетов (обычный), 62,5 К (пиковый детектор, усреднение, высокое разрешение, огибающая) | ||
| Коэффициент развертки | 1 нс/дел ~ 500 с/дел | |
| Погрешность временной базы | ±10 ppm | |
| Задержка между каналами | ±100 нс | |
| Режимы | Y-T, X-Y, zoom, FFT, самописец | |
| Параметры вертикальной системы | ||
| Вертикальное разрешение | 9 бит 10 бит (ADC режим) | |
| Вертикальное отклонение | 2 мВ/дел ~ 100 В/дел | |
Диапазон смещения | ±4 В (2 мВ/дел ~ 500 мВ/дел) ±200 В (1 В/дел ~ 20 В/дел) 0 В (40 В/дел) | |
| Низкочастотный предел | 8 Гц ( на входе BNC) | |
| Время нарастания | 1,75 нс | |
| Погрешность коэф. усиления | ±1,5% (>5 мВ/дел) ±2% (2 мВ/дел~5 мВ/дел) ±2,5% (2 мВ/дел) | |
| Погрешность смещения | ±0,1 дел ±1,5 мВ ±0,5%смещения | |
| Изоляция между каналами | >40 дБ | |
| Измерения и анализ осциллограмм | ||
|---|---|---|
| Курсорные | ручные (V, T, V и T, V-маркер), слежение, авто | |
| Автоматические | 33 типа автоматических измерений временные: период, частота, время нарастания, время спада, длительность положительного импульса, длительность отрицательного импульса, положительная и отрицательная скважность, задержка, фаза амплитудные: среднее, СКЗ, крест-фактор, стандартная девиация, минимум, максимум, размах, база, вершина, амплитуда, передний и задний выброс, AC, DC, AC+DC счетчик: количество положительных импульсов, количество отрицательных импульсов, количество нарастающих фронтов, количество спадающих фронтов мощность: активная мощность, полная мощность, реактивная мощность, коэффициент мощности | |
| Отображение | 4 измерения одновременно | |
| Частотомер (опция R&S® RTH-K33) | Разрядность | 7 разрядов (10 кГц); 6 разрядов (1 кГц...10 кГц); 4 разряда (100 Гц...1 кГц); 3 разряда (10 Гц...100 Гц) |
| Количество каналов | 2 | |
| Источник | аналоговые каналы | |
| Частотный диапазон | 10 Гц...220 МГц | |
| Статистика | максимальное, минимальное, среднее | |
| Связь по входу | AC | |
| Математические операции | A+B, A-B, A*B, квадрат, абсолютное значение, инверсия, | |
| БПФ (FFT окна) | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) Размер: 64 К отсчетов или 8 К отсчетов Масштаб (X-ось): линейный, логарифмический | |
| Цифровой вольтметр | Функции измерения: напряжение DC, ACскз, DC+ACскз Фиксация максимальных, минимальных, средних значений Источник: аналоговые каналы Разрешение: 3 разряда, 999 отсчетов Количество измерений: до 4 | |
| Тестирование по маске | Годен / Не годен с выбором реакции на событие; Реакция на событие: звуковой сигнал, стоп, нет Источник: аналоговые каналы, математика Количество одновременных тестов - 5 | |
| Самописец | Количество каналов регистратора - 4 | |
| Источник | режим осциллографа: 4 осциллограммы одновременно режим вольтметра: 4 измерения режим частотомера (опция R&S® RTH-K33): до 2-х измерений счетчика | |
| Временная развертка | 5 с/дел или 4 дня/дел | |
| Скорость измерения | 1/2/5 измерений /с | |
| Глубина записи | 2 М отсчетов /канал | |
| Декодирование | IІC / SPI (опция R&S® RTH-K1) RS-232 / UART / RS-422 / RS-485 (опция R&S® RTH-K2) CAN / LIN (опция R&S® RTH-K3) CAN-FD (опция R&S® RTH-K9) SENT (опция R&S® RTH-K10) | |
| Система запуска | ||
|---|---|---|
| Диапазон уровня запуска | Внутренний | ±4 делений от центра экрана |
| Режим запуска | Авто, обычный, одиночный | |
| Блокировка уровня запуска | 8 нс ~ 10 с; 1 ~ 1 000 000 000 событий | |
| Типы запуска | стандартно: по фронту, по глитчу, по длительности, видео (PAL, NTSC, SECAM, PAL-M) | |
| опционально: видео (SDTV, HDTV), шаблон, логическое состояние, рант, скорость нарастания, окно, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин IІC, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT | ||
| Фронт | условие запуска | нарастающий, спадающий, нарастающий & спадающий |
| Глитч | условие запуска | >, < |
| полярность | положительная, отрицательная, обе полярности | |
| диапазон установок | 200 пс ~ 5000 с | |
| Длительность импульса | условие запуска | >, <, внутри диапазона, вне диапазона |
| полярность | положительная, отрицательная | |
| диапазон установок | 200 пс ~ 5000 с | |
| Видеосигнал | условие запуска | выбор: строка, все строки, четный кадр, нечетный кадр, все кадры |
| полярность | положительная, отрицательная | |
| диапазон установок | PAL, NTSC, SECAM, PAL-M SDTV, HDTV - опция R&S® RTH-K19 | |
| Шаблон (опция R&S® RTH-K19) | событие запуска | AND, NAND, OR, NOR |
| временные условия | >, <, =, , внутри диапазона, вне диапазона | |
| временной диапазон | 800 пс ~ 5000 с | |
| Логическое состояние (опция R&S® RTH-K19) | событие запуска | логическое состояние между двумя активными каналами (AND, NAND, OR, NOR) |
| полярность | положительная, отрицательная, обе полярности | |
| состояние канала | высокий, низкий, не определен | |
| Рант (опция R&S® RTH-K19) | условие запуска | >, <, внутри диапазона, вне диапазона, произвольная |
| полярность | положительная, отрицательная, обе полярности | |
| диапазон установок | 200 пс ~ 5000 с | |
| Скорость нарастания (опция R&S® RTH-K19) | условие запуска | >, <, внутри диапазона, вне диапазона |
| полярность | положительная, отрицательная, обе полярности | |
| диапазон установок | 200 пс ~ 5000 с | |
| Окно (опция R&S® RTH-K19) | условие запуска | >, < |
| диапазон установок | 200 пс ~ 5000 с | |
| Интервал (опция R&S® RTH-K19) | условие запуска | >, <, внутри диапазона, вне диапазона |
| полярность | положительная, отрицательная | |
| диапазон установок | 200 пс ~ 5000 с | |
| Истечение времени TimeOut (опция R&S® RTH-K19) | условие запуска | высокий, низкий, высокий & низкий |
| диапазон установок | 200 пс ~ 5000 с | |
| Data2clock опция R&S® RTH-K19) | условие запуска | время установки и время удержания между данными и тактовыми сигналами на двух каналах |
| диапазон установок | -124 нс ~ 124 нс с шагом 800 пс (относительно фронта тактового сигнала) | |
| Шаблон последовательных данных (опция R&S® RTH-K19) | разрядность | 32 бит |
| уровень | высокий H, низкий L, неопределенный X | |
| полярность | положительная, отрицательная, обе полярности | |
| Скорость данных | < 250 Мбит/с | |
| IІC запуск (опция R&S® RTH-K1) | Условие запуска | старт, стоп, повторный старт, пропущенному ACK, адресу (7 бит или 10 бит), данным или адресу, данным и адресу |
| Разрядность адреса | 7 бит, 10 бит | |
| Скорость | до 3,4 Мбит/с | |
| Разрядность данных | 8 бит | |
| SPI запуск (опция R&S® RTH-K1) | Тип линии | 2-х, 3-х, 4-х проводная |
| Условие | начало фрейма, конец фрейма, MOSI, MISO | |
| Разрядность данных шаблона | 4 / 8 / 12 / 16 / 20 / 24 / 28 / 32 бит | |
| Выбор номера бита | 0 ~ 4095 | |
| Скорость | до 50 Мбит/с | |
| RS-232 / UART / RS-422 / RS-485 запуск (опция R&S® RTH-K2) | Условие запуска | стартовый бит, начало пакета, данные, ошибка четности, ошибка конца пакета или данных, нарушение условия |
| Скорость | 300 бит/с ~ 200 Мбит/c | |
| Разрядность | 5 бит ~ 9 бит | |
| CAN запуск (опции R&S® RTH-K3) | Тип сигнала | CAN_H, CAN_L |
| Условие запуска | Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, формы, АСК) | |
| Скорость | 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с | |
| Точки выборки | 10% ~ 95% | |
| Идентификатор | Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ) | |
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ) | |
| CAN-FD запуск (опции R&S® RTH-K9) | Полярность | CAN_H, CAN_L |
| Стандарт | ISO, non-ISO (Bosch) | |
| Условие запуска | Начало фрейма, типу фрейма, идентификатору, идентификатору и данным, ошибке (все комбинации CRC ошибок, четности, stuff, формы, АСК) | |
| Скорость арбитраж | 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 / 1000 кбит/с или пользовательская в диапазоне от 10 кбит/с до 1 Мбит/с | |
| Скорость данные | 10 / 20 / 33.3 / 50 / 83.3 / 100 / 125 / 250 / 500 кбит/с; 1 / 1.5 / 2 / 4 / 6 / 8 / 10 / 12 / 14 / 15 Mбит/с или пользовательская в диапазоне от 10 кбит/с до 15 Мбит/с | |
| Точки выборки | 10% ~ 95% | |
| Идентификатор | Тип фрейма (данные, дистанционное управление или оба); тип идентификатора (11 бит или 29 бит); условие (>, <, =, ) | |
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ) | |
| LIN запуск (опция R&S® RTH-K10) | Конфигурация шины | 1.3, 2.x или SAE J602; смешанная |
| Условие запуска | Синхросигнал, типу фрейма, идентификатору, идентификатору и данным, пробуждающему фрейму, ошибке (все комбинации CRC ошибок, четности, синхронизации поля) | |
| Скорость | 1.2 / 2.4 / 4.8 / 9.6 / 10.417 / 19.2 Кбит/с или пользовательская в диапазоне от 1 Кбит/с до 20 Кбит/с | |
| Полярность | Активная верхняя или активная нижняя | |
| Идентификатор | Диапазон (от 0d до 63d); условие (>, <, =, ) | |
| Установка данных | шаблон данных (до 8 бит); условие (>, <, =, ) | |
| Логический анализатор (опция R&S® RTH-B1) | ||
|---|---|---|
| Вертикальная система | Входные каналы | 8 логических каналов (D0~D7) |
| Входной интерфейс | 100 кОм ± 2 % || 4 пФ | |
| Максимальная входная частота | 250 МГц | |
| Максимальное входное напряжение | ±40 Впик | |
| Минимальное входное напряжение | 500 мВп-п | |
| Конфигурация | D0~D3, D4~D7 | |
| Пороговый уровень | пользовательский: ±8 В (с шагом 25 мВ) предустановки: CMOS 5.0 В, CMOS 3.3 В, CMOS 2.5 В, TTL, ECL, PECL, LVPECL | |
| Точность установки порогового уровня | ±(100 мВ + 3% установ. значения) | |
| Горизонтальная система | Сдвиг фаз | ±100 нс |
| Регистрация | Частота дискретизации | 1,25 Гвыб/с на канал |
| Глубина записи | 125 К отсчетов на канал (20 мВ/дел) 62,5 К отсчетов на канал (50 мВ/дел) |
| Система запуска | ||
|---|---|---|
| Диапазон уровня запуска | Внутренний | ±4 делений от центра экрана |
| Режим запуска | Авто, обычный, одиночный | |
| Блокировка уровня запуска | 8 нс ~ 10 с; 1 ~ 1 000 000 000 событий | |
| Типы запуска | стандартно: по фронту, по глитчу, по длительности | |
| опционально: шаблон, логическое состояние, интервал, истечение времени, Data2clock, шаблон последовательных данных, сигналы последовательных шин IІC, SPI, UART / RS-232 / RS-422 / RS-485, CAN / LIN, CAN-FD, SENT | ||
| Архив и сегментированная память (опция R&S® RTH-K15) | ||||||
|---|---|---|---|---|---|---|
| Сегментированная память | Макс. длина записи на канал (режим выборка) | Сегменты | 1 активный канал | 2 активных канала | 3 активных канала и Цифровые каналы | Анализатор протоколов |
| 5000 | 10 К | 5 К | 2,5 К | 5,12 К | ||
| 1000 | 50 К | 25 К | 12,5 К | 25,6 К | ||
| 100 | 500 К | 250 К | 125 К | 256 К | ||
| Общая память (на канал) | 50 М | 25 М | 12,5 М | 25,6 М | ||
| Макс. длина записи на канал (пиковый детектор, усреднение, высокое разрешение, огибающая) | 5000 | 5 К | 2,5 К | 1,25 К | 5,12 К | |
| 1000 | 25 К | 12,5 К | 6,25 К | 25,6 К | ||
| 100 | 250 К | 125 К | 62,5 К | 256 К | ||
| 25 М | 12,5 М | 6,25 М | 25,6 М | |||
| Архив | Разрешение временных меток | 1,6 пс | ||||
| Воспроизведение | Воспроизведение записанных осциллограмм Задание начального и конечного кадра Повтор воспроизведения | |||||
| Анализ спектров (опция R&S® RTH-K18) | ||
|---|---|---|
| Спектр | Входные каналы | аналоговые каналы |
| Шкала (X ось) | частота, линейный или логарифмический масштаб | |
| Шкала (Y ось) | dBm, dBv. dBA | |
| Параметры | центральная частота и полоса обзора (линейный масштаб по оси X) начальная и конечная частота (логарифмический масштаб по оси X) разрешение RBW, задание шкалы по оси Y | |
| Полоса обзора (Span) | 1 кГц...макс. полоса прибора | |
| Разрешение RBW | span/10 RBW span/1000 | |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, плоская вершина (Flat Top) | |
| Тип графика | обычный, удержание максимального, удержание минимального, среднее | |
| Маркер | Поиск пика | порог, отклонение, расстояние |
| Количество маркеров | 15 | |
| Значение | абсолютное значение частоты и амплитудного уровня или значение частоты и амплитуды относительно опорного маркера | |
| Курсоры | Значение | абсолютные значения частоты и амплитудного уровня для курсоров 1 и 2 значение частоты и амплитуды для курсора 2 относительно курсора 1 |
| Функция | отслеживание, связь, установка |
| Анализ гармоник (опция R&S® RTH-K34) | ||
|---|---|---|
| Гармоники | Входные каналы | аналоговые каналы |
| Задаваемые параметры | основная частота, масштаб | |
| Масштаб | линейный (%) или логарифмический (dB) | |
| Основная частота | 10 Гц ... 1 кГц | |
| Порядок | до 64 гармоники | |
| Статистика | текущая, максимальная, минимальная | |
| Отображение | Гистограмма | до 64 гармоник на экран |
| Гармоники | все, четные, нечетные, нечетные и кратные 3, нечетные и некратные 3, пользовательские | |
| Измерение | Сигнал | основная частота, коэффициент гармоник относительно базовой частоты (THDF) или относительно СКЗ значения уровня (THDR) |
| Гармоники | среднеквадратическое значение амплитуды или амплитуда относительно амплитуды основного сигнала, фазовый угол относительного основного и частота |
| Основные технические характеристики | |
|---|---|
| Дисплей | |
| Тип дисплея | диагональ 7", емкостной сенсорный |
| Разрешение дисплея | 800 (по горизонтали) Ч 480 (по вертикали) точек |
| Послесвечение | 50 мс ~ 10 с, бесконечно |
| Выход для компенсации пробника | |
| Выходное напряжение (типичное) | амплитуда 1 Вп-п |
| Частота (типичное) | Меандр 1 кГц |
| Интерфейсы и выходы | |
| Интерфейсы | USB Host 2.0, USB-device 2.0, LAN Встроенный модуль беспроводной сети с веб-интерфейс (штатно) |
| Вход microSD карт | поддержка карт SDHC от 4 Гб до 32 Гб |
| Входы | Входы осциллографа: 2 разъема BNC-типа Вход мультиметра: 2 разъема типа "банан" 4 мм |
| Входы цифровых каналов (опция R&S® RTH-B1) | 8 каналов (D7 ~ D0) |
| Вход внешнего запуска | используется вход мультиметра |
| Разное | |
| Категория исполнения | IP51 |
| Рабочая температура | 0 °С...+50 °С c батарейным питанием 0 °С...+40 °С c сетевым адаптером |
| Категория электробезопасности | CAT IV 600 В, CAT III 1000 В (свыше 2000 м над уровнем моря) CAT III 600 В, CAT II 1000 В (свыше 3000 м над уровнем моря) |
| Питание | |
| Сетевой адаптер | вход: 100 ~ 240 В. AC, 50/60 Гц, 1,5 А выход: +15 В DC, 4 А |
| Батарея | Литий-ионный аккумулятор (Li-ion) 72 Втч Время работы / заряда - 4 ч/ 4 ч Напряжение 11,25 В DC |
| Массо-габаритные параметры | |
| Габаритные размеры | 201 мм Ч 293 мм Ч 74 мм (Ш*В*Г) |
| Вес | Около 2,4 кг |
Комплектация
- Базовый блок прибора
- Пассивные пробники на каждый канал (600 В, CAT IV, 10:1)
- Li-ion АКБ
- Адаптер питания
- SD-карта 4 Гб (установлена внутри прибора)
Отзывы
Характеристики
| Производитель: | Rohde Schwarz |
| ГОСРЕЕСТР: | Да |
РЕЖИМ РАБОТЫ В НОВОГОДНИЕ ПРАЗДНИКИ
29 декабря 2025 - до 16:00
30 декабря 2025 - до 16:00
31.12.2025 - 11.01.2026 - выходные дни
с 12 января 2026 - в обычном режиме
С Новым годом!
