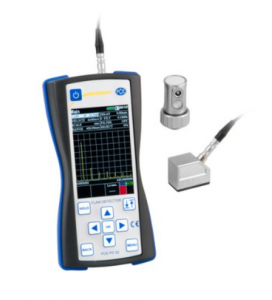

PCE-FD 20 портативный ультразвуковой дефектоскоп с большим экраном LCD который показывает карты-развертки ультразвуковых сигналов так же, как поперечных сечений B-развертки. Ideal для пользы в применениях машиностроения, космических и металлургических, этот высокочастотный ультразвук-основанный дефектоскоп использует датчик контакта (2 различных включенного зонда; 45° и 90°) для того чтобы измерить материальную толщину и определить рванины и дефекты как скачкообразность в сварках.
- Диапазон рабочих частот: 1 ... 10 МГц
- Измеренный интервал времени: 6 ... 1000 микросекунд (МКС)
- Скорость звука: 1000 ... 9999 м / с
- Реализует теневое, эхо и зеркально-теневое тестирование методы
- Особенности интерфейс USB для загрузки данных на ПК для детального анализа
- Легкий
- Батарея или электричество
- 1,5 м длинный кабель зонда
Технические параметры |
Диапазон рабочих частот | 1 ... 10 МГц |
Диапазон интервала времени измерения (длительность сканирования) | 6 ... 1000 микросекунд (МКС) |
Ядровый ряд скорости | 1000 ... 9999 м / с |
Отклонение измерения временных интервалов | Не превысить ± 0.025 µs |
Максимум. отклонение амплитуды сигналов на входе приемника в 0 ... Диапазон 110 дБ | Не превысить ± 0.5 дБ |
Испытывая регион увеличения | 125 дБ |
Усреднение по количеству стартов | 1 ... 16 |
Диапазон времени-переменное усиление (TVG) / количество контрольных точек TVG | 40 дБ / 15 |
Длительность импульса возбуждения до нагрузки | 0 ... 0.5 МКС |
Амплитуда импульса возбуждения до нагрузки 50 Ом, не менее | 100, 200, 300 |
Диапазон рабочих частот приемника на -3 дБ | 1 ... 10 МГц |
Отклонение амплитуд входных сигналов в 10 ... Ряд 100% высоты экрана | Не более 1 дБ |
Сканирующий | 1 ... 1000 МКС |
Задержка сканирования | 0 ... 2000 МКС |
Диапазон измерения временных интервалов | 0 ... 1000 МКС |
Призма задержки зонда | 0 ... 15 мкс |
Автоматическая сигнализация дефектов (AFS) | Двойн-строб |
Диапазон настройки AFS gates | 0 ... 2000 МКС |
Регулировка порогов ворот AFS | 0 ... 100% |
Обнаружение сигналов (приемник) | Положительная половинная волна, режим Радио |
Размеры устройства (прибл.) | 80 x 162 x 35 мм / 3,14 x 6,37 x 1,37" |
Размеры дисплея (прибл.) | 48 x 74 mm / 1.88 x 2.91" |
Источник питания | 100 ... 250 V AC или 3 x 1.5 V AA батареи |
Вес (прибл.) | 250 G / 0.55 lb (без батарей) |
1 x PCE-FD 20 дефектоскоп
1 x зонд кабель (1.5 м длиной)
1 x датчик контакта (90 °)
1 x датчик контакта (45 °)
3 батареи x 1.5 V (AA)
1 x зарядное устройство / электроснабжение
1 x USB-кабель
1 x руководство пользователя
