Дефектоскоп-толщиномер ТЭС-364М термоэлектрический применяется для неразрушающего контроля структурного состояния поверхностного слоя изделий из электропроводящих ферромагнитных и немагнитных материалов.
Минимальный размер контролируемого участка от 0,5 мм! Результаты измерений не зависят от геометрии изделия. Имеется возможность метрологического обеспечения контроля, в отличие от других термоэлектрических приборов.
| ТЭС-364М внесен в Государственный реестр средств измерений Российской Федерации - №33535-06 |
Назначение ТЭС-364М:
- контроль толщины гальванических и химических проводящих покрытий,
- контроль глубины упрочненных слоев (алитирование и др.) на лопатках турбин,
- рассортировка и определение марки материала,
- определение степени раскисления закалочных ванн.
Принцип работы дефектоскопа-толщиномера
Принцип действия прибора основан на измерении термо-ЭДС (ТЭДС), возникающей при контакте горячего наконечника преобразователя с контролируемой поверхностью изделия.
ТЭДС зависит от металлофизического состояния контролируемого участка:
- химического состава (марка материала),
- структуры (термической обработки),
- глубины упрочненных слоев,
- толщины гальванических и химических слоев при разнице термоэлектрических свойств покрытия и основы.
Функциональная связь между ТЭДС и контролируемым технологическим параметром устанавливается оператором по контрольным образцам. Установленные параметры и сопутствующие настройки записываются в память прибора и используются в процессе контроля.

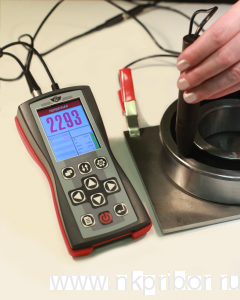

Конструкция ТЭС-364М

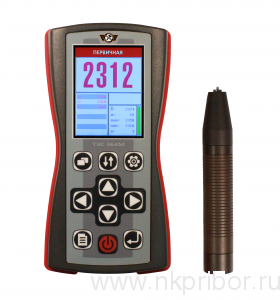

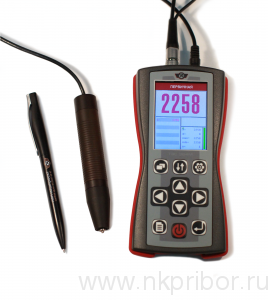

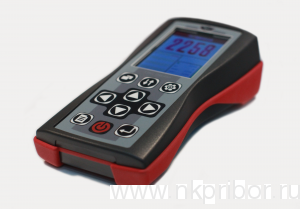

Функционально прибор состоит из электронного блока и датчика. Предусмотрен интерактивный пользовательский интерфейс, соответствующий общепринятым стандартам, применяемым в современной вычислительной технике.

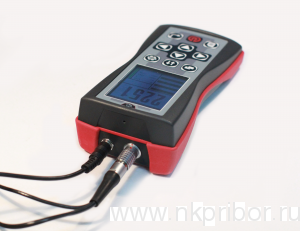

Электронный блок прибора осуществляет нагрев “горячего” наконечника датчика, стабилизацию температуры наконечника, прием сигнала ТЭДС, преобразование его в единицы ТП по ранее определенным характеристикам, отображение результатов и другие функции.

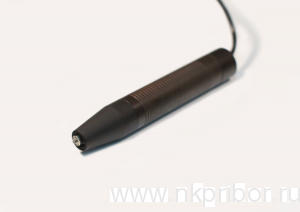

Конструкция датчика:
- корпус,
- “горячий” наконечник (представляет собой вставку из твердого износостойкого материала по ТЭДС близкого к меди),
- “холодный” контакт (закрепляется на контролируемом изделии вне зоны нагрева и служит для замыкания измерительной электрической цепи),
- кабель для подключения к электронному блоку.
По заказу потребителя в комплект поставки могут входить дополнительные датчики.
Способы проведения замеров ТЭС-364М:
- однократный замер в определенной точке контролируемого объекта;
- непрерывные замеры при сканировании поверхности изделия.
При однократном замере обеспечивается постоянная сила нажатия на поверхность изделия, что обеспечивает более высокую стабильность показаний по сравнению с непрерывным режимом.
При непрерывных замерах процесс измерения ТЭДС происходит постоянно (при наличии контакта), что обеспечивает возможность сканирования поверхности контролируемого изделия. Необходимо выдерживать одинаковую силу прижатия датчика к поверхности для получения более стабильных результатов.
Режимы работы дефектоскопа-толщиномера
| Режимы | Назначение | Тип замеров |
| "Измерительный" | результаты контроля представляются непосредственно в единицах ТП | однократные |
| "Диаграмма" | результаты представляются в виде столбчатой диаграммы, величина которой соответствует значению ТП | непрерывные |
| "Развертка" | результаты представляются в виде развертки (скана) значений ТП по поверхности изделия | непрерывные |
| "Определение марки" | осуществляется путем сопоставления ТЭДС испытуемого материала и набора марок материалов и соответствующих им ТЭДС, ранее записанных в прибор | однократные/непрерывные |
| "Проверка работоспособности прибора" | применяется перед проведением измерений | однократные |
| Диапазон контроля толщины покрытий и упрочняющих слоев | |
| Предельный. Зависит материла от контролируемого изделия, определяется при создании характеристики для конкретной задачи | от 0 до 50 мкм |
| Пределы абсолютной погрешности при контроле толщины покрытий и упрочняющих слоев | |
| Ориентировочный. Определяется при калибровке по образцам из материла контролируемого изделия | ± (1 мкм+0,1H), где Н – толщина покрытия |
| Номинальная температура наконечника | 100 °С (стабилизированная относительно температуры окружающей среды) |
| Минимальный размер контролируемого участка | 0,5 х 0,5 мм |
| Время подготовки к работе | не более 3 мин. |
| Посветка дисплея | настраиваемая |
| Количество запоминаемых характеристик | 100 |
| Количество запоминаемых соответствий ТЭДС – марка материала | 100 |
| Питание прибора | |
| От сети переменного тока напряжением 220 В, частотой 50 Гц | через сетевой блок питания типа AC-220-N-13,5-1600 (13,5 В; 1,6 А) |
| От выносного аккумулятора | опционально |
| Габаритные размеры электронного блока | 165 х 85 х 50 мм |
| Масса электронного блока | 300 г |
| Масса датчиков | 300 г |
| Рабочие условия эксплуатации прибора | |
| Температура воздуха | от -15 до +35 °С |
| Относительная влажность | 30 – 80 % |
| Атмосферное давление | 84 – 106,7 кПа |
| Срок службы прибора | 5 лет |
| Гарантия | 12 месяцев |

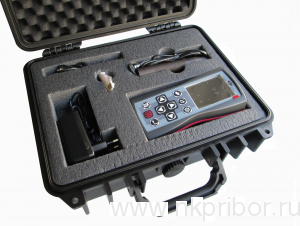

Базовый комплект поставки:
- Электронный блок ТЭС-364М
- Датчик TC-1
- «Холодный» контакт
- Контрольный образец КО-364М (для проверки работоспособности)
- Кабель для подключения к ПК / кабель для подключения датчика к эл. блоку
- Сетевой блок питания
- Руководство по эксплуатации (совмещено с паспортом)

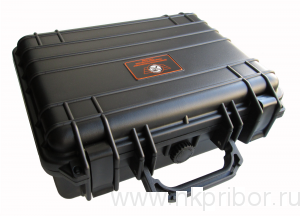

- Сумка для переноски и хранения
Дополнительная комплектация:
- выносной аккумулятор,
- дополнительные датчики с различными характеристиками.
