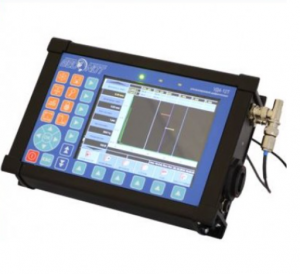

Дефектоскоп УД4-12Т

Дефектоскоп УД4-12Т предназначен для ультразвукового контроля материалов, изделий, сварных соединений на наличие дефектов типа нарушения сплошности или однородности в металлах, пластиках и других твердых телах.

УД4-12Т предназначен для:

• поиска и обнаружения дефектов;
• измерения координат дефектов;
• измерения амплитуд сигналов от дефектов;

УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.

Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.

• Дефектоскоп снабжен системой автоматической идентификации ПЭП;
• Обеспечивает запись звуковых комментариев к сохраняемым стоп-кадрам;
• Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба).

УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:

• максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
• глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
• расстояние (R) до отражателя по оси ультразвукового пучка (мм);
• расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
• время (t) прохождения ультразвука в призме преобразователя (мкс);
• ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
• расстояние между импульсами на любом уровне от максимума в мм или мкс;
• условную высоту отражателя (ширину огибающей) в мм или мкс;
• расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
• ширину каждого строба в мм или мкс;
• амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
• амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
• скорость любых волн в объекте контроля в м/сек;
• толщину объектов контроля в мм (или мкс).

Функциональные возможности дефектоскопа УД4-12Т:

• замораживать изображение на экране, измерять его характеристики и при необходимости запоминать;
• визуальный количественный амплитудный анализ всех сигналов видимых на развертке;
• оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом;
• строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов;
• измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог;
• построение АРД – посредством программы «АРД – Универсал» версия 3.1.

Дефектоскоп может быть использован как в полевых, так и стационарных условиях.

Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP54.

По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.

По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.

Технические характеристики дефектоскопа УД4-12Т:

Электрическое питание УД4-12Т осуществляется от следующих источников:

• сеть переменного тока (220 ± 22)В, (50 ± 1)Гц;
• встраиваемый аккумулятор с номинальным напряжением 12 В и емкостью 3,2 Ампер * час.

УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20о ... +50оС. УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35оС при сохранении работоспособности.

Уровень радиопомех, создаваемых УД4-12Т, не превышает значений, устанавливаемых “Общесоюзным нормам допускаемых индустриальных радиопомех” (Нормы 8-72).

УД4-12Т сохраняет работоспособность при воздействии на него радиопомех: гармонической помехи, вводимой в сеть питания, с предельным значением напряжения 110 ... 130 дБ в полосе частот от 10 кГц до 30 МГц; импульсной помехи, вводимой в сеть питания, с амплитудой 160 дБ, длительностью 10 ± 1 мкС на уровне 0,5 и длительностью переднего фронта не более 0,5 мкС, частотой следования 1 Гц; внешних гармонических помех магнитного поля в полосе частот от 30 Гц до 50 кГц с предельным значением напряженности магнитного поля до 120 дБ (значения напряжения, тока, напряженности электромагнитного поля выражаются в дБ относительно 1 мкВ. 1 мкА, 1 мкВ/м, 1 мкА/м соответственно).

УД4-12Т относится к одноканальным однофункциональным восстанавливаемым ремонтируемым изделиям. Показатели и нормы надежности установлены по ГОСТ 27.883-88. Средняя наработка на отказ с учетом технического обслуживания не менее 10000 часов. Среднее время восстановления работоспособности не более 6-ти часов. Средний срок службы УД4-12Т (исключая ПЭП и аккумулятор) не менее 5-ти лет.

УД4-12Т устойчив к воздействию синусоидальных вибраций в диапазоне частот 5...25 Гц и амплитудой 0,1 мм. В транспортной таре УД4-12Т выдерживает воздействие механико-динамических нагрузок, действующих в направлении, указанном на таре: вибрации по группе F3 в соответствии с ГОСТ 12997-84; ударам со значением пикового ударного ускорения 9,8 м/с2 и длительностью ударного импульса 16 мс и числом ударов 300±50 для каждого направления; ударам при свободном падении с высоты 100 мм.

Комплект поставки дефектоскопа УД4-12Т:

• Электронный блок дефектоскопа УД4 - 12Т;
• Пьезоэлектрические преобразователи (типы по требованию) - 5 шт.;
• Кабель соединительный (ПЭП/электронный блок) - 2 шт. При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП;
• Универсальное зарядное устройство;
• Руководство по эксплуатации;
• Чехол для электронного блока дефектоскопа;
• Сумка для переноски.
