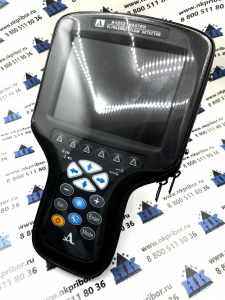

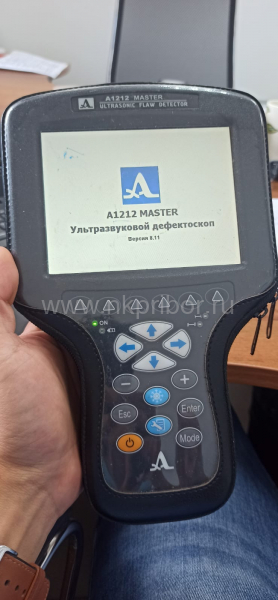

Дефектоскоп ультразвуковой А1212 MASTER

Дефектоскоп А1212 «Мастер» предназначен для выявления нарушений однородной структуры материала в исследуемых объектах из металла или пластика. Он позволяет реализовать типовые и специальные методики ультразвукового контроля, обеспечивает высокую точность измерений. Дефектоскоп А1212 «Мастер» устроен таким образом, что при любом режиме работы оператор имеет доступ к ассоциативному меню, расположенному в нижней части экрана. Это позволяет быстро изменить настройки и выбрать нужные функции прибора.

Сферы применения

• Поиск внутренних дефектов: коррозии, каверн, включений, трещин и т. п.

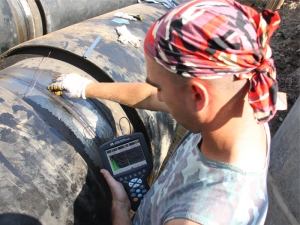

• Контроль швов после сварки.
• Измерение толщины заготовок.
• Оценка параметров дефектов и их мест расположения в изделии.

Функциональные возможности

АРД-диаграммы. Они представляют кривые, соответствующие трем уровням контроля: контрольному, браковочному и поисковому. Такая функция дает возможность отказаться от ручных расчетов площади дефектов, на порядок повышает производительность труда.

Цифровая ВРЧ. Она позволяет регулировать сигнал по произвольной функции, задающейся 32 узловыми точками. Настройка ВРЧ предназначена для корректной оценки размера дефектов по всей толщине контролируемого объекта. Удаление, изменение и установка узловых точек проводятся в специальном режиме редактирования.

Сигнал типа RF (радио). Он может быть получен в недетектированном виде в режиме онлайн. Это дает возможность изучить фазы сигналов, проверять структуру объекта, несмотря на большие структурные помехи.

Чтобы заказать дефектоскоп А1212, свяжитесь с сотрудниками отдела продаж компании «НК-Прибор» по указанным контактным каналам.

Диапазон устанавливаемых скоростей ультразвука

1000 14 999 м/с

Рабочие частоты преобразователей

0.5 10 МГц

Отклонение рабочих частот от номинальных

± 10%

Пределы допускаемой основной абсолютной погрешности измерения глубины дефекта H с прямым преобразователем

±(0,01H+0,2) мм

Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:

- глубины H

3 - 1300 мм

- дальности по поверхности L

5 - 2800 мм

Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:

- глубины H

±(0,03H+1) мм

- дальности по поверхности L

±(0,03L+1) мм

Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:

- глубины H

3 - 500 мм

- дальности по поверхности L

7 - 1400 мм

Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:

- глубины H

±(0,03H+1) мм

- дальности по поверхности L

±(0,03L+1) мм

Диапазон перестройки калиброванного усилителя

0 - 100 дБ

Пределы допускаемой основной абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника

± 0,5 дБ

Источник питания

Аккумуляторный блок

Номинальное значение напряжения аккумуляторного блока

11,2 В

Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее

8 ч

Габаритные размеры электронного блока, не более

260х156х43 мм

Масса электронного блока, не более

0,8 кг

Средняя наработка на отказ

35 000 ч

Средний срок службы, не менее

8 лет

Условия эксплуатации:

- температура воздуха

от -30 до +55 єC

- относительная влажность воздуха при температуре плюс 35 °С, не выше

95 %

КОМПЛЕКТАЦИЯ

• А1212 MASTER - электронный блок УЗ дефектоскопа
• Кабель LEMO-LEMO двойной 1,2 м
• Кабель LEMO-LEMO одинарный 1,2 м
• Преобразователь - 4шт
• Сетевой адаптер с кабелем 220 B - 15 B
• Кабель USB A - Micro B
• Компакт-диск с документацией и ПО
• Калибровочный образец V2/25
• Планшет
• Чехол
• Сумка
• Поверка
