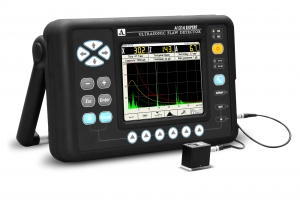

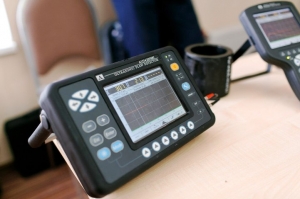

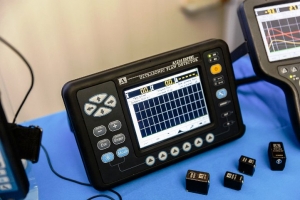

Дефектоскоп ультразвуковой А1214 EXPERT
Официальный дилер
Прямые поставки
Подробнее о доставке
Расширенная гарантия
Различные способы оплаты
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате
Назначение
- Контроль сварных швов металлических изделий.
- Измерение толщины заготовок/деталей.
- Определение мест нахождения дефектов и оценка их размеров.
- Поиск трещин, мест коррозии, расслоений и других нарушений структуры.
Функциональные возможности
- АРД-диаграммы позволяют оператору одновременно видеть три кривые, соответствующие браковочному, поисковому и контрольному уровню.
- Цифровая ВРЧ дает возможность регулировать сигнал по функции, задаваемой 32 узловыми точками.
- Использование радиосигнала (типа RF) помогает проводить контроль на фоне значительных структурных помех.
- При любом режиме работы прибора оператор имеет доступ к ассоциативному меню, расположенному в нижней части экрана.
- Настройку дефектоскопа под различные материалы и детали можно проводить в лабораторных условиях, а на объекте выбирать готовую конфигурацию.
- С помощью гарнитуры Bluetooth оператор может записать голосовую информацию об исследуемом объекте с привязкой к кадру А-скана.
В компании «НК-Прибор» Вы можете заказать дефектоскоп А1214 «Эксперт» с доставкой в указанный регион РФ. Отгрузка осуществляется с ближайшего склада.
Диапазон устанавливаемых скоростей ультразвука
1000 14 999 м/с
Рабочие частоты преобразователей
0.5 10 МГц
Отклонение рабочих частот от номинальных
± 10%
Пределы допускаемой основной абсолютной погрешности измерения глубины дефекта H с прямым преобразователем
±(0,01H+0,2) мм
Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:
- глубины H
3 - 1300 мм
- дальности по поверхности L
5 - 2800 мм
Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:
- глубины H
±(0,03H+1) мм
- дальности по поверхности L
±(0,03L+1) мм
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:
- глубины H
3 - 500 мм
- дальности по поверхности L
7 - 1400 мм
Пределы допускаемой основной абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:
- глубины H
±(0,03H+1) мм
- дальности по поверхности L
±(0,03L+1) мм
Диапазон перестройки калиброванного усилителя
0 - 100 дБ
Пределы допускаемой основной абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника
± 0,5 дБ
Источник питания
Аккумуляторный блок
Номинальное значение напряжения аккумуляторного блока
11,2 В
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее
8 ч
Габаритные размеры электронного блока, не более
258х164х110 мм
Масса электронного блока, не более
1,9 кг
Средняя наработка на отказ
35 000 ч
Средний срок службы, не менее
8 лет
Условия эксплуатации:
- температура воздуха
от -30 до +55 ВЄC
- относительная влажность воздуха при температуре плюс 35 °С, не выше
95 %
КОМПЛЕКТАЦИЯ
- А1214 EXPERT - электронный блок УЗ дефектоскопа
- Съемный аккумулятор LiPoL 8,0Ач -11,2В
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1771 4.0A0D12CL
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS
- Преобразователь S5096 5.0A70D12CS
- Сетевой адаптер с кабелем 220 В - 15 В
- Кабель USB A - Micro B
- Компакт-диск с документацией и ПО
- Калибровочный образец V2/25
- Чехол E14
- Сумка E14
Производитель: | АКС |
ГОСРЕЕСТР: | Да |
Научно-производственная фирма "АКС" ("Акустические Контрольные Системы") была организована в 1991 году с целью обеспечения выполнения научно-прикладных исследований в области акустического неразрушающего контроля структурно-неоднородных материалов, а также для создания конкурентоспособной аппаратуры ультразвукового неразрушающего контроля широкого класса изделий.
Приоритетом технической политики фирмы является создание и производство наукоемкой высокотехнологичной аппаратуры, ориентированной на круг профессиональных пользователей. Добиваясь высоких технических характеристик приборов, мы пытаемся в то же время сделать их максимально удобными и простыми в использовании, а цены минимальными. Эти противоречивые требования удается разрешить благодаря сочетанию более чем 20-ти летнего опыта исследований в области ультразвука, использования классических и оригинальных методов обработки радиотехнических сигналов, применения последних достижений мировой схемотехнической базы и современных технологий производства.
Акустические Контрольные Системы (АКС) являются партнером холдинга Единого Центра Неразрушающего Контроля (ЕЦНК).
