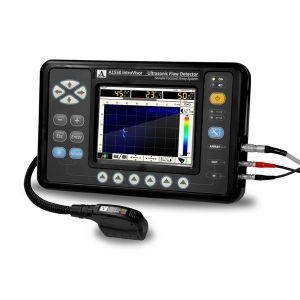

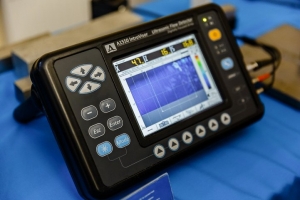

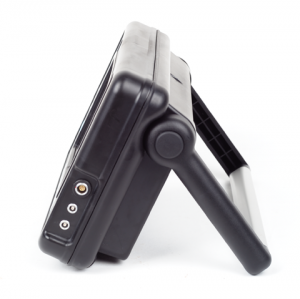

Дефектоскоп IntroVisor А1550 ультразвуковой
Официальный дилер
Прямые поставки
Подробнее о доставке
Расширенная гарантия
Различные способы оплаты
1. Наличный расчет
2. Банковской картой
3. Банковский перевод
4. Наложный платеж
Подробнее о оплате
Режимы работы
- 1. Применяется для работы с объектами сложной формы без определенной толщины либо с грубой донной поверхностью.
- 2. Для плоскопараллельных изделий, толщина которых известна.
- 3. Для контроля плоскопараллельных и тонких объектов, когда требуется определить нарушения структуры вблизи поверхности.
- 4. Для определения вертикально расположенных дефектов, зеркально отражающих ультразвук.
- 5. Режим является универсальным для всех плоскопараллельных изделий с известной толщиной и всеми типами нарушений структуры.
| Номер режима | Символ | Объект контроля | Отражатель | Озвучивание | Назначение | Томограмма |
| 1 |
|
полупространство | "точечный" | прямое | Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью |
|
| 2 |
|
плита, 10 < d 100 мм | "точечный" | прямое и отраженное | Для плоскопараллельных изделий с известной толщиной |
|
| 3 |
|
пластина, d < 10 мм | "точечный" | отраженное | Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности |
|
| 4 |
|
плита или пластина, d < 100 мм | плоскостный | прямое и отраженное | Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук |
|
| 5 |
|
плита или пластина, d < 100 мм | объемный | прямое и отраженное | Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей |
|
Преимущества по сравнению со стандартным дефектоскопом
Производительность и эффективность. Она обеспечивается визуализацией внутренней структуры материала в режиме реального времени с частотой 25 кадров в секунду. Скорость сканирования вдоль сварного шва может достигать 50 мм/с.
Простая интерпретация. Внутренняя структура объекта выводится на дисплей с удобными шкалами размеров, что существенно упрощает обработку полученной информации. Возможна регулировка масштаба от 250 мм до 5 мм на весь экран.
Универсальность. Прибор А1550 IntroVisor может работать в режиме томографа или классического дефектоскопа, либо ультразвукового сканирования сварного шва (В-, А- и С-скан соответственно).
Наше предложение
Компания «НК-Прибор» осуществляет продажу дефектоскопов-томографов А1550 с доставкой приборов во все регионы Российской Федерации. Отгрузка проводится с ближайшего склада. Чтобы сделать заказ, обратитесь к сотрудникам отдела продаж компании «НК-Прибор». Вы можете связаться с ними по телефону или отправить письмо-запрос на электронный адрес компании.
Ультразвуковой дефектоскоп-томограф А1550 IntroVisor предназначен для визуализации внутренней структуры контролируемого объекта в виде наглядного изображения сечения в режиме онлайн.
Технические характеристики
| Параметр | Значение |
| Размер томограммы | 256 x 160 точек |
| Шаг реконструкции томограммы | 0,1 2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука | 1 10 МГц |
| Диапазон перестройки скорости ультразвука | 1 000 10 000 м/с |
| Диапазон перестройки усиления приемника | 0 100 дБ |
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | 7 7 200 мм |
| D1771 4.0A0D12CL | 2 7 200 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | 2 1 600 мм |
| S5096 5.0A70D6CS | 2 1 300 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн: | |
| М9060 4.0V0R40X10CL | 7 300 мм |
| М9171 4.0V0R26X10CL | 2 300 мм |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9170 | 2 300 мм |
| Тип дисплея (разрешение) | TFT (640 x 480) |
| Источник питания | литиевый аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора, не менее | 7,5 ч |
| Габаритные размеры электронного блока | 260 х 166 х 80 мм |
| Масса электронного блока | 1,8 кг |
| Диапазон рабочих температур | от -10 до +55єC |
Базовый комплект
| Производитель: | АКС |
| ГОСРЕЕСТР: | Да |
Научно-производственная фирма "АКС" ("Акустические Контрольные Системы") была организована в 1991 году с целью обеспечения выполнения научно-прикладных исследований в области акустического неразрушающего контроля структурно-неоднородных материалов, а также для создания конкурентоспособной аппаратуры ультразвукового неразрушающего контроля широкого класса изделий.
Приоритетом технической политики фирмы является создание и производство наукоемкой высокотехнологичной аппаратуры, ориентированной на круг профессиональных пользователей. Добиваясь высоких технических характеристик приборов, мы пытаемся в то же время сделать их максимально удобными и простыми в использовании, а цены минимальными. Эти противоречивые требования удается разрешить благодаря сочетанию более чем 20-ти летнего опыта исследований в области ультразвука, использования классических и оригинальных методов обработки радиотехнических сигналов, применения последних достижений мировой схемотехнической базы и современных технологий производства.
Акустические Контрольные Системы (АКС) являются партнером холдинга Единого Центра Неразрушающего Контроля (ЕЦНК).
