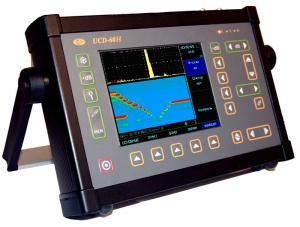

Дефектоскоп ультразвуковой низкочастотный УСД-60Н с поверкой

Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.

+ дополнительный ПЭП в подарок
+ доставка за наш счет

Универсальный низкочастотный ультразвуковой дефектоскоп со всеми достоинствами распространенной модели УД2Н-ПМ. В новой модели дефектоскопа установлен яркий и хорошо читаемый TFT-экран 640х480, реализована функция В-скана и С-скана(опционально), измерения спектра сигнала.

Богатые функциональные возможности дефектоскопа позволяют создавать на базе прибора различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.

В новом низкочастотном дефектоскопе также предусмотрена комплектация импедансным р/с преобразователем.

Быстрая связь с ПК по Ethernet позволяет строить на базе данного дефектоскопа автоматизированные комплексы контроля качества композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.

Низкочастотный дефектоскоп УСД-60Н сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A 39599), зарегистрирован в Государственном реестре средств измерений под 34808-10 и допущен к применению в Российской Федерации.

Комплект для проведения низкочастотного ультразвукового и импедансного контроля 431,250.00 руб:

Развертка

мин.: 0 - 16мкс
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Скорость

от 100 до 10 000 м/с

Задержка

от 0 до 5900мкс
с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс

Задержка в призме

0 - 1000 мкс
с шагом 0,01 / 0,1/ 1 и 10мкс

Зондирующий импульс

радиоимпульс, амплитудой 50 или 200 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов

Частота повторений ЗИ

15 или 30 Гц

Усилитель

широкополосный 0.02-2,5 МГц (-6 дБ)

с регулируемыми полосовыми фильтрами

Диапазон регулировки усиления

90 дБ, с шагом 0.5, 1, 2 или 6 дБ

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей

Детектирование

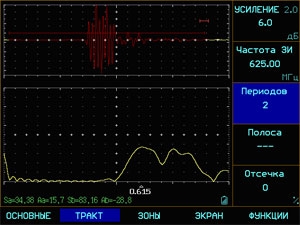

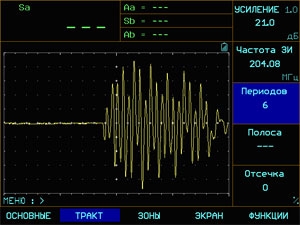

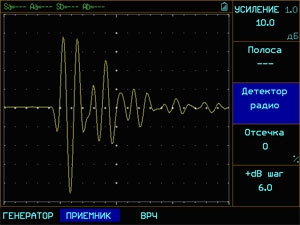

положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан, спектр сигнала

Отсечка

компенсированная, 0 - 90% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне

Измерение временных интервалов

от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала

Автоматическая регулировка усиления (АРУ)

есть

Встроенное программное обеспечение для контроля цилиндрических изделий

есть

Подключение датчика оборотов

есть

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,

Дисплей

Цветной, TFT 640 х 480 точек
130 х 100 мм

А-сигнал

480 x 300 точек в стандартном режиме

Память

500 настроек с А-сигналом
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Интерфейс

RS232 / Ethernet

Разъемы преобразователей

2 СР-50

Аккумулятор

Li-ion 8 А/ч

Время работы

6-8 часов от аккумуляторов

Внешнее питание дефектоскопа

блок питания 220 В AC

Диапазон рабочих температур дефектоскопа

от -25 C до +55 C

Размер (В x Ш x Д)

210 мм x 340 мм x 75 мм

Масса дефектоскопа

4 кг с аккумуляторами
