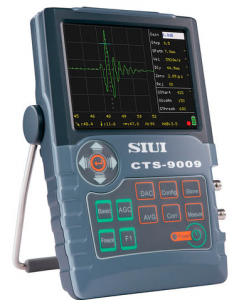

Дефектоскоп ультразвуковой SIUI CTS-9009 с поверкой
Дефектоскоп ультразвуковой CTS 9009 и его преимущества:
- высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок;
- выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях;
- эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой;
- радиочастотный дисплей;
- обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными;
- предусмотрена видеозапись до 7 минут;
- автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов;
- компактность, вес в снаряженном состоянии составляет всего 1,15 кг;
- интуитивно-понятный интерфейс на русском языке.
Дефектоскоп CTS 9009 и его функции:
- автоопределение типа датчика;
- коррекция округлой поверхности;
- амплитудный B-скан, ВРЧ;
- DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
- АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Функция | Ед.изм. | Характеристика |
Нелинейность по вертикали | % | ≤3 |
Динамический диапазон | дБ | ≥32 |
Нелинейность по горизонтали | % | ≤0.5 |
Диапазон контроля | мм | 0 ~ 13000 (продольная волна в стали) |
Диапазон задержки импульса | мм | -10 ~ 1000 (продольная волна в стали) |
Скорость в материале | м/с | 400 ~ 15000 |
Коррекция нуля преобразователя | мкс | 0 ~ 200 |
Регулировка усиления | дБ | 0 ~ 110, с шагом 0.5, 2, 6, 12 |
Диапазон частот усилителя | МГц | 0.5~10 |
Амплитуда | низкая / высокая | |
Демпфирование преобразователя | низкое / высокое | |
Тип преобразователя | Совмещенный/раздельно-совмещенный | |
Отсечка шумов | % | 0 ~ 80 |
Детектирование | положительная/отрицательная полуволна, полное, фильтруемое | |
Память | 300 наборов с учетом настроек, А-разверток эхо-сигнала и вычисляемых данных измерений | |
Автоматическое усиление | автоматическая регулировка амплитуды эхо-сигнала в стробе до 80% или 100% высоты экрана | |
Строб-импульс | два независимых строба с автоматической сигнализацией порога срабатывания. Режимы: позитивный / негативный. Начало строба: 0~109%. Длительность строба: 0~109%. Порог срабатывания: 10~90% | |
Сигнализация | включение/выключение динамика | |
Пиковая память | отображение максимальной амплитуды при построении огибающей сигнала | |
«Замораживание» экрана | фиксация текущего изображения экрана | |
Увеличение | увеличение/уменьшение развертки эхо-сигналов на экране | |
Автокалибровка | для калибровки скорости звука в материале и задержки в преобразователе | |
Угловые измерения | измерение наклонным преобразователем | |
Режим DAC кривые | создание, калибровка и сохранение DAC кривых (кривые коррекции амплитуда-расстояние) | |
Режим AVG кривые (АРД диаграммы) | создание, калибровка и сохранение AVG кривых | |
USB порт | сохранение данных настроек на USB диск с помощью USB порта | |
Дисплей | 5.7” TFT дисплей высокой яркости, 320 x 240 пикселей | |
Скриншот | распечатка изображения экрана и выгрузка на USB диск | |
Вы грузка параметров | сохранение результатов измерений на USB диске | |
По умолчанию | возможность восстановления первоначальных настроек дефектоскопа | |
Блок питания | адаптер (CD-92) или литий-ионный аккумулятор (DC-92). Адаптер: переменный ток 100~240 В; постоянный ток 9 ~12 В. Аккумулятор: 6.0~8.4 В | |
Время работы от батареи | ч | ≥ 7 (зависит от яркости подсветки. Яркость будет автоматически настроена в зависимости от окружающей температуры) |
Рабочая температура | °C | -10~+40 |
Степень защиты | IP65 | |
Вес | кг | 1.15 (включая батарею) |
Размеры | мм | 152 × 240 × 52 (Ш× В× Д); |
Язык | Русский, Английский, Японский, Французкий, Испанский, Немецкий, Польский, Португальский, Турецкий, Венгерский |
Функция | Ед.изм. | Характеристика |
Нелинейность по вертикали | % | ≤3 |
Динамический диапазон | дБ | ≥32 |
Нелинейность по горизонтали | % | ≤0.5 |
Диапазон контроля | мм | 0 ~ 13000 (продольная волна в стали) |
Диапазон задержки импульса | мм | -10 ~ 1000 (продольная волна в стали) |
Скорость в материале | м/с | 400 ~ 15000 |
Коррекция нуля преобразователя | мкс | 0 ~ 200 |
Регулировка усиления | дБ | 0 ~ 110, с шагом 0.5, 2, 6, 12 |
Диапазон частот усилителя | МГц | 0.5~10 |
Амплитуда | низкая / высокая | |
Демпфирование преобразователя | низкое / высокое | |
Тип преобразователя | Совмещенный/раздельно-совмещенный | |
Отсечка шумов | % | 0 ~ 80 |
Детектирование | положительная/отрицательная полуволна, полное, фильтруемое | |
Память | 300 наборов с учетом настроек, А-разверток эхо-сигнала и вычисляемых данных измерений | |
Автоматическое усиление | автоматическая регулировка амплитуды эхо-сигнала в стробе до 80% или 100% высоты экрана | |
Строб-импульс | два независимых строба с автоматической сигнализацией порога срабатывания. Режимы: позитивный / негативный. Начало строба: 0~109%. Длительность строба: 0~109%. Порог срабатывания: 10~90% | |
Сигнализация | включение/выключение динамика | |
Пиковая память | отображение максимальной амплитуды при построении огибающей сигнала | |
«Замораживание» экрана | фиксация текущего изображения экрана | |
Увеличение | увеличение/уменьшение развертки эхо-сигналов на экране | |
Автокалибровка | для калибровки скорости звука в материале и задержки в преобразователе | |
Угловые измерения | измерение наклонным преобразователем | |
Режим DAC кривые | создание, калибровка и сохранение DAC кривых (кривые коррекции амплитуда-расстояние) | |
Режим AVG кривые (АРД диаграммы) | создание, калибровка и сохранение AVG кривых | |
USB порт | сохранение данных настроек на USB диск с помощью USB порта | |
Дисплей | 5.7” TFT дисплей высокой яркости, 320 x 240 пикселей | |
Скриншот | распечатка изображения экрана и выгрузка на USB диск | |
Вы грузка параметров | сохранение результатов измерений на USB диске | |
По умолчанию | возможность восстановления первоначальных настроек дефектоскопа | |
Блок питания | адаптер (CD-92) или литий-ионный аккумулятор (DC-92). Адаптер: переменный ток 100~240 В; постоянный ток 9 ~12 В. Аккумулятор: 6.0~8.4 В | |
Время работы от батареи | ч | ≥ 7 (зависит от яркости подсветки. Яркость будет автоматически настроена в зависимости от окружающей температуры) |
Рабочая температура | °C | -10~+40 |
Степень защиты | IP65 | |
Вес | кг | 1.15 (включая батарею) |
Размеры | мм | 152 × 240 × 52 (Ш× В× Д); |
Язык | Русский, Английский, Японский, Французкий, Испанский, Немецкий, Польский, Португальский, Турецкий, Венгерский |
- Электронный блок УЗ дефектоскопа со съёмным аккумулятором
- Кабель LEMO-LEMO одинарный 2 м
- Преобразователь P2.5-20L
- Преобразователь BH-50L
- Сетевой адаптер с кабелем 220 В
- Компакт-диск с документацией и ПО
- Кейс для транспортировки
- Чехол
Отзывы
Характеристики
| ГОСРЕЕСТР: | Да |
