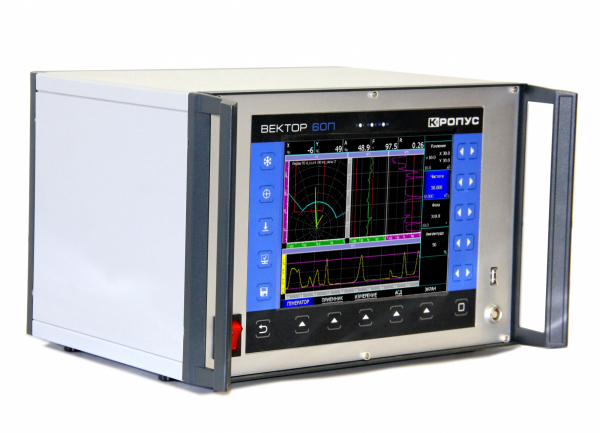

Дефектоскоп вихретоковый промышленный Вектор-60П

Промышленный вихретоковый дефектоскоп ВЕКТОР версии 60П предназначен для автоматизации процесса вихретокового контроля на производстве. Дефектоскоп представляет собой полностью функциональный прибор для высокоскоростного автоматизированного контроля, снабженный всеми необходимыми функциями.

С дефектоскопом могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10 Гц до 20 МГц.


Дефектоскоп имеет набор функциональных возможностей, позволяющих ему синхронизировать свою работу с прохождением контролируемых изделий через измерительную систему, включающую как сам вихретоковый преобразователь (накладной или проходной), так и дополнительные устройства: систему намагничивания, механизмы прижима и пр.


Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю и зарегистрирован в Государственном реестре средств измерений под 33845-12.

Диапазон регулировки усиления

от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон регулировки предварительного усилителя

от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ

Диапазон изменения частоты

от 100 Гц до 10 МГц, с шагом 1, 10,100 и 1000 Гц

Регулировка амплитуды возбуждения преобразователя

12.5%, 25%, 50%, 100%

Диапазон изменения фазы вектора

0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Фильтр НЧ

регулируемый от 5 до 1000 Гц

Фильтр ВЧ

регулируемый от 2,5 до 500 Гц

Режим работы

стандартный, синхрорежим

Вид графика

XY, AT, XY+YT, XY+AT, XY+YT+XT, XY+AT+YT, XY+AT+YT+XT

След сигнала

0-30 сек, с шагом 1 сек

Зоны АСД

коробка, сегмент

Режимы АСД

дефект в зоне, дефект вне зоны

Типы вывода на экран

вектор, точка

Типы преобразователей

дифференциальный, абсолютный

Экран

цветной TFT 800х600 с регулируемой яркостью.

Интерфейс

USB, Ethernet

Дискретный ввод-вывод

6 дискретных входов, 4 дискретных выхода, 2 выхода АСД

Параметры входных сигналов автоматики

оптопара, 24 В, 10 мА

Параметры выходных сигналов автоматики

твердотельное реле, максимум 60 В, 300 мА

Разъемы преобразователей

1 x Lemo 10pin

Внешнее питание

220В, 50Гц

Диапазон рабочих температур

от 5є C до +50° C

Размер (Д x В x Ш)

355 мм x 300 мм x 288 мм

Масса

не более 5 кг

Состав поставки :

Артикул	Наименование	Кол-во
63205	Электронный блок ВЕКТОР-60П	1
63177	Комплект эталонных мер КСО-ВК	1
	кабель USB для подключения к ПК	1
	Диск, с программным обеспечением для ПК	2
	Комплект документации (руководство по эксплуатации, методика поверки, свидетельтво о первичной метрологической поверки)	1 к-т
	Тара для транспортировки	1
