ЕКОЛОГГЕР (T)

ОБЩЕЕ ОПИСАНИЕ ТЕРМОМЕТРОВ ЕКОЛОГГЕР

В семействе измерителей параметров микроклимата модели еКологгер 10 и еКологгер 11 представляют собой одноканальный и двухканальный цифровые термометры для измерения температуры воздуха высокой точности и включают в себя:

• высококонтрастный OLED-дисплей,
• функцию логгера на более чем 1 млн. измерений,
• возможность удалённой работы через USB и Bluetooth,
• возможность удалённой работы через Ethernet или Wi-Fi *,
• возможность управления внешними устройствами, в зависимости от измеренной температуры воздуха * .

* - опция, доступная при приобретении дополнительного оборудования.

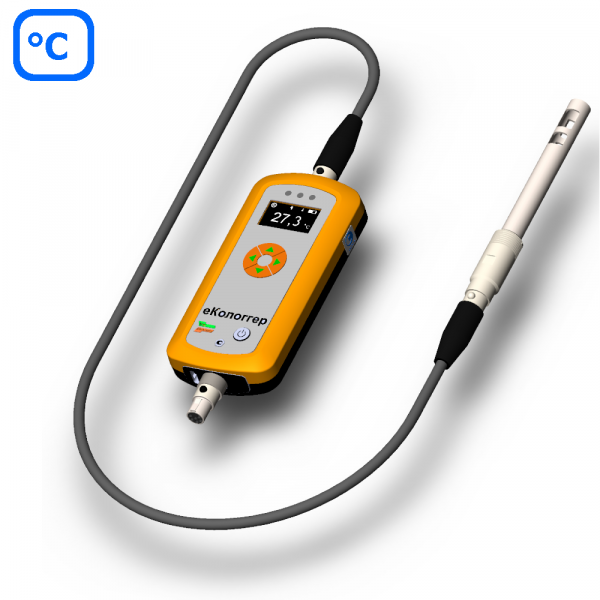

Термометры еКологгер 10 и еКологгер 11 с поверкой это профессиональные измерители температуры воздуха в жилых и производственных помещениях. Они имеют одинаковые метрологические характеристики, но модель еКологгер 11 имеет два выносных щупа с датчиками температуры для одновременного измерения температуры в двух независимых точках, а у модели еКологгер 10 такой выносной щуп с датчиком температуры один.

Таблица. Конфигурация и цены термометров еКологгер.

где:

T канал измерения температуры окружающего воздуха;
H канал измерения относительной влажности окружающего воздуха,
P канал измерения атмосферного давления;
V канал измерения скорости воздушного потока;
«+» наличие данного канала измерения;
«-» отсутствие данного канала измерения.

ОСОБЕННОСТИ ИЗМЕРИТЕЛЕЙ ТЕМПЕРАТУРЫ ВОЗДУХА ЕКОЛОГГЕР

Сейчас на рынке представлено много воздушных термометров от разных производителей. Что же отличает измерители температуры воздуха еКологгер 10 и 11 от других моделей? Рассмотрим по пунктам.

ЕРМОМЕТРЫ ЕКОЛОГГЕР В ГОСРЕЕСТРЕ СИ РФ

Воздушные термометры еКологгер 10 и 11 успешно прошли Госиспытания, и подтвердили все заявленные технические и метрологические характеристики. Они внесены в Госреестр средств измерений РФ под 85489-22. Показания прошедшего государственную поверку воздушных термометров еКологгер 10 или еКологгер 11 имеют юридическую силу и их можно использовать при составлении официальных протоколов измерений.

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕРМОМЕТРОВ ЕКОЛОГГЕР

Метрологические характеристики воздушных термометров еКологгер 10 и еКологгер 11 полностью соответствуют требованиям законодательства в плане диапазона и погрешности измерений:

• диапазон измерений температуры воздуха составляет от -30С до +50С;
• абсолютная погрешность измерений температуры воздуха ±0,1С*, согласно требованиям ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях», СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания», и др.

* - в модификации еКологгер-Э, для «стандартного» термометра еКологгер погрешность измерения температуры составляет ±0,2С

OLED-ДИСПЛЕЙ

оздушные термометры еКологгер 10 и еКологгер 11 имеют современный встроенный графический OLED-дисплей с повышенной контрастностью и отличной читаемостью при любой освещённости. На дисплей крупно выводятся текущие значения температуры воздуха, а также установленные в приборе время и календарная дата и информация о режиме работы, подключённом внешнем источнике питания, состоянии встроенного аккумулятора, наличие связи с внешними устройствами (через USB или Bluetooth).

Хорошо известно, что дисплеи на жидких кристаллах (ЖК, LCD, TFT и т.п.) очень не любят морозов изображение на них начинает сильно «тормозить», а при достижении критических для него температур, ЖК-дисплей даже может «потечь» и полностью выйти из строя. В отличие от ЖК-дисплея, OLED-дисплей прекрасно работает при любых температурах. Наличие собственного дисплея позволяет при любых внешних условиях вживую контролировать температуру воздуха, не подключая измеритель к дополнительным устройствам вывода информации (пульт оператора, персональный компьютер и т.п.), которые могут быть не предназначены для работы в условиях отрицательных температур или повышенной влажности.

НИЗКОТЕМПЕРАТУРНЫЙ АККУМУЛЯТОР

Измерители температуры воздуха еКологгер имеют встроенный специализированный низкотемпературный литиевый аккумулятор и контроллер для его зарядки через стандартный microUSB порт. Благодаря такому типу аккумулятора, температура эксплуатации прибора расширена до -30С.

Термометр еКологгер может заряжаться от любого стандартного зарядного устройства для смартфона, планшета с выходом USB и напряжением 5В с током от 0,5А или порта USB персонального компьютера.

ПРОГРАММИРУЕМЫЙ ЛОГГЕР ТЕМПЕРАТУРЫ ВОЗДУХА

Поддержка режима логгера, позволяющая автоматически сохранять более 1 млн. результатов измерений (одновременно весь объём измеряемых и расчётных параметров всего до 24 параметров на одно измерение) с любым задаваемым интервалом записи от 1 секунды до 1 суток. В режиме записи с интервалом 1 секунда встроенной энергонезависимой памяти еКологгера хватит на ведение непрерывной записи более чем на протяжении 5 лет.

РАБОТА ТЕРМОМЕТРОВ ЕКОЛОГГЕР С ВНЕШНИМИ ПУЛЬТАМИ ОПЕРАТОРА

Термометры еКологгер можно подключать к универсальному пульту оператора БОИ-01. Пульт БОИ-01 позволяет:

• управлять работой еКологгера;
• сохранять результаты измерений температуры воздуха в памяти БОИ-01 с последующей их передачей на ПК для дальнейшей обработки и хранения;
• вывести результаты статистической обработки результатов измерений еКологгера, сохранённых в памяти БОИ-01, включающей в себя максимум, минимум, среднее значение температуры воздуха, а также расчёт неопределённости результатов измерений;
• работать не только с термометрами еКологгер, но и с другими измерителями параметров микроклимата семейства еКологгер, а также измерителями параметров световой среды еЛайт03.

BLUETOOTH ИНТЕРФЕЙС. РАБОТА ЕКОЛОГГЕРА В КАЧЕСТВЕ БЕСПРОВОДНОГО ТЕРМОМЕТРА

Встроенный беспроводной интерфейс Bluetooth Low Energy (BLE) позволяет без подключения к компьютеру дистанционно управлять работой еКологгера, а также считать с него как текущие, так и сохранённые данные в режиме логгера. Бесплатное приложение для Android и iOS можно будет скачать в ближайшее время в разделе «Продукция/Программное обеспечение для приборов».

USB ИНТЕРФЕЙС. ПОДКЛЮЧЕНИЕ ТЕРМОМЕТРОВ ЕКОЛОГГЕР К КОМПЬЮТЕРУ

Возможность подключения к компьютеру через стандартный порт microUSB для дистанционного автоматизированного получения результатов измерения, а также управления режимами работы еКологгера.

Также, возможно подключение еКологгера к порту USB ПК через кабель-переходник еКоннект2, подключаемый к разъёму miniXLR еКологгера. Такое подключение надёжней механически и обеспечивает большую дальность связи (до 50 метров).

РАСШИРЕННЫЕ ВОЗМОЖНОСТИ УСТАНОВКИ И КРЕПЛЕНИЯ ТЕРМОМЕТРОВ ЕКОЛГГЕР

Широкие возможности различного крепления. Наличие на корпусе еКологгера втулки со стандартной «фоторезьбой» 1/2 дюйма обеспечивает широкие возможности по креплению еКологгера к стандартным держателям типа фотоштатив, сэлфи-палка, а также использование различных стандартных приспособлений.

А на корпусе щупа с датчиками выполнена стандартная метрическая резьба М12, позволяющая использовать или изготовить стандартный несложный крепёж и установить щуп в любой точке, в которой требуется контроль параметров микроклимата.

ДОКУМЕНТАЦИЯ НА ЕКОЛОГГЕР ДЛЯ РАЗРАБОТЧИКОВ - ПРОГРАММНЫЕ БИБЛИОТЕКИ, ФОРМАТЫ КОМАНД И ДАННЫХ, СХЕМЫ ПОДКЛЮЧЕНИЯ

Для возможности подключения термометров еКологгер к различным измерительным и информационным системам, команды и протоколы работы приборов стандартизованы и доступны для свободного использования:

• Описание команд и протокола работы RPC по UART;
• Описание команд и протокола работы RPC по USB;
• Описание сервисов Bluetooth Low Energy (BLE) еКологгер;
• Описание сервисов и работы через WiFi и Ethernet;
• Распиновка разъёма UART (miniXLR 6pin)
