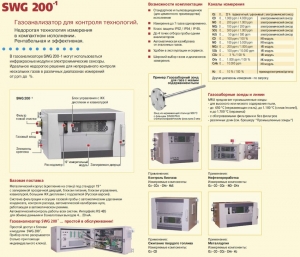

Газоанализатор SWG 200

Кислород O₂

0...25%

±0,2-% об.

парамагнитный

Кислород O₂

0...25%

±0,2-% об.

циркониевый

Кислород O₂

0...21%

±0,2-% об.

электрохимический

Моноксид углерода СО

0... 4.000 ppm(*)

±20 ppm или 5 % от измер. знач.

электрохимический

Моноксид азота NO

0... 1.000 ppm(*)

±5 ppm или 5 % от измер. знач.

электрохимический

Диоксид азота NO₂

0... 200 ppm(*)

±5 ppm или 5 % от измер. знач.

электрохимический

Диоксид серы SO₂

0... 2.000 ppm(*)

±10 ppm или 5 % от измер. знач.

электрохимический

Сероводород H₂S

0... 500 ppm(*)

±5 ppm или 5 % от измер. знач.

электрохимический

(*) при больших концентрациях, рекомендуется циклическое измерение

Моноксид углерода СО

0... 100 ppm

0... 1.000 ppm

2 % от диапазона

Моноксид азота NO

0... 100 ppm

0... 1.000 ppm

2 % от диапазона

Моноксид углерода СО

0... 1.000 ppm

3 % от диапазона

Диоксид углерода СO₂

0... 3%

0... 100%

3 % от диапазона

Углеводород (Метан СН₄)

0... 1.000 ppm

3 % от диапазона

Водород Н₂

0... 1 %

0... 100%

2 % от диапазона

Расчет

мг/НмЗ, приведен, к 02норм

Повторяемость

1 % от минимального диапазона измерения

Время измерения Т90

30 секунд на входе анализатора

Предел обнаружения

1 % от текущего диапазона измерения

Дрейф нуля

Отсутствует, с автокалибровкой нуля

Дрейф чувствительности

Без опции автокалибровка - не более 2% от диапазона / за 2 недели

Температурный дрейф

Не более 2% от диапазона на 10°С

Время прогрева

Не менее 1 часа

Пробоподготовка газа

Встроенный газовый холодильник с точкой росы = +5 °С

Очистка газа

Фильтрация частиц от 2 мкм

Расход газа

Регулятор расхода с автоматическим контролем уровня 30 ... 50 л/час

Калибровка

Автоматическая программируемая для каждого газа калибровка нуля - чистым воздухом

Условия эксплуатации

+ 5°С... + 40°С,при ОВ не более 90%, без конденсации

Температура хранения

-20 °С...+50 °С

Окружающая среда

Не устанавливать в местах с очень сильным запылением и агрессивными средами Использование в взрывоопасных зонах Ex-zone2 - только в спец. исполнении (по запросу)

Дисплей

Графический с подсветкой (Русская версия)

Разрешение

Зависит от диапазона измерения, ppm или %

Обмен данными

8 канальный аналоговый выход 4 ... 20 мА, интерфейс RS 485 (modbus RTU)

Аварийные реле

3 бесконтактных реле

Электропитание

100 ... 240 В / 50 ... 60 Гц / 500 ... 750 Вт
с обогреваемыми газовыми линиями (опция) дополнительно 100 Вт/ метр

Защита по току

10А

Класс защиты

IP 52 (IP 65 для варианта наружной установки)

Вес

20 ... 50 кг, (в зависимости от конфигурации системы)

Габариты

(В х Ш х Г) 345 х 600 х 575 мм - анализатор для внутренней установки (6 U) (В х Ш х Г) 480 х 600 х 575 мм - анализатор для внутренней установки
(9 U) (В х Ш х Г) 800 х 1.000 х 600 мм - анализатор для внешней установки
