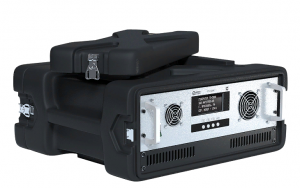

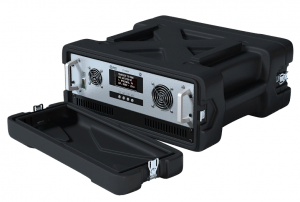

Генератор поисковый ГП-500К
Арт ГП-500К
Генератор поисковый с автоматическим согласованием нагрузки ГП–500К (производства компании «Ангстрем») используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабелей индукционным методом.
Генератор может использоваться совместно с приемником ПТ-14 и обеспечивает точное определение:
• мест повреждений подземных кабелей индукционным методом;
• трассы прохождения подземных (скрытых) кабелей или металлических коммуникаций;
• глубины залегания кабелей (коммуникаций).
Особенности
- Может в ряде случаев использоваться как устройство дожига (ток до 40 А).
- Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты).
- Работа в двухчастотном и трехчастотном режиме (чередование частот).
- Автосогласование с нагрузкой и отображение сопротивления нагрузки (удобно для просмотра результата прожига/дожига).
- Предусмотрено два языка интерфейса: русский, английский.
- Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или в режиме холостого хода без ухудшения коэффициента нелинейных искажений.
- Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485.
- Генератор обеспечивает энергонезависимую память для сохранения режима работы.
- Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях.
- Время непрерывной работы не ограничено.
Технические характеристики
|
Рабочие частоты генератора, Гц |
273, 526, 1024, 8928 (совместимы с приемником ПТ-14) |
|
Форма выходного сигнала генератора |
синусоида |
|
Коэффициент нелинейных искажений на рабочих частотах, %, не более |
1 |
|
Режим работы |
непрерывный или импульсный |
|
Форма огибающей в импульсном режиме |
меандр |
|
Частота амплитудной модуляции напряжения генератора, Гц |
1±0,1 |
|
Согласование выходного сопротивления генератора с нагрузкой |
автоматическое или вручную |
|
Диапазоны согласования |
0,5 Ом; 1 Ом; 2 Ом; 4 Ом; 8 Ом; 16 Ом; 32 Ом; 64 Ом; 128 Ом; 256 Ом |
|
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В |
64±4 |
|
Выходной ток генератора на согласованную нагрузку 8 Ом, А |
8±0,5 |
|
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее |
500 |
|
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А |
37,6±1,9 |
|
Напряжение холостого хода генератора на диапазоне согласования 256 Ом, В |
450±20 |
|
Сопротивление изоляции первичных электрических цепей генератора относительно корпуса, МОм, не менее |
10 |
|
Переходное сопротивление заземления, Ом, не более |
0,1 |
|
Электрическая прочность изоляции первичных электрических цепей генератора относительно корпуса, В, не менее |
1500 |
|
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В |
от 187 до 242 |
|
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % |
|
|
- мощности в режиме простого согласования |
6 |
|
- мощности в режиме стабилизации мощности (Р) |
2 |
|
- тока в режиме стабилизации тока (I) |
2 |
|
Ограничение максимального напряжения (Um) относительно согласованного значения, % |
125 |
|
Ограничение максимального тока (Im) относительно согласованного значения, % |
117 |
|
Общий диапазон согласования, Ом |
от 0,35 до 362 |
|
Кратность нагрузки в пределах одного диапазона согласования |
2 |
|
Потребляемая мощность, Вт, не более |
800 |
|
Габаритные размеры, мм, не более |
432 х 127 х 363 |
|
Масса генератора, кг, не более |
20 |
|
Температура окружающей среды, °С |
-30...+40 |
|
Относительная влажность воздуха, при 25°С, % |
90 |
|
Атмосферное давление, мм рт. ст. |
530...800 |
