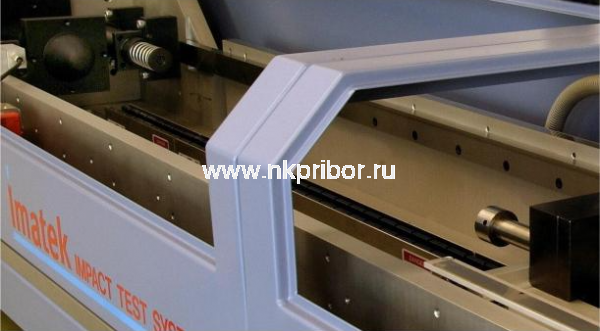

Горизонтальный копер HIT открывает ранее недостижимые возможности мира испытаний материалов. Запатентованная конструкция имеет линейный электродвигатель для получения высоких значений деформации в компактном корпусе, который поместится в любой лаборатории.
Основные характеристики:
Компактное исполнение
Энергия удара прецизионно контролируется даже для сильно деформируемых образцов
Возможность испытаний с очень низкими энергиями
Высококачественное инструментированное исполнение (оснащение измерительной аппаратурой)
Высокий уровень безопасности оператора
Удобная высота загрузки образцов
Прочная и надежная конструкция
Программное обеспечение мирового уровня ImpAcqt
Всесторонняя поддержка
Области применения: испытания пленок и тарелочек, автоматизированные испытания с гарантированной точностью, получение характеристик энергопоглощающих материалов, испытания резины на эластичность, низкоэнергетические испытания усовершенствованных композитных материалов, высокоскоростные испытания на растяжение, испытания по Шарпи и Изод, усталостные испытания.
Конструкция: | Линейный двигатель, упрочненные подшипники и крепление опоры смонтированы на обработанной стальной раме |
Жесткость опоры: | 1'000кН/мм |
Безопасность: | Самоблокирующаяся крышка ограничивает доступ оператора в зону испытания после активации цикла. 89/392/EEC и 91/368/EEC - сертификация по безопасности механизмов |
Размеры: | 1'500мм (В) х 2'500мм (Д) х 500мм (Ш) Вес 200кг |
Требования по эксплуатации: | 220В, 50/60Гц, 32А, Сжатый воздух 0.4-0.6МПа |
Ударные характеристики
Масса: | от 2кг до 25кг с шагом 1кг |
Скорость: | от 0.5м/с до 10.0м/с, с плавной регулировкой |
Энергия: | от 0.25Дж до 1'000Дж, с плавной регулировкой |
Функция измерения
Сила удара: | Полнофункциональные пьезоэлектрические ячейки нагружения от 2кН до 120кН с исключительно широким динамическим диапазоном. Линейность лучше 1% |
Скорость удара: | Измеряется время движения цели при помощи лазера и фотодиода с разрешением 50нс. Точность лучше 0.5% |
Деформация: | Бесконтактный индуктивный цифровой кодер с разрешением 10мкм. Накопленная ошибка лучше 10мкм+20мкм/1м, температурный коэффициент11мкм/м/К |
Сбор данных: | 4 канала + деформация 14 бит, без пустых бит 2'000'000 измерений в секунду максимально 32'000 измерений за одно испытание в каждом канале 1.1МГц полоса пропускания <1 бит шум системы <0.1% накопленная ошибка |
