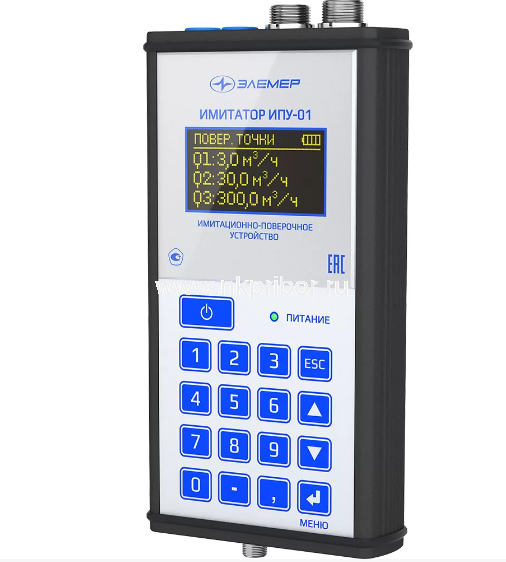

Имитационно-поверочное устройство ИМИТАТОР ИПУ-01 предназначено для проведения имитационной поверки расходомеров-счетчиков электромагнитных ЭЛЕМЕР-РЭМ на объектах эксплуатации без демонтажа приборов и без остановки технологического процесса.
Принцип действия ИПУ-01 основан на воспроизведении сигналов электрического напряжения первичного преобразователя расходомера, пропорциональных скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости. Устройства для имитационной поверки ИПУ-01 применяются в условиях отсутствия доступа к эталонам расхода жидкости, в удаленных районах, при отсутствии возможности остановки технологического процесса.
Метрологические характеристики
Основные характеристики
Принцип действия ИПУ-01 основан на воспроизведении сигналов электрического напряжения первичного преобразователя расходомера, пропорциональных скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости. Устройства для имитационной поверки ИПУ-01 применяются в условиях отсутствия доступа к эталонам расхода жидкости, в удаленных районах, при отсутствии возможности остановки технологического процесса.
Метрологические характеристики
- Диапазон воспроизведения электрического напряжения, имитирующего выходные сигналы напряжения первичного преобразователя расходомера-счетчика электромагнитного ЭЛЕМЕР-РЭМ — 0…2 мВ
- Температура окружающей среды — +15…+20 ºС
- Относительная влажность — 30…80 %
- Атмосферное давление — 84,0…106,7 кПа
Основные характеристики
- От встроенного блока аккумуляторов — 4,8…6,0 В
- Сетевого блока питания (адаптера) — 12 В
- Потребляемая мощность, не более — 6 Вт
- Габаритные размеры, не более — 109×35×217 мм
- Масса, не более — 1,1 кг
- Температура окружающей среды — 0…+40 °С
- Относительная влажность при температуре +35 ºС — 95 %
- Атмосферное давление — 84,0…106,7 кПа
- Средняя наработка на отказ, не менее — 20000 ч
- Средний срок службы, не менее — 6 лет
