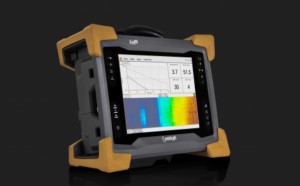

Импульсный вихретоковый дефектоскоп Eddyfi Lyft

Коррозия под изоляцией (CUI, corrosion under insulation)

Коррозия под изоляцией — это серьёзная проблема для всех отраслей промышленности, но особо остро дела обстоят в энергетической, нефтегазовой и нефтехимической отраслях. Именно в них последствия порыва трубопровода наиболее опасны в виду высокого давления перекачиваемого продукта и его горючести.

Ежегодно владельцами предприятий тратятся значительные средства на диагностику, выявление коррозии и ликвидацию последствий аварий. Коррозия очень коварна, особенно, скрытая под изоляцией. Если не обнаружить её на ранних стадиях, то рано или поздно это приведет к утечкам продукта, а в особо опасных случаях – к порывам трубопровода. Специалисты Eddyfi нашли решение для контроля состояния трубопроводов без снятия изоляции благодаря применению технологии импульсных вихретоковых полей (PEC, pulsed eddy-current) .

Эволюция метода импульсных вихревых полей (PEC)

Lyft® - это высокопроизводительное решение, заново изобретающее PEC. Запатентованное решение Eddyfi® включает:

• Современный портативный инструмент;
• Технология стандартной импульсной вихретоковой матрицы (PECA ™);
• Визуализация C-сканирования в реальном времени;
• Быстрый сбор данных;
• Режимы сетки и кодированного динамического сканирования.

Lyft может сканировать через толстую изоляцию, а также через защитные кожухи из алюминия, нержавеющей стали и оцинкованной стали.

Мощное встроенное программное обеспечение

Удобное для пользователя программное обеспечение включает несколько инновационных функций, в том числе визуализацию C-сканирования в реальном времени, полные измерения толщины стенок (коррозия по внутреннему и внешнему диаметру), а также возможность полного управления проверками и отчетности.

Занижение размеров - это хорошо известное явление для PEC, когда дефекты, размер которых меньше площади усреднения датчика, кажутся более мелкими, чем они есть на самом деле. Инструмент Lyft с компенсацией толщины стенки (CWT) смягчает это явление, более точно определяя минимальную толщину стенки в определенной области на C-сканировании.

Надежные и повторяемые результаты

Программное обеспечение Lyft оснащено автоматизацией и передовыми алгоритмами - SmartPULSE ™, которые устраняют зависимость от оператора Он автоматически оптимизирует параметры генератора и приемника (усиление, продолжительность, временные ворота, фильтры и т. Д.). SmartPULSE также оптимизирует измерения толщины стенок, что обеспечивает оптимальную производительность и повторяемость.

Лучший из портативных устройств PEC
Lyft герметичен и разработан по степени защиты IP65. Его корпус из магниевого сплава прочен, устойчив к воде и пыли и охлаждается без какого-либо внешнего воздухообмена. Регулируемая подставка, верхняя ручка и четыре угловых точки крепления делают его практичным для осмотра на месте. Встроенный ПК с Windows® предлагает стандартные возможности подключения в любом месте и расширенные инструменты повышения производительности, которые оптимизируют полевые испытания. LED дисплей премиум-класса с диагональю 26,4 см (10,4 дюйма) с оптическими связями, не отражающим покрытием, усиленным стеклом толщиной 3 мм (1/8 дюйма) предназначен для работы в перчатках при любых условиях освещения. Система также поставляется с двумя батареями с возможностью горячей замены для увеличения автономности.

Оптимизированные характеристики для толщины стенки и толщины изоляционного слоя

Решение Lyft включает в себя датчики plug-and-play нескольких размеров для обеспечения правильного баланса между толщиной стенки и толщиной изоляционного слоя.

Запатентованный датчик PECA с высоким разрешением является частью комплексного решения, предназначенного для обеспечения наилучшей оценки остаточной толщины стенки под струпьями и пузырями, образующими поверхность. Используя массив двойных датчиков, способных к пространственной триангуляции, датчик позволяет обнаруживать мелкие дефекты с охватом за один проход 75 мм в сеточном или кодированном режимах динамического сканирования. Он поддерживает толщину металла от 3 до 19 мм и изоляционного слоя от 0 до 50 мм.

6-элементный зонд PECA разработан для повышения общей продуктивности проверки в 10 раз. Зонд способен покрывать за один проход 457 мм (18 дюймов) в сеточном или кодированном режимах динамического сканирования. Он поддерживает толщину металла от 6 до 25 мм (0,25–1 дюйма), изоляцию от 0 до 102 мм (0–4 дюйма) и погодные кожухи из алюминия / нержавеющей стали. Отображение C-сканов еще никогда не было таким быстрым.

Семейство одноэлементных датчиков PEC поддерживает толщину металла до 100 мм (4 дюйма), изоляцию толщиной до 300 мм (12 дюймов) и погодозащитные кожухи из нержавеющей стали / алюминия / оцинкованной стали. Доступен ряд специализированных датчиков для проведения подводных инспекций, инспекции в процессе эксплуатации кольцевых колец днища резервуаров-хранилищ и изолированных конструкций, защищенных кожухами из оцинкованной стали.

Программное обеспечение для анализа и отчетности

Программное обеспечение Lyft Pro для настольных ПК обеспечивает расширенный анализ данных Lyft с помощью того же графического пользовательского интерфейса, что и программное обеспечение Lyft, что упрощает изучение и использование более крупных макетов данных. Программное обеспечение также имеет функции для создания более подробных отчетов и инструменты для согласования параметров калибровки между зонами сканирования.

Surface Pro 3D - это расширенное программное обеспечение для визуализации и создания отчетов, предназначенное для автоматического создания трехмерных компонентов, наложения и сшивания C-сканов при импорте данных.

Вихретоковый дефектоскоп Lyft

Представляем LYFT от Eddyfi —первый серийный прибор для поиска коррозии без снятия изоляции. Вихретоковый дефектоскоп Lyft позволяет обнаруживать и измерять как внутреннюю, так и внешнюю коррозию трубопровода без демонтажа изоляционного покрытия.

Особенности дефектоскопа

• Технология PEC (pulsed eddy-current) – импульсные вихревые токи;
• Сплошной контроль всего «тела» трубы – выявляются внутренние и наружные дефекты;
• Вывод результатов в виде информативной C-развертки;
• Преобразователи с индивидуальным кнопочным управлением;
• Встроенный датчик пути;
• Диаметры труб от 25мм;
• Толщина стенки до 100мм;
• Толщина изоляции до 300мм;
• Температура поверхности до 70оС

Частота сбора данных 15Гц

Диап. раб.темп. 0–40 °С

Скорость сканирования До 75мм/с

Аккумулятор Li-Ion (2 шт)

Встроенная память SSD, 100Гб

Время работы от аккум. До 8ч.

Передача данных Ethernet, Wi-Fi, Bluetooth®, USB 2.0

Дисплей Сенсорный, 26.4 см, антиблик, защитное стекло (3мм)

Порты ввода/вывода HDMI

Габариты 355×288×127 мм

Охлаждение Герметичный корпус с теплоотвод.ребрами

Вес 6,6кг (с аккум.)

Класс защиты IP65
