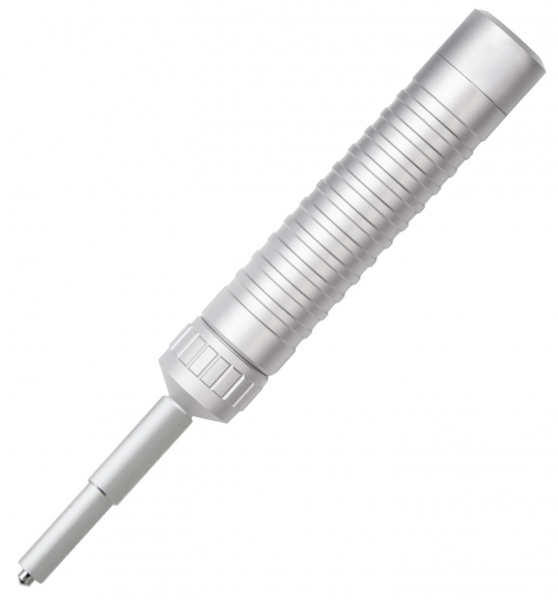

IN-50L - датчик с удлиненной насадкой, усилие 50Н

Преобразователь IN-50L - преобразователь с удлиненной рабочей частью для контроля твердости в отверстиях и труднодоступных местах методом ультразвукового контактного импеданса (UCI). Усилие, прилагаемое на индентор составляет 50Н (5 кг). Предназначен для твердомеров ИНАТЕСТ

Позволяет контролировать различные материалы:

- все типы углеродистых и конструкционных сталей, нержавеющие стали, жаропрочные материалы и прочие;

- изделия после цементации, закалки ТВЧ, азотирования и прочих операций поверхностного упрочнения;

- гальванические хромовые покрытий и наплавки;

- изделия сложной конфигураци, тонкостенные и малогабаритные детали;

1. Пространственное положение датчика не влияет на результат измерения.
2. Площадь зоны контроля составляет всего максимум 1 мм.
3. Возможен контроль в пазах и глухих отверстиях диаметром от 5 мм.
4. Отпечаток, оставляемый индентером практически незаметен на поверхности
5. Наклоны, пространственное положение и масса изделия оказывает значительно меньшее влияние на результат измерения, чем при применении классического метода "отскока"
6. Специальная конструкция позволяет проводить точные измерения вне зависимости от усилия нажатия на датчик

Тип

ультразвуковой (UCI)
Усилие внедрения индентора
50Н (5 кг)
Диаметр и длина носика корпуса для контроля в пазах
∅8 мм х 65 мм

Диаметр и длина рабочей части индентора со снятой защитной частью для контроля в отверстиях
∅4 мм х 72 мм

Разъем соединения с прибором
7-ми контактный, Lemo
Материал корпуса
алюминий с защитным покрытием
Габаритные размеры
H=190mm, D=25mm
