Индикатор магнитного поля по ASME magnaflux

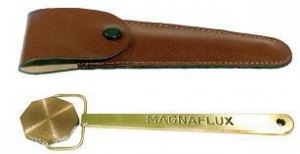

Представляет собой металлический индикатор на держателе. Индикатор имеет форму восьмигранника размером около 20 мм и толщиной около 3 мм. Общая длина с держателем около 100 мм.
Одна сторона индикатора представляет собой восемь секций из низкоуглеродистой стали, разделенных искусственными дефектами. Другая закрыта медной пластиной.

Индикатор устанавливается на проверяемую деталь, секционной частью вниз. Соответствующая сила тока или поля определяется при формировании четкой линии частиц вдоль искусственных дефектов, разделяющих секции, при одновременном нанесении суспензии и подаче намагничивающего тока. Если четко определенная линия частиц не формируется или не формируется в нужном направлении, необходимо изменить метод намагничивания или увеличить силу тока.

Индикатор магнитного поля по ASME компании Magnaflux производится согласно спецификации ASME "Правил эксплуатации Котлов и Сосудов под давлением" (Раздел V), Статья 7, Параграф T727

Образец не является средством измерения и не подлежит внесению в Госреестр СИ.
