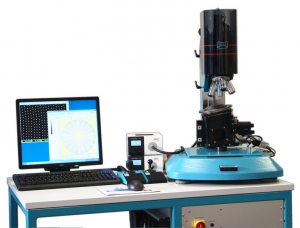

Инспекционный микроскоп PR4

Полуавтоматический и полностью автоматический контроль круглых или прямоугольных фильер серийного исполнения.

Описание

Полуавтоматический и полностью автоматический контроль круглых или прямоугольных фильер серийного исполнения. Размер фильер от 250х200 мм.

Возможные опции:

- пневмосистема для очистки отверстий

- специальный кольцевой осветитель

- моторизованное исполнение турели для смены объективов

- применение держателей для 2D фильер

База

Жесткая сварная стальная конструкция с покрытием поверхности столешницы.

Интегрировано: промышленный ПК и моторизованные приводы.

Стенд микроскопа:

Основание литой чугун, быстрое и точное перемещение по оси Z

Точные столы перемещений с роликовыми направляющими, шаговые моторизованные приводы.

Вся конструкция

предназначена ежедневного использования в тяжелых условиях.

- X / Y диапазон перемещения: 250 x 200 мм

- Z-диапазон фокусировки: 50 мм

- Повторяемость позиционирования: 5 мкм

Освещение:

- модульная система освещения, коаксиальное освещение

- револьверная система с быстросъёмным байонетом

- проходящий свет и отражённый свет с применением LED источников освещения (удаленное управление с ПК)

- Высокое качество оптики, объективы 2:1; 5:1; и 20:1 с большим рабочим расстоянием, для фильер диаметром от 0,050 мм до 1.0 мм.

- специальная оптика для инспекции и освещения, цековка (опция).

- моторизованная турель для смены увеличений

- Z фокус 50 мм

- точность позиционирования 1 мкм

автоматический

* видео с программным обеспечением

и анализ изображений

посмотреть цековки

(необязательный)
