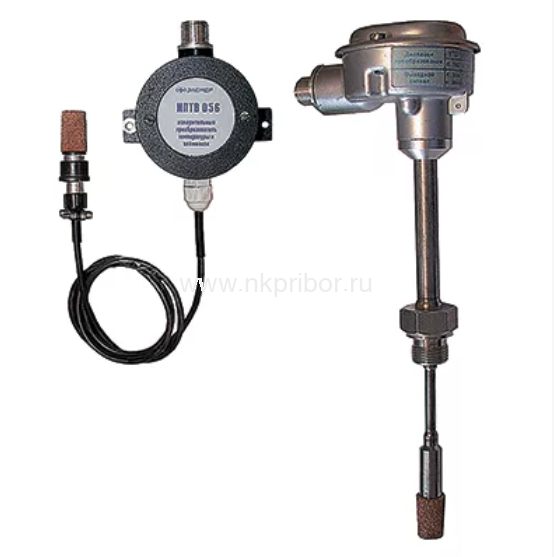

ИПТВ-056, ИПТВ-206 - измерительные преобразователи температуры и влажности

Преобразователи измерительные температуры и влажности предназначены для измерения и непрерывного преобразования температуры и относительной влажности газовых сред в унифицированный токовый выходной сигнал 0...5 мА или 4...20 мА.

Назначение

Преобразователи температуры и влажности применяются при измерении гигрометрических характеристик газов в системах автоматического контроля, регулирования и управления технологическими процессами в промышленности, энергетике и сельском хозяйстве.ИПТВ могут использоваться на объектах использования атомной энергии в системах безопасности по классам 2Н, 2НУ, 3Н, 3НУ и 4 в соответствии с ОПБ88/97 и ОПБОЯТЦ.

Модификации

• ИПТВ-056 — выходной сигнал 0...5 мА;
• ИПТВ-206 — выходной сигнал 4...20 мА.

Основные характеристики

• Номинальные статические характеристики (НСХ):
  • датчик температуры — Pt500;
  • датчик влажности — НС1000;
• Выходной сигнал — 0...5 мА (ИПТВ-056); 4...20 мА (ИПТВ-206);
• Измеряемая температура — –25...+25, 0...50, 0...100, –40...+110 °C;
• Измеряемая относительная влажность — 5...98, 0...100 %;
• Погрешность измерения температуры — ±0,2; ±0,4 °С;
• Погрешность измерения относительной влажности — ±2; ±3 %;
• Допускаемое давление измеряемой среды — 2,5 МПа;
• Степень защиты от пыли и влаги — IP54;
• Климатическое исполнение — С4 (–30...+50 °C);
• Варианты исполнения — общепромышленное, Ex (ExiaCT6 X);
• Напряжение питания — =24 В;
• Потребляемая мощность — не более 1,2 Вт;
• Время установления рабочего режима:
  • 5 мин — для канала измерения влажности;
  • 20 мин — для канала измерения температуры;
• Материал клеммной головки — алюминиевый сплав;
• Материал защитной арматуры, контактирующей с измеряемой средой — 12Х18Н10Т;
• Конструктивные особенности:
  • измерительный преобразователь встроен в клеммную головку первичного преобразователя;
  • измерительный преобразователь температуры и влажности ИПТВ-056 в комплекте с измерителем-регулятором температуры и влажности ИРТВ-5215 предназначен для измерения и регулирования температуры и влажности в различных технологических процессах;
• Межповерочный интервал — 2 года (методика поверки — МИ 2409-2003);
• Гарантийный срок эксплуатации — 1 год.
