Профилометр ИШП-210 с поверкой

ИШП-210 ИЗМЕРИТЕЛЬ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ БАЗОВЫЙ КОМПЛЕКТ

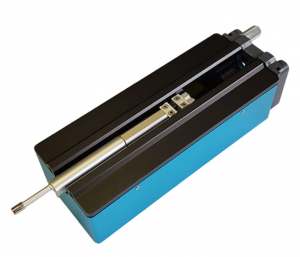

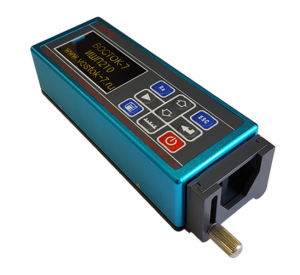

ИШП-210 электронный блок с датчиком TS100

Установочная (настроечная) мера шероховатости поверхности, параметр Ra

Принадлежности

Упаковочный кейс

Программное обеспечение

Документация (руководство пользователя с методикой поверки; свидетельство о поверке)

ИШП-210. ДОПОЛНИТЕЛЬНЫЕ ВСПОМОГАТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

Важно: все вспомогательные принадлежности к приборам для измерения шероховатости поверхности модификации ИШП-210 совместимы и взаимозаменяемы с приборами для измерения шероховатости поверхности производителя Time Group моделей TR-200/210/220.

Наименование, описание

цена, руб.

Измерительный штатив ТА1520 с металлической плитой.
С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив.
Технические параметры:
- Высота подъёма (перемещение по оси Y): 200±1 мм

15 000

Измерительный штатив ТА1620 с мраморной плитой.
Предназначен для более точного позиционирования прибора относительно измеряемой детали, и тем самым, увеличения точности измерения профиля поверхности. Платформа плиты штатива TA1620 изготовлена из гладкого мрамора, имеет V-образную канавку для позиционирования маленьких деталей и изделий цилиндрической форы фиксация изделия без риска скатывания в момент замера шероховатости. Основным из преимуществ, каменных плит является износостойкость и долгий срок службы по сравнению с металлическими плитами. В каменных плитах отсутствует внутреннее напряжение, и они меньше подвержены деформации из-за изменения температуры внешней среды, т.к. коэффициент теплового расширения у них меньше, чем у металла. Каменные плиты менее чувствительны к вибрациям. С помощью измерительного штатива можно регулировать положение прибора относительно измеряемой детали, что одновременно обеспечивает гибкость и стабильность работы в широком диапазоне применений. Также с его помощью можно измерять шероховатость на сложных поверхностях. Измерительный штатив позволяет провести более точную регулировку положения иглы датчика и получить более стабильные результаты измерений. Если нужно измерить относительно низкие значения Rа, то рекомендуется использовать измерительный штатив.
Технические параметры:

- Высота подъёма (перемещение по оси Y): 300±1 мм;

- Ошибка гистерезиса (запаздывание): <1/6 оборота маховика;

- Плоскостность плиты по ГОСТ 10905-86: класс 00;

- Размеры штатива ТА1620 В*Ш*Г: 400х250х70мм.

40 000

Удлинительный стержень TS55.

Удлинительный стержень увеличивает глубину ввода датчика в деталь, глубокого отверстия. Длина удлинительного стержня 55 мм

10 000

Прямоугольный стержень TS90.

Прямоугольный стержень изменяет направление установки датчика на 90 градусов, в основном используется для измерения шероховатости специфических канавок, пазов, углублений

12 000

Стандартный датчик TS100.
Стандартный датчик (входит в базовую комплектацию прибора) подходит для большинства случаев измерений плоских поверхностей, наклонных плоскостей, конусных плоскостей, внутренних отверстий, канавок, бороздок и пр. Стандартный щуп с алмазной иглой для измерения шероховатости на плоских поверхностях, деталях типа «коленчатый вал» и в каналах диаметром >6 мм и глубиной <22 мм.

35 000

Датчик для криволинейной поверхности TS110.
С помощью датчика можно проводить измерения на выпуклых и вогнутых поверхностях детали, а также на плоских поверхностях. В основном датчик для криволинейной поверхности используется при измерении гладких цилиндрических поверхностей с радиусом в3 мм, а также сферических и других поверхностей большего радиуса. Чем больше радиус кривизны и более гладкая поверхность тем более точным будет результат измерения. Для измерения шероховатости на криволинейных поверхностях и в каналах диаметром >8 мм и глубиной <20 мм.
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

45 000

Датчик для малых отверстий TS120.
С помощью датчика можно проводить измерения шероховатости в глубине отверстий на внутренних поверхностях цилиндрической и плоской формы. Для измерения шероховатости в отверстиях диаметром >2 мм и глубиной <9 мм.
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

50 000

Датчик для глубоких пазов, канавок, бороздок и уступов TS131.
С помощью датчика можно проводить измерения шероховатости в глубоких пазах, канавках, бороздках или уступах, прочая функциональность аналогична модели датчика TS100. Для измерения шероховатости углублений с шириной >3 мм или уступах <10 мм.
Для работы с датчиком настоятельно рекомендуется использовать измерительный штатив TA1520 или ТА1620.

70 000

Мини-принтер.

Для вывода на печатную ленту измеренных данных параметров шероховатости и профиля с графиками подсоедините внешний мини-принтер через порт USB на торцевой поверхности прибора п.п. 11.2.5; 11.3.2 и 11.3.4.

Мини-принтер требует заказа и использования оригинальных бумажных картриджей, по 10 шт. в упаковке.

Установочная мера шероховатости поверхности (сравнения) Ra.

Меры шероховатости поверхности (сравнения) изготавливаются из оптического стекла с высокой твёрдостью, высокой точностью стандартизированного значения шероховатости, с высокой стойкостью к царапинам и истиранию имеют более длительный срок службы в сравнении с мерами шероховатости из металла. Соответствие стандартам GB/T19067.1-2003 и ISO5436-1:2000.

Ряды номинальных значений мер шероховатости поверхности (сравнения) по параметру шероховатости Ra, доступные для выбора заказчиком, мкм: 0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4 с допустимым диапазоном значений ±25%.

Наименование характеристики

Значение

Модификация

ИШП-6100

ИШП-110

ИШП-210

Измеряемые параметры шероховатости

Ra, Rz

Ra, Rz, Rq, Rt

Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz (JIS), Rs, Rsk, Rku, RSm, Rmr

Фильтр

RC

RC

Гаусса, RC, PC-RC

Профиль без фильтра D-P

График

Первичный профиль / профиль, подвергнутый фильтрации и кривая tp

Диапазон измерений:

- по параметру Ra, мкм

- по параметру Rz, мкм

- Ось X (горизонтальная), мм

от 0,1 до 10,0

от 0,1 до 50,0

от 0,1 до 15,0

от 0,1 до 50,0

от 0,1 до 16,0

от 0,02 до 160,00

17,5

Дискретность / Диапазон измерений (автоматический); Ось Z (вертикальная), мкм

0,01 мкм / ± 20

0,02 мкм/ ± 40

0,04 мкм / ± 80

Пределы допускаемой основной относительной погрешности измерений шероховатости по параметру Ra, %

±10

Относительное СКО результатов измерений, %, не более

7

6

Диапазон вертикального перемещения щупа (ось Z - вертикальная), мкм

-

от 80 до +80

Радиус кривизны щупа, мкм

10

10

5

Измерительное усилие, мН

16

50

4

Отсечка шага, мм

0,25; 0,8; 2,5

Длина оценки

12,5 мм

1,25; 4,0 мм

от 1 до 5 длин отсечки шага

Скорость перемещения щупа, мм/с

- на базовой длине 0,25 мм

- на базовой длине 0,8 мм

- на базовой длине 2,5 мм

0,135

0,5

1,0

Наименование характеристики

Значение

Модификация

ИШП-6100

ИШП-110

ИШП-210

Автоотключение прибора, мин.

5

10

Питание

4 x 1,5 V батареи или аккумуляторы тип АА

Встроенная 3,7 V литиево-ионная батарея, зарядное устройство от сети 220 V через USB-кабель

Аккумулятор Li-ion 3,7 В, Зарядное устройство от сети 220 V: DC 5 V, 800 мА / время полной зарядки 3 часа

Длительность непрерывной работы, ч

в10

в13

в20

Габаритные размеры (длина Г ширина Г высота), мм, не более

80Г30Г128

70Г24Г106

141Г55Г40

Масса, г, не более

280

200

400

Условия эксплуатации:

Температура окружающей среды, °С

0+50

20+50

20+40

Относительная влажность воздуха, %

3080

3090

Срок службы, лет, не менее

5
