ИСКРОВОЙ ДЕФЕКТОСКОП ДКИ-3К

Дефектоскоп искровой ДКИ-3К предназначен для качественной оценки изоляционного покрытия различных трубопроводов (кабелей) при строительстве или в эксплуатации.

Индикатором наличия воздушных промежутков в изоляции или недостатка толщины изоляции является электрический пробой между электродом высоковольтного пробника и трубой. При этом труба (кабель) предварительно соединяются с клеммой заземления прибора или непосредственно, или через грунт.

Испытательное напряжение для оценки качества изоляции имеет вид коротких одно полярных импульсов. Их амплитуда выбирается оператором в блоке контроля и стабилизируется автоматически.

Дефектоскоп состоит из блока контроля, высоковольтного пробника со съемными электродами разной формы и средств заземления (провод, штырь, клипсы). Дефектоскоп имеет небольшой вес, малые габариты и автономное питание от встроенных аккумуляторов. Блок контроля прибора оснащен ярким световым индикатором и регулируемым зуммером. Конструкция прибора позволяет его использование в полевых условиях практически круглый год (в сухую погоду).

Технические характеристики

1. Диапазон толщины контролируемых покрытий, мм до 9

2. Расстояние между двумя дефектами, фиксируемыми как раздельные, мм 25

3. Диаметры труб, мм от 89 до 235

4. Амплитуда импульсов напряжения на электроде высоковольтного пробника прибора задается и автоматически стабилизируется в диапазоне, кВ от 1 до 36

5. Частота повторения высоко-вольных импульсов, Гц 45ч55

6. Скорость перемещения электрода высоковольтного пробника по проверяемой поверхности, не более, м/с 0,3

7. Потребляемая мощность (при максимальном выходном напряжении), не более, Вт 2

8. Время непрерывной работы прибора с полностью зараженными аккумуляторами, не менее, ч 8

9. Напряжение питания, В 9,6-11,5

10. Габаритные размеры, мм:

блока контроля 200х140х80

высоковольтного пробника 350х63х63

11. Масса, кг:

блока контроля 1

высоковольтного пробника 0,5

12. Условия эксплуатации:

температура, °С от -20 до +40

относительная влажность воздуха, не более, % 90

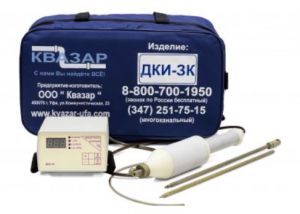

Состав и комплект поставки дефектоскопа ДКИ-3К

1. Блок контроля 1шт.

2. Пробник высоковольтный 1шт.

3. Провод заземления (10 м) с крючками 1шт.

4. Штырь заземления 1шт.

5. Клипса магнитная 1шт.

6. Провод (5 м) для подключения клипсы магнитной к прибору 1шт.

7. Электрод (щуп) дугообразный (?244 мм) 1шт.

8. Выпрямитель сетевой 12В, 0.5А (штекер DC 5.5/2.1mm) для зарядки 1шт.

9. Шнур зарядки от гнезда прикуривателя 1.5 м (штекер прикуривателя штекер DC 5.5/2.1mm) 1шт.

10. Паспорт, техническое описание и руководство по эксплуатации 1шт.

11. Кейс 1шт.
