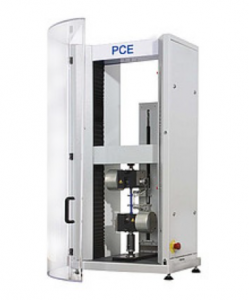

Стенд испытания материала PCE-UTU 5 профессиональный Испытательная машина для проведения испытаний на растяжение, давление и изгиб. С помощью этих попыток можно Материал-стендовых важные показатели материала определить, например, относительное удлинение, предел текучести или предел прочности Probe. Испытательный стенд PCE-UTU 5 предназначен для испытаний на растяжение с максимальной силой 5 КН возможный. Это стандартизированная, разрушительная процедура, которая который Применяется для испытаний материалов. При этом используются стандартные образцы с определенными Площадь поперечного сечения растягивается и доводится до разрыва посредством силового воздействия. Растяжение образцов испытательный стенд из материала обеспечивает защиту от ударов и равномерное воздействие силы. Который Испытательный стенд обеспечивает, среди прочего, возможность ограничения растяжения, прочность на растяжение и Определить удлинение разрыва образца растяжения. После измерения материал испытательный стенд обеспечивает подробную Результаты, которые выдаются в программном обеспечении, например, в качестве напряжения-деформации диаграмма.
Свяжитесь с нами, чтобы получить оптимальную подборку для вашего конкретного Область применения.
- Диапазон измерения: 0 ... 5000 N
- Класс точности: 0,5
- широкие возможности настройки
- отрегулированный мотор DC
- переменная скорость испытания
- детали корпуса с порошковым покрытием
- Обнаружение перелома
- Память максимального значения
| Технические Характеристики | ||
| Машина испытания силы PCE-UTU 5 | ||
| Номинальная нагрузка | 5000 N | |
| Класс точности | 0,5 / EN 7500-1 | |
| Привод | отрегулированный мотор DC | |
| Скорость проверки | 0,001 ... 500 мм / мин, разрешение: 1 мкм | |
| Измерение маршрута | инкрементный | |
| Standardhub | 1000 мм (без зажимных приспособлений и зажимных адаптеров) | |
| Ширина рабочего пространства | 450 mm | |
| Снабжение | 230 V AC, 50 Hz | |
| Рамка | 2 отшлифованные направляющие колонны 2 шпинделя циркуляции шарика Облицовка колонн с застежкой-сильфоном Концевой выключатель для ограничения хода Детали Корпуса С Порошковым Покрытием Цвет: RAL 7035 | |
| Оборудование безопасности | Короб из Makrolon Контакт Переключения Безопасности | |
| Габарит | HxBxT 1330 X 650 X 530 мм | |
| Вес | ca. 140 kg | |
| Датчики силы для UPM | ||
| Встроенный под подвижной траверсы для давления и Тяговое усилие. | ||
| Область измерения | 0 ... 5000 N | |
| Nennkennwert | 2 mV/V | |
| относительная погрешность | ≤ ±0,1 % | |
| относительное отклонение линейности | ≤ ±0,02 % | |
| относительная ошибка ползучести | ≤ ±0,03 % после 30 минут ≤ ±0,07 % после 8 h | |
| Класс точности | согласно EN ISO 7500-1, класс 0,5 | |
| Перегрузка | 50 % | |
| Степень защиты | IP 67 | |
| TEDS-Modul | интегрированный, согласно IEEE 1451-4 автоматическое обнаружение датчика | |
| Электроника управления и оценки | ||
| Регистрация измеренных значений | 1 kHz | |
| Объявление | LC-Display | |
| Интерфейс | RS-232 | |
| Функции | Регулирование силы Wegregelung расположение вручную Выполнение запрограммированного процесса По умолчанию скорость траверсы Возвращение в исходное положение Циклы Ограничение силы / пути / времени по умолчанию Сброс индикатора силы / пути до 0 регулируемый коэффициент регулирования Обнаружение перелома Максимальное значение памяти 2. Датчик силы: выбор рабочего пространства | |
| Интеллектуальная измерительная и регулирующая электроника | ||
| Процессор | 32 bit RISC-Architektur | |
| Контур регулирования | > 1 kHz | |
| TEDS-Modul | Автоматическое Обнаружение Датчика Standard IEEE 1451-4 | |
| Интерфейс | USB 2.0 | |
| A/D-Wandler | 2 x 24-битный A/D преобразователь для преобразователей DMS Samplingrate: > 50 kHz 2 x 10 бит A/D преобразователя для обработки дополнительных сигналов Samplingrate: > 50 kHz 1 х инкрементальный вход сигнала для измерения пути / угла | |
| Software | ||
| Функции | - Набор инструментов для свободного программирования контрольных последовательностей - Инструменты для свободного программирования расчетов - Свободно конфигурируемый график в реальном времени с несколькими осями наложения, свободное масштабирование и ручная функция формирования сигнала - Свободно настраиваемый формат отчета с включением файлов изображений - Заказы и лот-связанные хранения или экспорта Результаты испытаний, результаты расчетов и данные об угрозах - Интегрированное Управление Пользователями - Непрерывная автоматизация - Поддержка сети - Многоязычный - Машинная лицензия, multiworkplace | |
| Базовая конфигурация для проверки материала | 1 х тестовый шаблон для испытаний на растяжение 1 х тестовый шаблон для испытаний на изгиб или переменную нагрузку 1 х тестовый шаблон для тестирования прижимных или натяжных пружин | |
Объем поставок
1 x испытательный стенд PCE-UTU 5, 1 x датчик силы (ВКЛ. Крепежный материал, вилка, розетка и проводка), 1 х блок управления и электроникой, 1 x Интеллектуальная измерительная и контрольная техника (ВКЛ. Slave-Modul), 1 x Software, 1 x Руководство пользователя
Примечание: это только пример конфигурации PCE-UTU 5. В зависимости от применения нужно дополнительно специальные зажимные свидетеля и т. п..
Пожалуйста, оставьте проконсультируйтесь с нами перед покупкой PCE-UTU 5 лично. Мы представляем вам конфигурация для конкретной области применения.
Он также дополнительные расходы на монтаж и обучение.
