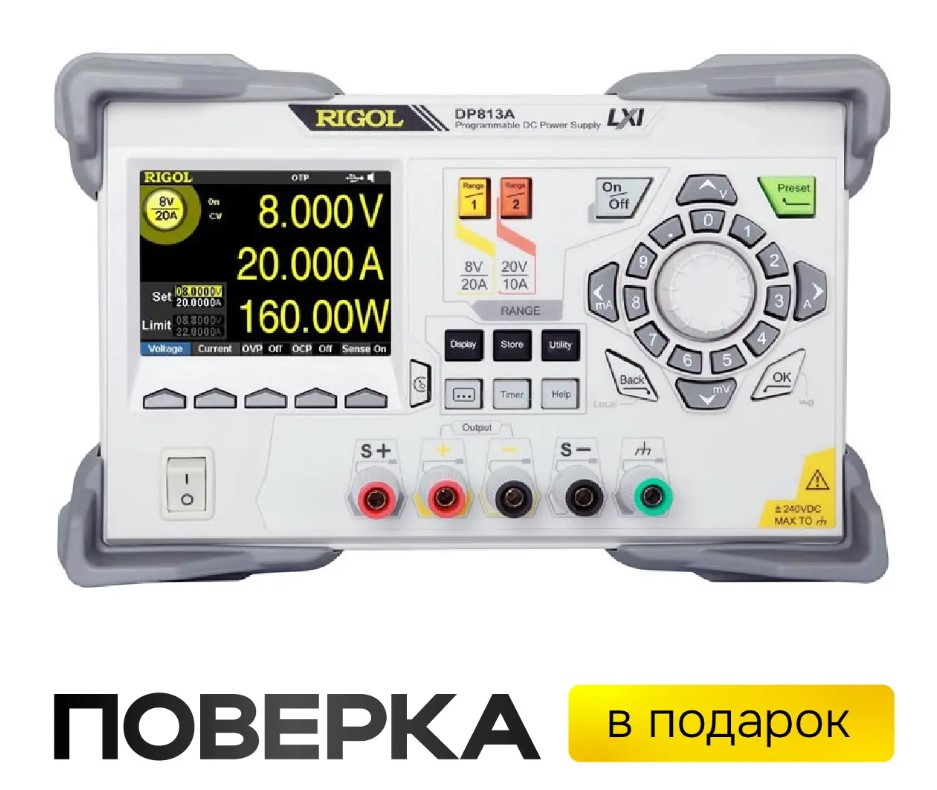

Источник питания RIGOL DP813A

Программируемый линейный источник питания постоянного тока Rigol DP813A характеризуется высоким быстродействием и сверхнизким уровнем шумов, полностью соответствуя требованиям прецизионных приложений. Прибор выполнен в одноканальном варианте, снабжен цветным дисплеем, полным набором средств измерений и анализа и расширенными коммуникативными возможностями, обеспечивающими простую интеграцию источника питания постоянного тока в состав автоматизированных установок и стендов и синхронизацию с другим лабораторным оборудованием.

Особенности

• Для диапазона, до 8 В-20 А и 20 В-10 А, позволяют работать с нагрузками разных типов, в том числе с более высоким токопотреблением, чем обеспечивает младшая модель DP811.
• Разные варианты подключения потребителей блок питания оснащен дополнительными контактами S+ и S-, благодаря чему можно использовать не только обычную 2-проводную, но и 4-проводную схему подключения в режиме Remote Sense, обеспечивающего выдачу точного номинала напряжения на входы нагрузки, с компенсацией сопротивления соединительных кабелей.
• Универсальное решение для настольного применения и установки в стойку прибор снабжен силовой соединительной колодкой с тыльной стороны корпуса, полностью дублирующей функции клемм на передней панели.

Программные функции

В ходе диагностики и тестирования радиоэлектронных устройств и прочего электрооборудования Rigol DP813A позволяет имитировать различные ситуации при работе их штатных источников питания. Режим тайминга обеспечивает пошаговое изменение выдаваемого напряжения и/или силы тока, с выбираемым уровнем и продолжительностью, а функция задержки производит включение и отключение выхода в заданных временных промежутках. Используя Templet можно выбирать стандартную форму изменения сигнала: синусоидальную, импульсную, пилообразную, ступенчатую, экспоненциальную и т.д. и редактировать в соответствии с требуемым сценарием.

Дополнительно у Rigol DP813A предусмотрена возможность записи выходных параметров в режиме рекордера и анализ получаемых данных встроенными средствами, что дает возможность при проведении испытаний обходиться без внешних средств измерений. При задействовании функции мониторинга можно задавать различные логические комбинации для силы тока, напряжения и мощности, что упрощает проверку серийных образцов по принципу "годен - негоден". Для синхронизации с другим оборудованием без подключения к ПК предусмотрен режим триггера.

Технические характеристики
