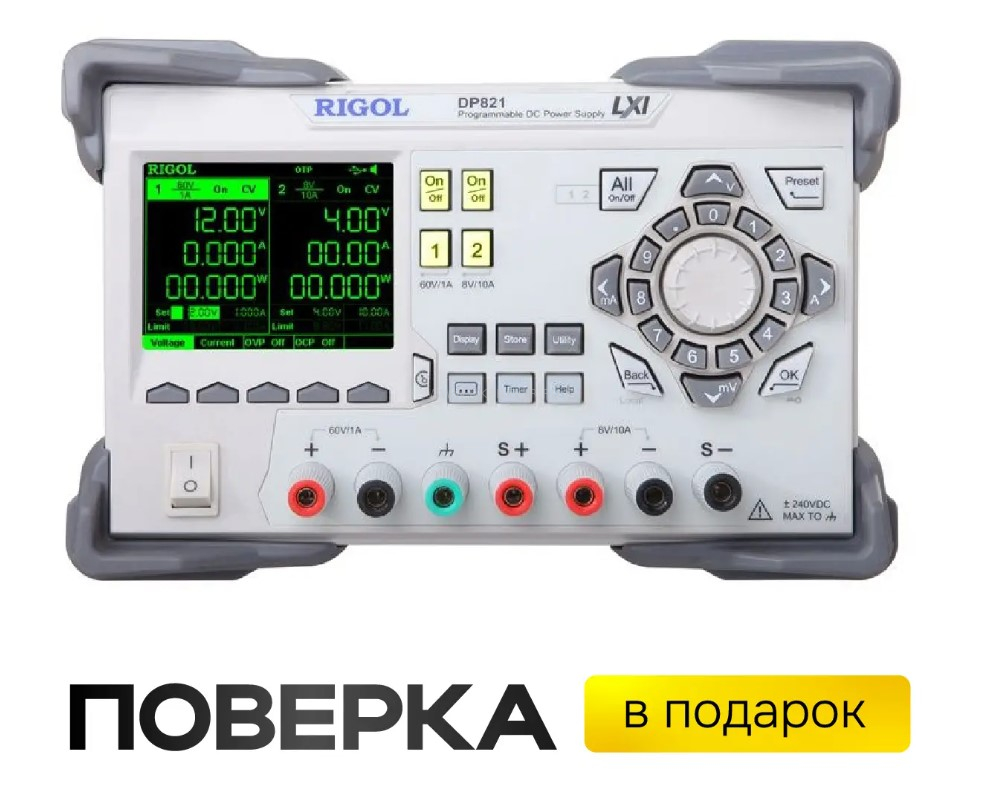

Источник питания RIGOL DP821

Программируемый линейный источник питания постоянного тока Rigol DP821 представляет собой высокопроизводительный лабораторный инструмент, который характеризуется низким уровнем собственных шумов, поддерживая гарантированную точность выдаваемых параметров.

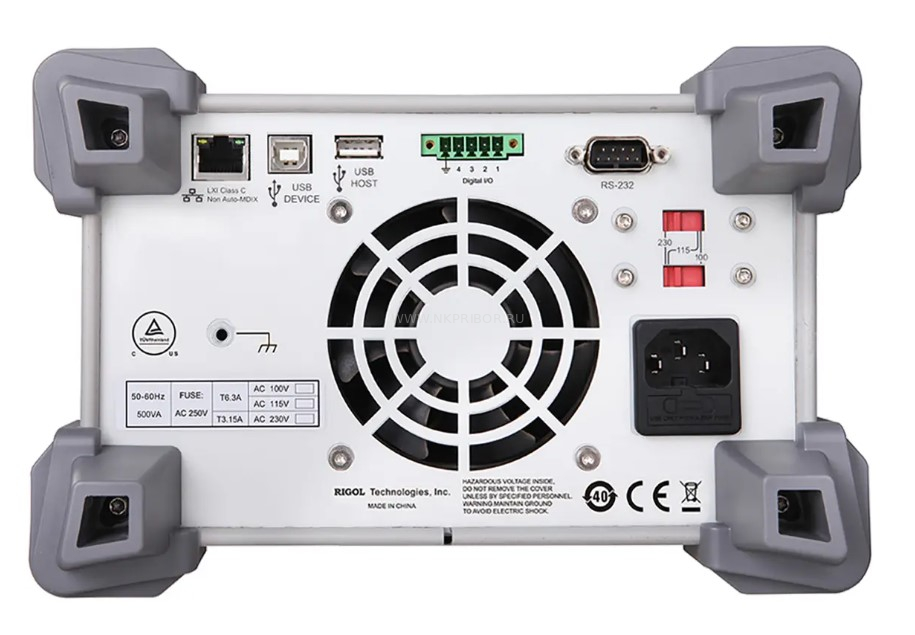

Для работы с потребителями разных типов общей мощностью до 140 Вт источник питания постоянного тока оснащен двумя каналами, которые отличаются диапазонами регулировки напряжения, до 8 В и 60 В, и токоотдачей до 10 А и 1 А соответственно, а также дополнительными измерительными выходами для реализации 4-линейной схемы подключения, обеспечивающей автоматическую компенсацию энергопотерь в соединительных проводах. Устройство поддерживает режим дистанционного управления, для чего оборудуется USB портом, и может быть опционально дооснащено интерфейсами LAN, RS232, Digital IO и переходником USB-GPIB.

Стандартные функции Rigol DP821

• Timer используется для воспроизведения различных сценариев автоматического изменения напряжения, тока или мощности на выходах, устанавливая их уровень, задаваемый в настройках, в пошаговом режиме с выбранной длительностью; функция Delayer служит для задания времени задержки.
• Templet позволяет выбирать стандартные шаблоны изменения параметров на выходе: синусоидальный, импульсный, пилообразный, нарастание и убывание в ступенчатом или экспоненциальном режиме и т.д., а также редактировать и сохранять их.
• Recorder обеспечивает запись выходных характеристик с выбираемой в настройках периодичностью от 1 до 99999 с в виде файла *.rof во внутреннюю память или на подключенный USB-накопитель длительностью до 2048 точек и до 614 400 точек соответственно, с целью последующего анализа внешними или встроенными средствами.

Опциональные режимы

Rigol DP821 поддерживает возможность расширения первичной функциональности до уровня A-версии с помощью дополнительных опций. Используя функцию анализатора, можно просматривать статистические данные при обработке файлов, сохраненных в режиме рекордера. При активации мониторинга прибор автоматически выполняет выбранное в настройках действие: отключение канала, выдачу оповещения либо звукового сигнала, при выполнении определенных условий достижения заданного показателя напряжения, силы тока или мощности, либо логической цепочки из комбинации указанных параметров. Триггер реализует сопряжение блока питания с внешним лабораторным оборудованием, осуществляя запуск прибора при получении сигнала, или выдачу синхроимпульса на другие устройства через интерфейс Digital IO.

Технические характеристики
