Измеритель иммитанса МЕГЕОН 14028

Арт МЕГЕОН 14028
Отзывы: 0

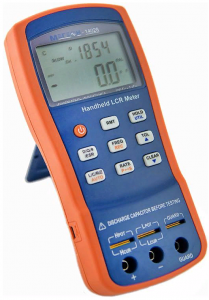

Двухиндикаторный измеритель иммитанса МЕГЕОН 14028 это высокоточная разработка от компании МЕГЕОН

Цена актуальна 10.09.2023

Включает НДС.

В избранное
В сравнение
25 060 p
Выберите количество:
Купить в ВКонтакте
Купить в OZON
Купить в Wildberries

Данный измерительный инструмент позволяет производить измерения сопротивления, индуктивности и емкости электронных компонентов. Поддерживается две схемы питания от внешнего источника питания или от батареи 9В. Благодаря высоким показателям точности, а также богатому набору дополнительных функций, портативный измеритель иммитанса МЕГЕОН 14028 сможет полностью заменить старые лабораторные измерители RLC. Данный прибор оснащен функцией автоматического выбора диапазона, что позволяет повысить точность измерений и сэкономить время на дополнительную настройку и калибровку измерителя. Использование качественных компонентов в аппаратной части и современного программного обеспечения позволило повысить точность и снизить показатели погрешности (максимум 0,25%). Все элементы управления эргономично расположены на фронтальной панел

Особенности:

  • Режим допускного контроля
  • Регистрация минимальных, средних и максимальных показаний
  • Интегрированная функция калибровки
  • Звуковое оповещение при нажатии клавиш
  • Автоматическое выключение при длительном простое
  • USB порт для связи с персональным компьютером

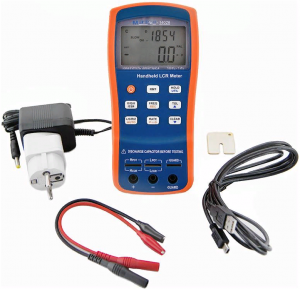

Комплект поставки:

1. Измеритель RLC МЕГЕОН 14028 - 1шт.

2. Щупы с зажимами "крокодил" - 1 комплект.

3. Батарея 9 В тип 6F22 (Крона) 1 шт.

4. Блок питания 12В - 1шт.

5. Провод USB- miniUSB- 1шт.

6. Соединительная пластина - 1 шт.

7. Руководство пользователя и паспорт 1 экз.

8. Гарантийный талон 1 экз.

Технические характеристики МЕГЕОН 14028

Индуктивность (L) и добротность (вычисляется по формуле)

Диапазон

Отображаемый

диапазон

Погрешность

Режим эквивалентной

схемы

L.

D,"

100 Гц/120 Гц

1000 Гн

400.0 ... 1000.0 Гн

1 00 %+3

0.0100

параллельная

400 Гн

40.00 ... 399.99 Гн

0 35 %+2

0.0035

параллельная

40 Гн

4.000 ... 39.999 Гн

0 25 %+2

0.0025

параллельная

4 Гн

400.0 ... 3.9999 Гн

0 25 %+2

0.0025

400 мГн

40.00 ... 399.99 мГн

0 25 %+2

0.0025

последовательная

40 мГн

4 000 ... 39.999 мГн

0.45 %+2

0.0045

последовательная

4 мГн

0 ... 3.999 мГн

1.40 %+5

последовательная

1 кГц

100 Гн

40.00 ... 100.00 Гн

1 00 %+3

0.0100

параллельная

40 Гн

4.000 ... 39.999 Гн

0 35 %+2

0.0035

параллельная

4 Гн

400.0 ... 3.9999 Гн

0 25 %+2

0.0025

параллельная

400 мГн

40.00 ... 399.99 мГн

0 25 %+2

0.0025

40 мГн

4 000 ... 39.999 мГн

0 25 %+2

0.0025

последовательная

4 мГн

400 0 мкГн ... 3.9999 мГн

0.45 %+2

0.0045

последовательная

400 мкГн

0.0 ... 399.9 мкГн

1.40 %+5

последовательная

10 кГц

1000 мГн

400.0 ... 999.99 мГн

0 80 %+3

0.0080

параллельная

400 мГн

40.00 ... 399.99 мГн

0 35 %+2

0.0035

параллельная

40 мГн

4 000 ... 39.999 мГн

0 25 %+2

0.0025

4 мГн

400 0 мкГн ... 3.9999 мГн

0 30 %+2

0.0030

последовательная

400 мкГн

40 00 ... 399 99 мкГн

0.45 %+2

0.0045

последовательная

40 мкГн

0 00 ... 39.99 мкГн

1.40 %+5

последовательная

Емкость (С) и тангенс угла потерь (D)

Диапазон

Отображаемый

диапазон

Погрешность

Режим эквивалентной

схемы

с.

D.*

100 Гц/120 Гц

20 мФ

4.000 ... 20.000 мФ

5.00 %+5

±0.0500

последовательная

4 мФ

400.0 мкФ ... 3.9999 мФ

1.00 %+3

±0.0100

последовательная

400 мкФ

40 00 ... 399 99 мкФ

0.35 %+2

±0.0035

последовательная

40 мкФ

4.000-39.999 мкФ

0.25 %+2

±0.0025

последовательная

4 мкФ

400.0 нФ ... 3.9999 мкФ

0.25 %+2

±0.0025

--

400 нФ

40.00 ... 399.99 нФ

0.25 %+2

±0.0025

параллельная

40 нФ

4 000 ... 39 999 нФ

0.35 %+3

±0.0035

параллельная

4 нФ

0 пФ ... 3 999 нФ

1.25 %+5

параллельная

1 кГц

1000 мкФ

400.0 ... 999 99 мкФ

2.00 %+5

±0.0200

последовательная

400 мкФ

40 00 ... 399 99 мкФ

1.00 %+3

±0.0100

последовательная

40 мкФ

4.000 ... 39.999 мкФ

0.35 %+2

±0.0035

последовательная

4 мкФ

400.0 нФ ... 3.9999 мкФ

0.25 %+2

±0.0025

последовательная

400 нФ

40.00 ... 399.99 нФ

0.25 %+2

±0.0025

--

40 нФ

4 000 ... 39 999 нФ

0.25 %+2

±0.0025

параллельная

4 нФ

400 0 пФ ... 3.9999 нФ

0.35 %+3

±0.0035

параллельная

400 пФ

0.0 пФ ... 39.99 нФ

1.25 %+5

параллельная

10 кГц

100 мкФ

40 00 ... 100 00 мкФ

3.00 %+5

±0.0300

последовательная

40 мкФ

4.000 ... 39.999 мкФ

1.50 %+3

±0.0150

последовательная

4 мкФ

400.0 нФ ... 3.9999 мкФ

0.35 %+2

±0.0035

последовательная

400 нФ

40.00 ... 399.99 нФ

0.25 %+2

±0.0025

последовательная

40 нФ

4 000 ... 39 999 нФ

0.25 %+2

±0.0025

4 нФ

400 0 пФ ... 3.9999 нФ

0.25 %+2

±0.0025

параллельная

400 пФ

40.00 ... 399.99 пФ

0.35 %+3

±0.0035

параллельная

40 пФ

0.00 ... 39.99 пФ

1.25 %+5

параллельная

Импеданс (Z) и угол Фаза (в)

Диапазон

Отображаемый

диапазон

Погрешность

Режим эквивалентной

схемы

Z.

0е

100 Гц-10 кГц

10 МОм

4.000-10.000 МОм

3.00 %+5

±1.75°

параллельная

4 МОм

400 0 Юм ... 3.9999 МОм

1.25 %+3

±0.75°

параллельная

400 кОм

40.00 ... 399.99 Юм

0.35 %+2

±0.25°

параллельная

40 кОм

4.000 ... 39.999 Юм

0.25 %+2

±0.15°

параллельная

4 кОм

400.0 Ом ... 3.9999 Юм

0.25 %+2

±0.15°

400 Ом

40.00 ... 399.99 Ом

0.25 %+2

±0.15°

последовательная

40 Ом

4.000 ... 39 999 Ом

0.35 %+2

±0.25°

последовательная

4 Ом

0.4000 ... 3.9999 Ом

1.00 %+3

±0.60°

последовательная

0.4 Ом

0.0000 ... 0.3999 Ом

3.00 %+5

последовательная

100 кГц

10 МОм

4.000 ... 10.000 МОм

8.00 %+20

±4.60°

параллельная

4 МОм

400 0 Юм ... 3.9999 МОм

3.00 %+10

±1.75°

параллельная

400 кОм

40.00 ... 399.99 Юм

1.20 %+5

±0.69°

параллельная

40 Юм

4.000 ... 39.999 Юм

0.80 %+2

±0.46°

параллельная

4 Юм

400.0 Ом ... 3.9999 Юм

0.50 %+2

±0.30°

400 Ом

40.00 ... 399.99 Ом

0.50 %+2

±0.30°

последовательная

40 Ом

4.000 ... 39 999 Ом

0.80 %+5

±0.46°

последовательная

4 Ом

0.4000 ... 3.9999 Ом

2.50 %+10

±1.43°

последовательная

0.4 Ом

0.0000 ... 0.3999 Ом

6.00 %+20

последовательная

Основные характеристики

Параметр

Значение

Измеряемые величины

основной параметр: L/C/R/Z

доп. параметр: D/Q/0/ESR

Основной параметр

отображаемый диапазон и разрешение

Дополнительный параметр

Отображаемый диапазон

Разрешение

ESR

0.0000 ... 999.9

0.0001

D

0.0000 ... 9.999

0.0001

Q

0.0000 ... 9999

0.0001

0

-179.9°... 179.9°

0.01°

Питание

Батарея 9В тип 6F22 (Крона) 1шт или адаптер постоянного напряжения 12В

Условия эксплуатации

Температура: 0...40°С

Относительная влажность: 1070%

Условия транспортировки

Температура: -20...50°С

Относительная влажность: 0...80% без выпадения конденсата

Размеры

91х41х190мм

Масса

375 г
