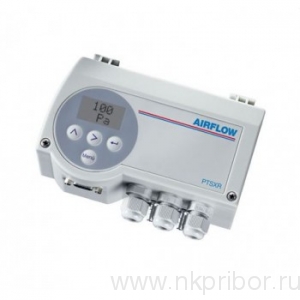

Измеритель объемного потока PTSXR
Арт PTSXR
прибор для измерения давления, объемного и массового расхода и скорости/ масштабирование/ 2 переключающих реле максимум 230 VAC, 6 A/ интерфейс RS232
Измеритель объемного потока PTSXR это датчик давления с высокими техническими стандартами, который измеряет и положительное, и отрицательное давление, а также объемный расход, массовый расход и скорость потока. Данный прибор предназначен только для измерений атмосферного воздуха, а не агрессивных газов. Микропроцессор прибора предназначен не только для измерения и отображения задач, он также может контролировать различные пороговые значения. В случае, если один из этих порогов переходит заданное значение, и один из двух реле активируется, включается аварийный сигнал, звучащий каждую секунду (интервал регулируется), до тех пор пока не будет отключен или пока значения снова не вернутся в предел диапазона. Для масштабирования давления прибора есть две установки. Эти установки можно выбрать, таким образом можно выбрать даже такие значения как 0 В при 0 Па и 10 В при -250 Па. Устанавливая масштабирование, можно также установить соответствующий объем и массу, таким образом переключение между объемом и массой возможно даже во время работы. Значения могут быть установлены в пределах от 0,1 до 10000 м і или кг. Прибор PTSXR оснащен также внутренней защитой от избыточного давления, которая защищает датчик точности давления от разрушения (диапазон перегрузки: 200 раз [максимум 600 кПа]). Также прибор имеет интерфейс RS232 для настройки параметров на компьютере. Индивидуальный дизайн и набор опций позволяет использовать измеритель объемного потока для широкого спектра задач.
· 2 переключающих реле
· степень защиты IP65
· подходит даже для крепления цилиндрической направляющей
· высокая защита от перегрузки (внутренний клапан)
· для измерений в атмосферном воздухе
· интерфейс RS232 (как опция)
· смещение нуль-пункта отсутствует
Технические характеристики
|
Диапазон измерения |
100/250/500 Па 1/2/4/10/20/40/100 кПа масштабирование 10100 % в пределах диапазона измерения |
|
Точность |
0.3 Па + 0.5 от измерений диапазон измерения 60 Па 0.5 % от измерений В диапазоне измерения > 60 Па |
|
Дополнительная точность |
± 0.2 % от измерений # 250 Па |
|
Выходной сигнал |
0 +10 V (RL 2 k ) или -5 +5 V (RL 2 k ) или 0 20 mA (RL 500 ) или 4 20 mA (RL 500 ) |
|
Контактное острие (как опция) |
2 переключащих реле максимум 230 V AC, 6 A |
|
Интерфейсы (как опция) |
RS-232: 9600 бод, 8 бит данных, без бита четности, стоповый бит USB: 12 Мб/с USB 2.0 Full- Speed |
|
Источник питания |
24 VDC 24 VAC 230 / 115 VAC |
|
Дрейф амплитуды/температура |
0.03 % + 0.5 % от измерений |
|
Смещение нульпункта/ температура |
± 0 % (циклическая коррекция нулевой точки) |
|
Перегрузка |
600 кПа в диапазоне измерения 2.5 кПа 200-раз в диапазоне измерения 2.5 кПа |
|
Максимальное системное давление |
10 кПа в диапазоне измерения 10 кПа в диапазоне измерения выше 10 кПа максимальное номинальное давление датчика |
|
Постоянная времени |
25 мс ... 60 с (регулируется) |
|
Кабельное подключение |
3 x M 16 |
|
Соединение под давлением |
Для трубки NW 6 мм |
|
Входной номинал |
~ 5 ВА |
|
Среда для измерения |
Атмосферный воздух, НЕ в среде агрессивных газов |
|
Рабочая температура |
+10 °C ... +50 °C |
|
Температура хранения |
+10 °C ... +70 °C |
|
Дисплей |
Как опция |
|
Степень защиты |
IP 65 |
|
Испытания |
CE |
Комплектация:
1х измеритель объемного потока PTSXR, 1х руководство пользователя
