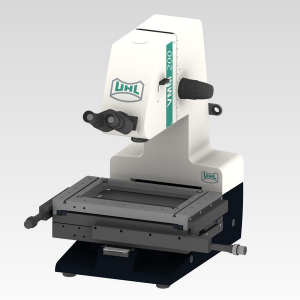

Измерительный микроскоп VMM 200

Высокоточный измерительный микроскоп с ручным или автоматическим управлением.

Технические характеристики

• Оптические телецентрические быстросъемные объективы:10-200х (общее увеличение)
• Диапазон микрообъективов:25-1000х (общее увеличение)
• Измерительный диапазон:250 x 150 мм
• Абсолютная погрешность:1.8+L/200, где L измеряемая длина в мм
• Дискретность:0.0001 мм
• Освещение:проходящий свет, отраженный свет, коаксиальное освещение, широкий выбор дополнительных осветителей

Описание

Измерительный микроскоп VMM 200 имеет виброустойчивое массивное основание из чугуна позволяет работать с этой моделью микроскопа даже в самых тяжелых рабочих условиях.

Предназначен для контроля и измерения деталей после механической обработки, изогнутых и перфорированных, деталей двс, зубчатых передач, режущего и медицинского инструмента.

Варианты освещения: проходящий, отраженный и падающий свет, широкий выбор дополнительных источников освещения. благодаря специализированным объективам и методам контрастирования, микроскоп способен работать в светлом и темном поле, поляризационном контрасте и в дифференциально-интерференционном контрасте (DIC) для решения задач по материаловедению. Высокоточная измерительная система обладает низкой погрешностью благодаря оптоэлектронной передаче информации, основанной на инкрементальной линейной стальной шкале с дискретностью 0,0001 мм. возможность оснащения моторизованными приводами CNC по осям X, Y, Z для работы в автоматических программах измерений. Модульная концепция предлагает каждому заказчику свой индивидуальный вариант исполнения.

Применение: судостроение, автомобильная промышленность, авиакосмическая промышленность, сельскохозяйственное машиностроение, железнодорожное машиностроение, оптико-механическая промышленность, микроэлектроника, металлургия.

Соответствует стандартам PTB и ГОСТ. Отвечает требованиям VDI/VDE 2617. Произведен в Германии.

Специализированная версия микроскопа с наклоняемым штативом позволяет контролировать профили, червячные передачи, сверла в нормальном сечении под углом до +/- 20°

Измерительный стол гарантирует точность измерения 3 мкм на 250 мм измеряемой длины.

• Стабильность результатов измерений за счет роликовых направляющих
• Управляемый X/Y стол на специализированных роликах с измерительным диапазоном 250 x 150 мм.
• Быстрое и удобное ручное позиционирование измерительного стола, опционально с моторизованным приводом.
• Оптоэлектронная система, основанная на инкрементальной линейной стальной шкале.
• Дискретность: 0.0001 мм.
• Опциональная цифровая измерительная система оси Z, измерительный диапазон 150 мм.
• Высокоточная измерительная система с низкой погрешностью.
• Соответствует стандартам PTB и ГОСТ
• Отвечает требованиям VDI/VDE 2617.
• Контроль сложных измерений через оптическую систему и видеокамеру.

Абсолютная погрешность:

• 1.8 мкм + 0.005 x L мкм (где L в мм)
• Основание из чугуна.
• Измерительный диапазон 250 x 150 мм
