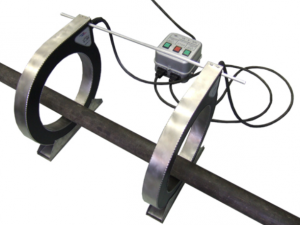

Катушки намагничивания К-300

Катушки намагничивания К-300 предназначены для намагничивания изделий диаметром до 300 мм в процессе магнитопорошкового контроля.

Катушки могут использоваться в составе магнитопорошкового дефектоскопа ДМПУ-1 или работать непосредственно от сети 220В, 50Гц. Для работы от сети необходимо использовать коммутационное устройство УК-К-300.

Технические характеристики одной катушки:

1. Размеры и масса:
диаметр внутренний, мм........................................................................... 300
диаметр наружный, мм............................................................................. 440
длина, мм................................................................................................. 55
масса, кг, не более................................................................................... 15
2. Длина кабеля, м,..................................................................................... 2
3. Активное сопротивление, Ом,.................................................................... 1
4. Индуктивность, мГн,................................................................................ 30
5. Постоянная катушки, (А/см)/А......................................................... 7,0 ? 0,1

Примечание: постоянная определена для напряженности поля в центре катушки.

Максимальное поле в различных режимах:
При работе от сети 220В, 50Гц с коммутационным устройством УК-К-300.
Амплитуда напряженности магнитного поля в центре одной катушки:
в нормальном режиме (последовательное соединение катушек), А/см, не менее, 110
в усиленном режиме (параллельное соединение катушек), А/см, не менее, 220

При работе с дефектоскопом ДМПУ-1:
Амплитуда напряженности магнитного поля в центре одной катушки
в режиме переменного тока, А/см, не менее............................................ 110
в режиме постоянного тока, А/см, не менее............................................ 110
