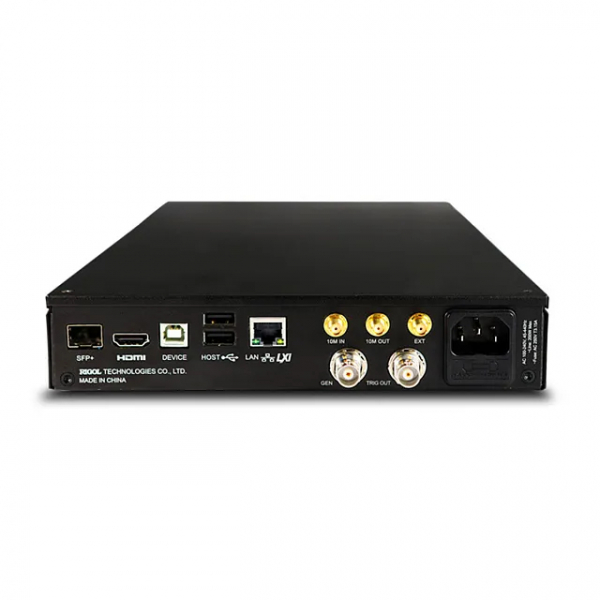

Компактный цифровой осциллограф RIGOL DS8104-R

Цифровой осциллограф Rigol DS8104-R четырехканальное устройство из семейства UltraVision II, которое сконструировано на микросхемах ASIC с процессором Phoenix собственной разработки, благодаря чему характеризуется низкой шумностью и высокой производительностью. Обладая сходными характеристиками с серией MSO8000, прибор выполнен в компактном защищенном корпусе, без встроенного дисплея, и за счет широкого диапазона рабочих температур подходит для эксплуатации в промышленных условиях. От младшей модификации серии DS8000-R цифровой осциллограф отличается расширенной полосой пропускания, до 1 ГГц, увеличенной в два раза максимальной частотой выборки, а также поддержкой программных опций, позволяющих выполнять анализ глазковых диаграмм и джиттера в реальном времени.

Многозадачность и гибкость

Как устройство многофункционального типа, осциллограф Rigol DS8104-R способен заменить собой ряд других лабораторных приборов, позволяя минимизировать количество инструментария при решении сложных задач. В базовом варианте он реализует в себе функции устройства для визуального контроля формы сигнала, анализатора спектра, цифрового вольтметра, частотомера и 48-битного сумматора. Дополнительные функции активируются программными опциями. Технология UltraVision II обеспечивает возможность аппаратных измерений с задействованием полной памяти.

Оборудование может применяться автономно, как настольный прибор при подключении внешнего HDMI-дисплея и компьютерной мыши, клавиатуры или другой периферии, либо работать в составе автоматизированных стендов и установок с дистанционным управлением. Наличие встроенной системы тактирования и синхронизации, а также поддержка совместной работы с опциональным 64-канальным модулем синхронизации, дает возможность производить объединение нескольких идентичных устройств, до 128 шт., в многоканальную установку, с ее гибким масштабированием под конкретные задачи. Осциллограф Rigol DS8104-R может применяться как с пассивными, так и с активными пробниками. Программный пакет SDK с открытым кодом дает возможность разрабатывать приложения в соответствии с индивидуальными требованиями.

Режимы, доступные в качестве опций

• Синхронизация шин и декодирование протоколов RS232, SPI, I2C, I2S, FlexRay, CAN, LIN, MIL-STD-1553.
• Анализ систем питания с контролем мощностных характеристик.
• Исследование качества сигналов с использованием глазковых диаграмм и трендов джиттера.
• Генерация функций и сигналов произвольной формы, с модуляцией и свипированием.

Характеристики:

Комплектация:

• Цифровой осциллограф RIGOL DS8104-R
• Кабель USB
• Кабель питания;
• Комплект для монтажа в стойку;
• Комплект для разработки программного обеспечения (с открытым исходным кодом, доступен для загрузки с официального сайта RIGOL).
