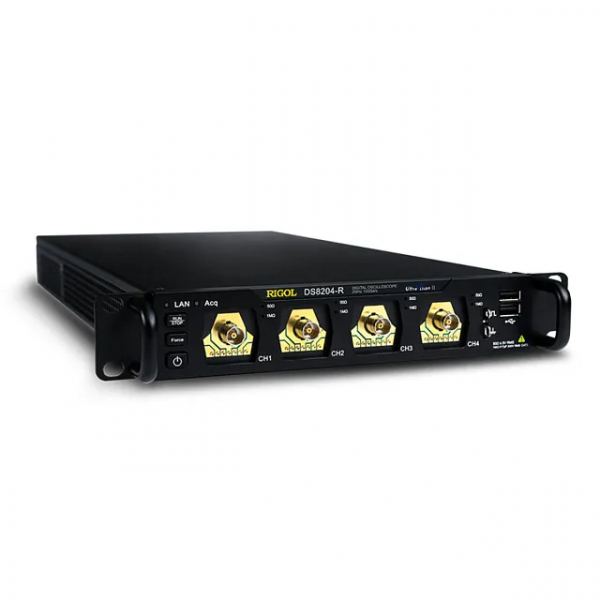

Компактный цифровой осциллограф RIGOL DS8204-R

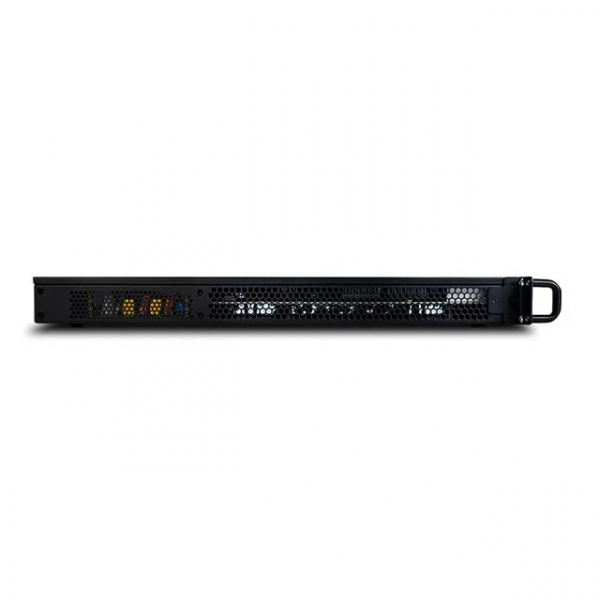

Цифровой осциллограф Rigol DS8204-R – высокопроизводительное многофункциональное устройство в четырехканальном исполнении с полосой пропускания 2 ГГц, на основе ASIC-чипсета с процессором Phoenix, реализующее в своей работе технологию UltraVision II. Представляя собой прибор стоечного типа, изделие выполнено в слим-корпусе формата 1U половинной ширины, без дисплея и внешних органов управления, и может работать в диапазоне температур от –40 до+50°C, благодаря чему является оптимальным вариантом для использования в составе лабораторных установок и промышленных контрольно-испытательных систем.

Преимущества Rigol DS8204-R

• Многофункциональность – оборудование поддерживает расширенный перечень функций обработки данных и снабжен встроенным цифровым вольтметром и частотомером, при установке опций дополнительно доступны режимы декодирования протоколов, формирования сигналов произвольной формы, анализа источников питания, измерения джиттера и пр.

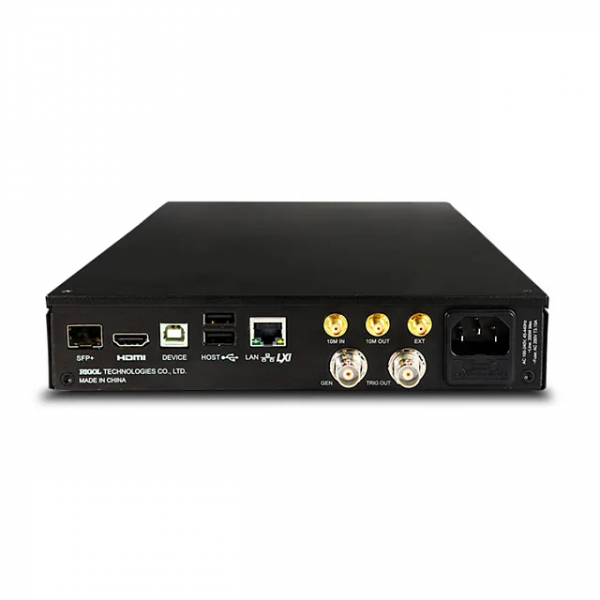

• Расширенные коммуникационные возможности – помимо традиционных для данного класса устройств портов USB, LAN-LXI и HDMI, а также опционального GPIB, цифровой осциллограф оборудован интерфейсом SFP+, обеспечивающим высокоскоростную передачу данных до 10 Гбит/с, с задействованием оптоволоконных каналов связи.
• Возможность масштабирования – наличие встроенной системы тактирования и синхронизации позволяет с помощью опционального 64-канального модуля объединять до 128 подобных осциллографов в общую систему, обеспечивая одновременные измерения и анализ по 512 каналам, с поддержкой калибровки на месте применения.

Высокопроизводительное решение для различных применений

Четырехканальный осциллограф Rigol DS8204-R обладает наиболее широким частотным диапазоном в серии DS8000-R, при частоте выборки в реальном времени до 10 Гвыб./с. Стандартная глубина памяти изделия составляет 500M на канал, что при скорости захвата до 600 000 осц./с упрощает выявление сбоев и непериодических аномалий при значительной длине сигнала. Возникновение редких событий можно фиксировать по градации интенсивности на 256-уровневом дисплее при активации режима послесвечения.

В базовой конфигурации поставляется с облегченной версией ПО для многоканального сбора данных UltraDAQ-Lite, которое позволяет синхронно управлять одновременно 4 приборами. В автономном режиме управление осуществляется с использованием команд SCPI. Для этих целей можно применять ПО Ultra Sigma либо инструменты программирования для пакетной отправки автоматических команд, такие как LabVIEW, Visual Basic, Excel и пр.

Характеристики:

Комплектация:

• Компактный цифровой осциллограф RIGOL DS8204-R
• Кабель USB
• Кабель питания;
• Комплект для монтажа в стойку;
• Комплект для разработки программного обеспечения (с открытым исходным кодом, доступен для загрузки с официального сайта RIGOL).
