Константа ВД1 для контроля замковой резьбы бурового оборудования

Принцип действия
Комплект состоит из сканера наружной резьбы с двумя держателями различного размера, двумя сканерами внутренней резьбы, блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов. Сканеры укомплектованы взаимозаменяемыми вихретоковыми преобразователями с каретками.
Для контроля наружной резьбы используется сканер наружной резьбы «Паук» СПН-65-203. В зависимости от диаметра проходного отверстия в трубе выбирается требуемый держатель, цанговый держатель ЦД-25-55 для труб с проходным отверстием с диаметром от 25 до 55 мм либо рычажный держатель РД-50-135 для труб с проходным отверстием с диаметром от 50 до 135 мм. Держатель закрепляется на сканере. Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие.
Для контроля внутренней резьбы, в зависимости от её диаметра, используется сканер внутренней резьбы «Паук» СПВ-65-108 (для резьбы от З-65 до З-108) или СПВ-101-203 (для резьбы от З-101 до З-203). Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты.
Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы. Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.
При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее отображается глубина обнаруженной трещины.
Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.
Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.
Контроль разгрузочной канавки и галтельных переходов производится высоколокальным преобразователем карандашного типа (ПФ-ОН-4-Fe).
Для контроля тела бурильной трубы, выборок под ключ и сварных швов приварных замков производится преобразователем карандашного типа для грубых поверхностей (ПФ-ОН-14-Fe, поставляется по требованию потребителя).
Метрологические характеристики прибора и каждого преобразователя подтверждаются на контрольных образцах.

один комплект для контроля любой наружной и внутренней замковой резьбы с углом профиля 60°;

• быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы;
• не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,5 мм;
• отсутствие физического контакта преобразователя с резьбой исключен износ и повреждение преобразователя;
• настройка дефектоскопа нажатием одной кнопки;
• измерение глубины и протяженности обнаруженных трещин;
• нет необходимости расшифровывать сложные диаграммы комплексной плоскости, вся обработка сигналов производится автоматически;
• оперативная замена каретки и преобразователя позволяет контролировать резьбы различных профилей изделий из магнитных и немагнитных материалов;
• возможность контроля всех витков резьбы;
• отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя;
• универсальность кареток (подходят для любого сканера и для ручного (не механизированного) контроля);
• контроль разгрузочных канавок высоколокальным преобразователем;
• контроль тела трубы, выборок под ключ, сварного шва приварных замков (преобразователь поставляется по требованию потребителя).

Комплект поставки:

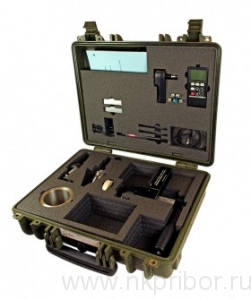

Кейс 1:

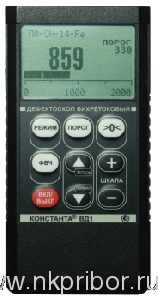

• блок обработки информации вихретоковый дефектоскоп «Константа ВД1»;
• преобразователь ПФ-ОН-4-Fe;
• контрольный образец СО-210.01 (Fe);
• сканер типа «Паук» СПН-65-203 (для наружной резьбы) в составе:
• сканер типа «Паук» СПН-65-203 без держателей;
• цанговый держатель ЦД-25-55;
• рычажный держатель РД-55-135;
• преобразователь ПФ-Р4-1х3-Fe с кареткой ККЗ-4;
• контрольный образец КО-102Н-IV-3;
• наушники;
• аккумуляторы ААА 4 шт.;
• зарядное устройство;
• скотч тефлоновый армированный;
• защитный колпачок для преобразователя ПФ-ОН-4-Fe 4шт.;
• диск с программным обеспечением для передачи данных в ПК;
• кабель USB;
• комплект документации;
• наручный поворотный держатель НПД-1;
• кейс.

Размер кейса: 480 Ч 430 Ч 155 мм.
Вес кейса: не более 9 кг.

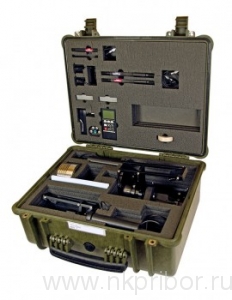

Кейс 2:

• сканер типа «Паук» СПВ-65-108 (для внутренней резьбы) в составе:
• сканер типа «Паук» СПВ-65-108;
• преобразователь ПФ-Р4-1х3-Fe (с удлиненным кабелем) с кареткой ККЗ-4;
• сканер типа «Паук» СПВ-101-203 (для внутренней резьбы) в составе:
• сканер типа «Паук» СПВ-101-203;
• преобразователь ПФ-Р4-1х3-Fe (с удлиненным кабелем) с кареткой ККЗ-4;
• комплект документации;
• кейс.

Размер кейса: 520 Ч 440 Ч 232 мм.
Вес кейса: не более 14 кг.

Дополнительно могут быть поставлены

• контрольные образцы дефектов резьбы;
• преобразователь для контроля тела трубы, выборок под ключ, сварного шва приварных замков ПФ-ОН-14-Fe и контрольный образец к нему СО-211.01 (Fe);
• преобразователь ПФ-ОН-4-Ti для контроля разгрузочной канавки и галтельных переходов изделий из немагнитных сталейи контрольный образец СО-210.09 (SS-NFM);
• преобразователи и каретки для контроля резьбы других типов.
