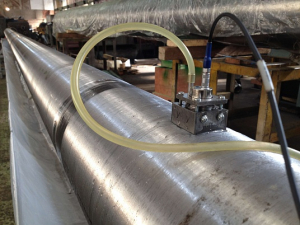

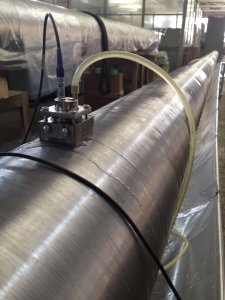

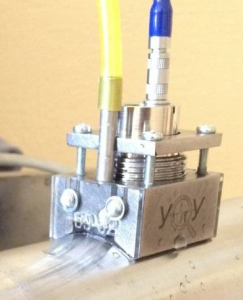

Комплект устройств для ориентации ультразвуковых преобразователей

Объекты контроля

• Заготовки круглой и прямоугольной формы сечения из проката, поковок, отливок;
• Готовые детали цилиндрической и прямоугольной формы при изготовлении, ремонте и эксплуатации;
• Сварные и паяные соединения металлических и полиэтиленовых изделий

Преимущества

• Совместим с отечественными и импортными ультразвуковыми дефектоскопами общего назначения
• Возможно применение с многоканальными дефектоскопами
• Выполняет функции обычных и притертых (профилированных) преобразователей
• Диапазон настройки направления излучения - 360Є
• Обнаруживает дефекты любой ориентации
• Конструкция локальной ванны исключает попадание пузырьков в щелевой зазор и минимизирует расход контактной жидкости
• Стабильный акустический контакт и чувствительность контроля
• Позволяет проводить контроль по вогнутой цилиндрической поверхности
• Обеспечивает увеличенный ресурс ПЭП ввиду отсутствия физического контакта с объектом контроля
• Ударо-, износо-, коррозионно-стойкий корпус УОУ выполнен с учетом законов эргономики
• Приспособлен для цеховых и полевых условий применения

Технические характеристики

Комплект поставки

• Устройство для ориентации ультразвуковых преобразователей (УОУ) 3 шт.;
• Набор шторок к УОУ для контроля по плоской, выпуклой и вогнутой цилиндрической поверхности 180 шт.;
• Набор оснастки для контроля сварных соединений 1 шт.;
• Рулетка 5м 1 шт.;
• Набор щупов 2 (ТУ 2-034-225-87) 1 шт.;
• Кронциркуль 1 шт.;
• Маркер 1 шт.;
• Отвертка комбинированная 1 шт.;
• Набор винтов (М3х16; М3х12; М3х6) 1 шт.;
• Коллектор с кранами 1 шт.;
• Шланг для подачи контактной жидкости 10 м;
• Переходник 1/2" штуцер Ш6 мм 1 шт.;
• Футляр 1 шт.;
• Паспорт на комплект устройств для ориентации ультразвуковых преобразователей 1 шт.

По специальному заказу состав комплекта может быть расширен, в том числе дополнен ультразвуковыми преобразователями под решаемые задачи.

Преобразователи, применяемые с данным комплектом:

• Прямые совмещенные П311 (f=1,8...10,0 МГц);
• Прямые раздельно-совмещенные П312 (f=1,8...10,0 МГц);
• Наклонные совмещенные П321 (f=1,8...10,0 МГц, =10...75°).

Особенности

• Наличие в лаборатории неразрушающего контроля комплекта УОУ исключает необходимость приобретения притертых (продольно или поперечно) ультразвуковых преобразователей.
• Благодаря возможности настройки УОУ для контроля изделий с широким диапазоном радиусов кривизны поверхности отсутствует нужда в приобретении большого количества преобразователей. Например, наличие двух преобразователей (прямого и одного наклонного) в составе комплекта УОУ дают возможность контролировать прутки диаметром от 50 мм и обнаруживать дефекты любой ориентации.
• Малое количество преобразователей сокращает расходы на ежегодные процедуры поверки.
• Контактно-щелевой метод ультразвукового контроля, реализованный в УОУ, позволяет в несколько раз увеличить срок службы преобразователей за счет отсутствия физического контакта с объектом контроля.
• Применение воды в качестве контактной жидкости исключает сложную операцию по удалению масла при пооперационном контроле сварочных работ.
• Благодаря точности позиционирования ультразвукового преобразователя относительно объекта контроля обеспечивается стабильный акустический контакт и, соответственно, чувствительность.
• Для обнаружения дефектов различной ориентации имеется возможность установки направления ввода УЗ волны вращением преобразователя вокруг своей оси относительно корпуса.
• Особая форма шторок позволяет минимизировать расход контактной жидкости. Для обеспечения акустического контакта достаточно гидростатического давления жидкости в системе подачи.
• Качество воды не влияет на акустический контакт. Единственное требование отсутствие механических частиц.
