Константа ВД1 для контроля резьбы валов, шпилек и гаек насосно-компрессорного оборудования

Комплект для обнаружения и измерения размеров трещин во впадине наружной и внутренней резьбы, на галтельных переходах, подшипниковых узлах и поверхности тела деталей насосно-компрессорного оборудования

Назначение:

Обнаружение и измерение размеров трещин во впадине наружной и внутренней резьбы, на галтельных переходах, подшипниковых узлах и поверхности тела деталей насосно-компрессорного оборудования.

Внесен в методику СТО 0300112 «Поршневые компрессоры нефтеперерабатывающих, нефтехимических, химических и родственных им предприятий. Эксплуатация, технический надзор, ревизия, отбраковка и ремонт».

Принцип действия:

Комплект состоит из пружинящих сканеров наружной и внутренней резьбы, двух преобразователей с каретками, блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов.

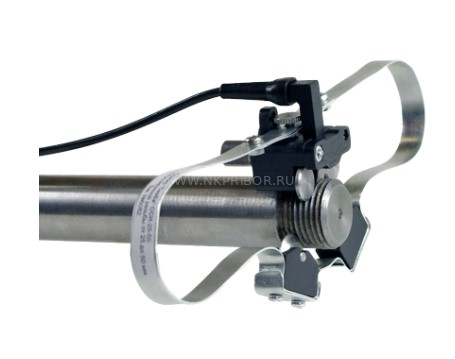

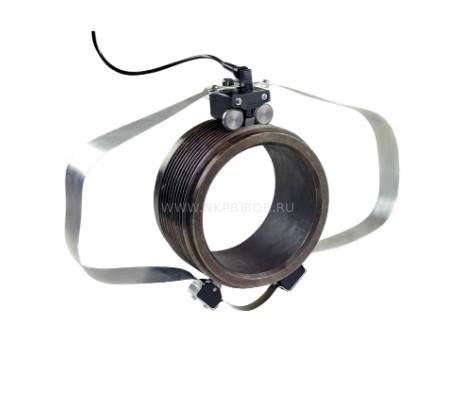

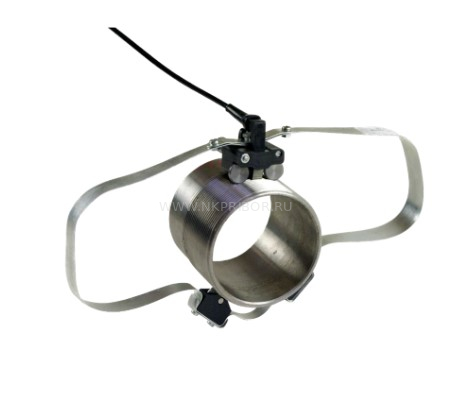

Для контроля наружной резьбы используются сканеры наружной резьбы «Скоба» ССН-25-50, ССН-45-90, ССН-70-140 или ССН-105-210 в зависимости от диаметра контролируемой резьбы.

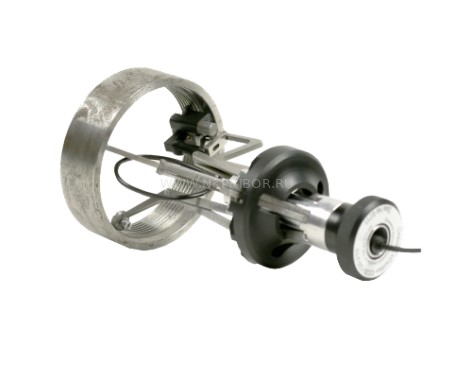

Для контроля внутренней резьбы используются сканеры внутренней резьбы «Скоба» ССВ-50-130 или ССВ-120-210 в зависимости от диаметра контролируемой резьбы.

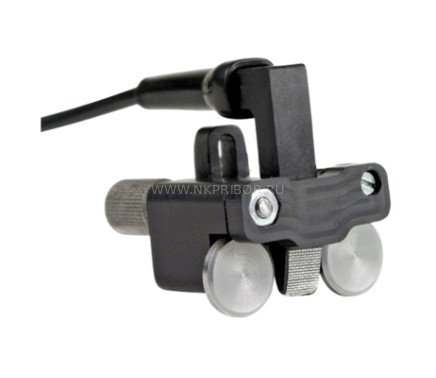

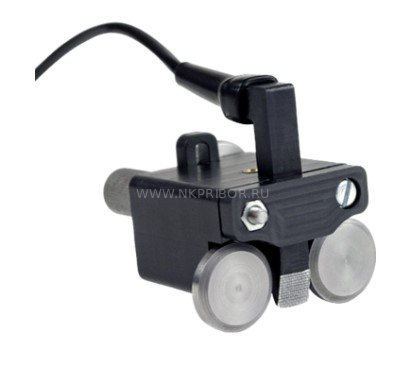

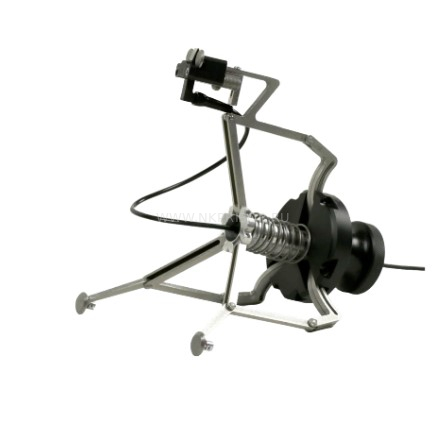

Каретка с преобразователем закрепляется на пружинящей скобе, которая обеспечивает ее надежное удержание на резьбе. Оператор вращает вручную пружинную скобу с кареткой, прокатывая его по всей длине ручейка резьбы. При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект», и на дисплее отображается глубина обнаруженной трещины.

Сканирование резьбы допускается проводить без ее предварительной очистки от грязи и смазки. Допускаемая толщина грязи и смазки до 0,5 мм. Изменение зазора между преобразователем и резьбой, обусловленного наличием грязи и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора.

Результаты контроля отображаются на индикаторе в виде глубины трещины с дискретностью 0,01 мм нет необходимости расшифровывать сложные диаграммы комплексной плоскости.

Контроль галтельных переходов, подшипниковых узлов и поверхности валов проводится с использованием высоколокального преобразователя.

Метрологические характеристики прибора подтверждаются на контрольных образцах.

Особенности:

• два преобразователя с каретками позволяют контролировать изделия с любой метрической резьбой с шагом от 1,4 до 8 мм

• быстрая установка и снятие сканера с объекта контроля, простота и высокая скорость сканирования резьбы

• не требуется настройка сканера при переходе с одной резьбы на другую

• не требуется тщательная очистка резьбы перед сканированием, допускаемая толщина загрязнения и остатков смазки до 0,5 мм

• отсутствие физического контакта преобразователя с резьбой исключен износ и повреждение преобразователя

• настройка дефектоскопа нажатием одной кнопки

• измерение глубины и протяженности обнаруженных трещин

• нет необходимости расшифровывать сложные диаграммы комплексной плоскости вся обработка сигналов производится автоматически

• контроль как наружной, так и внутренней резьбы

• возможность контроля всех витков резьбы

• отсутствие закручивания кабеля преобразователя при контроле резьбы благодаря наличию антискручивателя

• универсальность кареток (подходят для любого сканера и для ручного (не механизированного) контроля)

Комплект поставки:

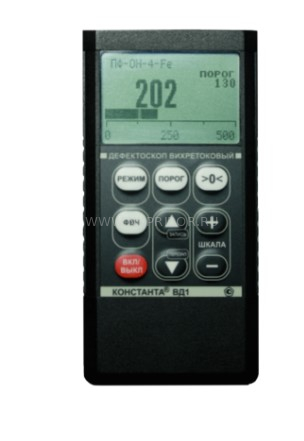

• блок обработки информации;
• преобразователь ПФ-ОН-4-Fe;
• преобразователь ПФ-Р1-0,5х3-Fe с кареткой ККТ-1;
• преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2;
• сканер типа «Скоба» ССН-25-50 (для наружной резьбы);
• сканер типа «Скоба» ССН-45-90 (для наружной резьбы);
• сканер типа «Скоба» ССН-70-140 (для наружной резьбы);
• сканер типа «Скоба» ССН-105-210 (для наружной резьбы);
• сканер типа «Скоба» ССВ-50-130 (для внутренней резьбы);
• сканер типа «Скоба» ССВ-120-210 (для внутренней резьбы);
• контрольный образец СО-210.01 (Fe);
• контрольный образец КО-20Н-1,5Т-3;
• контрольный образец КО-56Н-3Т-3;
• контрольный образец KO-90H-4T-3;
• наушники;
• аккумуляторы ААА (4 шт.);
• зарядное устройство;
• скотч тефлоновый армированный;
• диск с ПО для ПК;
• кабель USB;
• комплект документации;

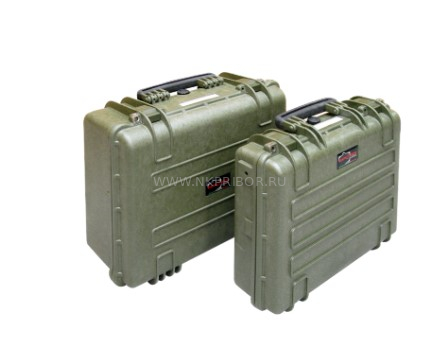

• два кейса.
