Контрольный образец КО-281М-1 для измерения трещин

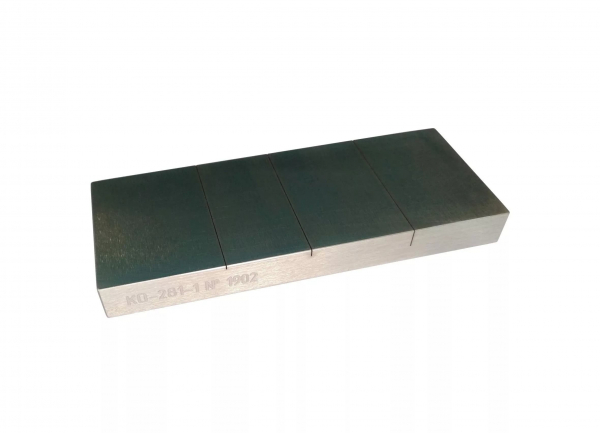

Контрольный образец КО-281М-1 предназначен для проверки работоспособности электропотенциального трещиномера 281М.

Перед каждым применением прибора для измерения глубины трещин на изделии, необходимо проверить его работу на контрольном образце.
Образец КО-281М-1 внесен в Госреестр СИ Российской Федерации.

Основные характеристики КО-281М-1:

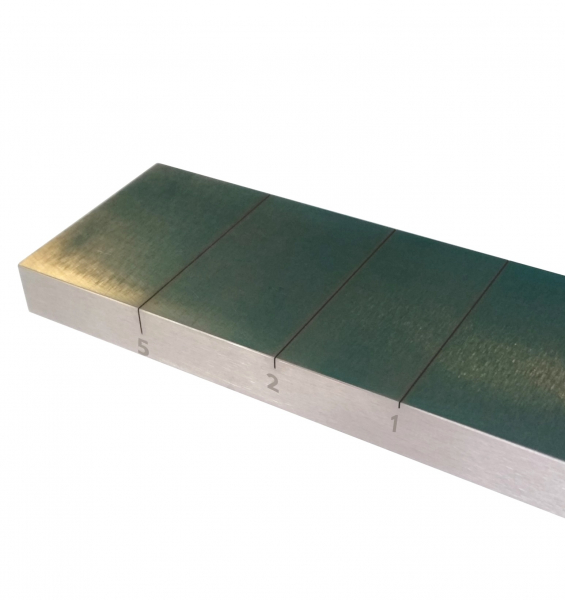

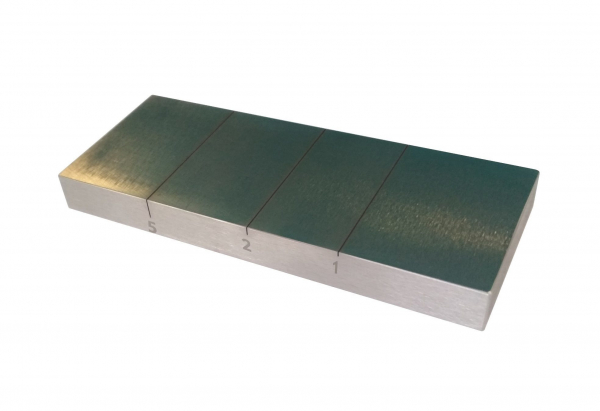

• На образце КО-281М-1 сымитированы 3 трещины различной глубины: 1, 2, и 5 мм.

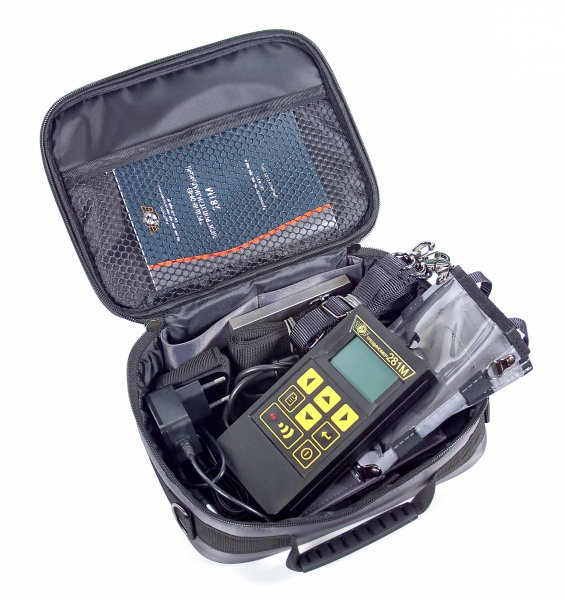

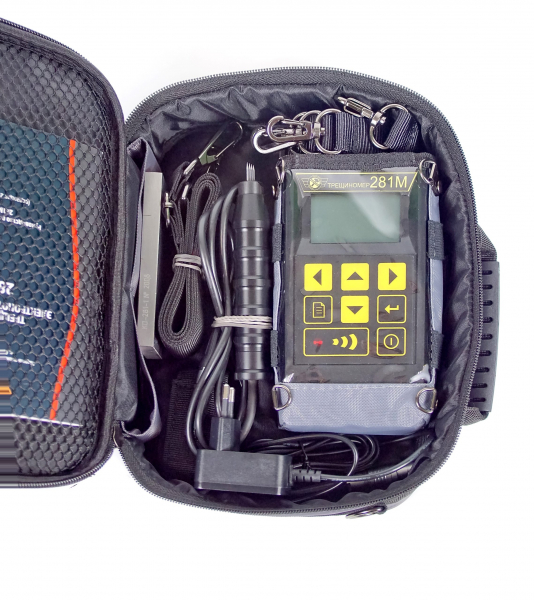

• Входит в стандартный комплект поставки трещиномера.

Подготовка к измерениям с помощью трещиномера 281М

1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.
В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.

Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.

2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце и на изделии:

• область бездефектного участка (для снятия показаний «нуля»),
• контролируемую область трещины.

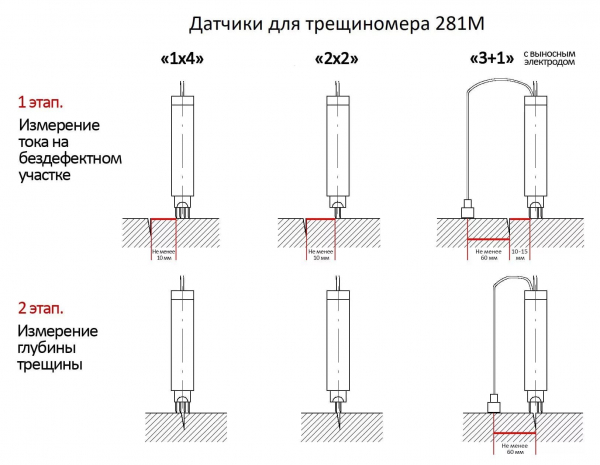

Измерение глубины трещины выполняется в два этапа:

1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.

– Измерение датчиками «1х4» и «2х2» проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.

– Первый токовый электрод датчика «3+1» должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.

Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.

Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).

2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.

На экране прибора появится результат измерения глубины трещины в миллиметрах.
