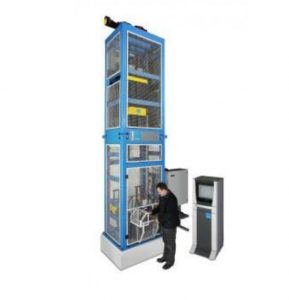

Модельный ряд копров с падающим грузом DWT предназначен для измерения характеристик разрушения и характеристик пластичности стали в соответствии со следующими стандартами: 5L3, EN 10274, ASTM-E 436 и Pellini.
- Очень прочная конструкция выдерживает сложные испытания с высокой энергией.
- Легко заменяемые контактные части упрощают техническое обслуживание стоимость эксплуатации.
- Очень высокий уровень безопасности обеспечивается резервированными системами, соответствующими стандартам: 89/392 / EEC и 91/368 / EEC.
- Система управляемых масс для обеспечения правильной геометрии удара на протяжении всего испытания.
- Высокоточные и воспроизводимые параметры сброса.
| Высота падения груза: | от 1000 мм до 4200 мм |
| Разрешение: | 1мм |
| Точность высоты падения: ± 2 мм | ± 2 мм |
| Масса падающего груза: | в базовом исполнение 2500 кг, опционально возможен изменяемый груз от 2000 кг до 2500 кг. |
| Точность массы груза: | ± 1% |
| Диапазон скоростей: | от 4,43 м/с до 9,0 м/с |
| Диапазон энергии удара: | от 24500 Дж до 101250 Дж, опционально возможно расширение диапазона от 19620 Дж до 101250 Дж. |
| Радиус кривизны ударника: | 254 мм ± 0,1 мм |
| Центральная линия относительно центра опор наковальни: | 0 мм ± 1,0 мм |
| Соответствует стандартам: | API 5L3, ASTM 436, EN 10274 |
| Материал контактных частей: | H13 (BS-3BH13) |
| Радиус кривизны наковальни: | 15,0 мм ± 0,1 мм |
| Ширина образца: | 76,0 мм ± 3,0 мм |
| Длина образца: | 305 мм ± 50,0 мм |
| Толщина образца: | от 6 мм до 38 мм |
| Вес образца: | до 12 кг |
| Параметры надреза: | глубина 5,1 мм ± 0,51 мм, угол 45 ° ± 2 °, радиус от 0 мм до 0,05 мм |
| Возможно использовать образцы приготовленные в соответствии со стандартами | API 5L3, ASTM 436, EN 10274 |
| Габариты копра: | |
| Ширина | 1520мм |
| Глубина | 1200 мм |
| Высота | 8150 мм |
| Вес: | 9000 кг |
| Подготовка фундамента: | Сваи в соответствии с требованиями подстилающего грунта для статической нагрузки 9000 кг. и динамической нагрузки 100 000 кг. Глубокие траншейные фундаменты, заполненные бетоном низкого качества. Бетон, покрытый интерфейсной пластиной, поставляемой Imatek, с выравниванием до 0,5 мм более 1000 мм |
| Основание: | 1520 мм х 1200 мм х 300 мм из литой стали |
