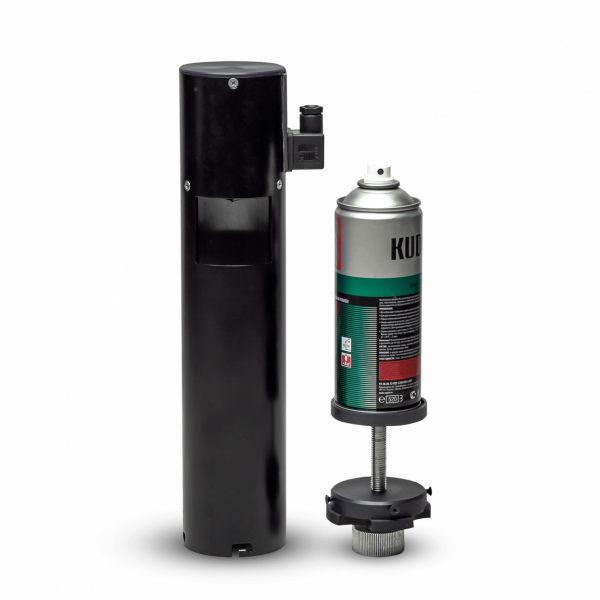

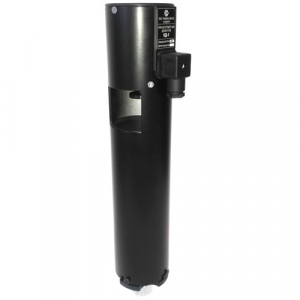

Краскоотметчик дефектов КД-1 работает в составе автоматизированных поточных линий неразрушающего контроля протяжённых изделий совместно с дефектоскопами непрерывного действия, такими как ВД-41П, и служит для автоматической маркировки краской обнаруженных дефектных участков для дальнейшего контроля и отбраковки.
Принцип работы
Исследуемое протяжённое изделие (труба, прокат или проволока) протягивается через рабочую зону дефектоскопа. При обнаружении некачественного участка дефектоскоп, включенный в автоматизированную систему, посылает сигнал на срабатывание исполнительного механизма краскоотметчика, в результате чего краска из аэрозольного баллона маркировщика через окно в корпусе устройства наносится на поверхность контролируемого изделия.
Особенности и преимущества

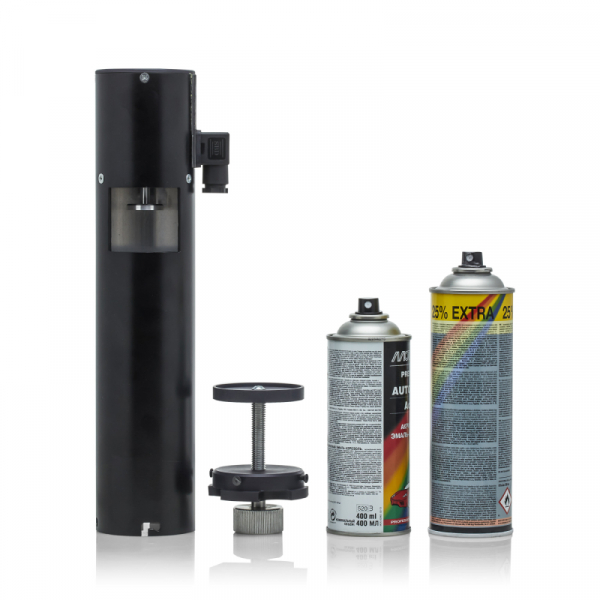

- В дефектоотметчике можно использовать любые стандартные аэрозольные баллоны диаметром 68 мм.
- Простота замены баллона.
- Устройство не требует подключения к пневмомагистрали.
- Высокое быстродействие.
- Конструкция отметчика дефектов КД-1 допускает подключение к любым стандартным электрическим сетям переменного и постоянного тока с номинальными напряжениями от 12 до 380 В.
Область применения
Автоматический краскораспылитель КД-1 является вспомогательным оборудованием и применяется совместно с дефектоскопами в составе поточных автоматизированных линий для отметки дефектов при контроле качества протяжённых изделий из различных материалов, черных и цветных металлов и сплавов – сварных, горячекатаных и холоднотянутых труб, проката, проволоки и изделий из них.
Дефектоотметчик может быть использован как в процессе производства, так и при входном контроле на стороне потребителя на машиностроительных, транспортных, химических и нефтегазовых предприятиях.
Источником краски служат легко заменяемые стандартные аэрозольные баллоны, что обеспечивает простоту эксплуатации, высокую надежность и не требует подключения к пневмосети.
Технические характеристики.
Тип | баллонный, аэрозольного типа |
Габариты применяемых баллонов(DxL), мм | 68x(190-230) |
Номинальное напряжение питания(*): | 220 В 50 Гц |
Номинальное тяговое усилие: | 15 Н |
Номинальный ход толкателя: | 10 мм |
Число циклов в час, не более: | 1200 |
Время срабатывания: | 0,25 с |
Время возврата: | 0,15 с |
Работоспособность в диапазоне температур: | -20 .. +70 °С |
Потребляемая мощность, не более: | 60 Вт |
Габаритные размеры: | длина 400 мм, диаметр 130 мм; |
Масса: | 1,5 кг |
