Магнитопорошковый дефектоскоп для контроля концов труб КРАФТЕСТ

Магнитопорошковый дефектоскоп КРАФТЕСТ (межд.CRAFTEST PIPE) предназначен для контроля концов труб малого- от 60 мм и большого- до 1420 мм диаметров.

Зоны контроля трубы:

• контроль кромок торец и фаска, внутренняя и наружная поверхности на глубину 50 мм от торца по всей окружности трубы -контроль шва
• внутренняя и наружная поверхности околошовной зоны шириной 150 мм на глубину 300 мм от торца
• контроль резьбовых концов труб.

Магнитопорошковая установка КРАФТЕСТ (межд.CRAFTEST PIPE) обеспечивает проведение магнитопорошкового контроля труб мокрым способом на внутренней и внешней поверхностях. Позволяет выявлять поверхностные и подповерхностные нарушения сплошности любой ориентации (плен, трещин, закатов, надрывов и т п.) Для выявления перечисленных дефектов применяют комбинированный способ намагничивания. Наличие и размеры индикации, вызванных полями рассеивания над дефектами, оцениваются визуально.

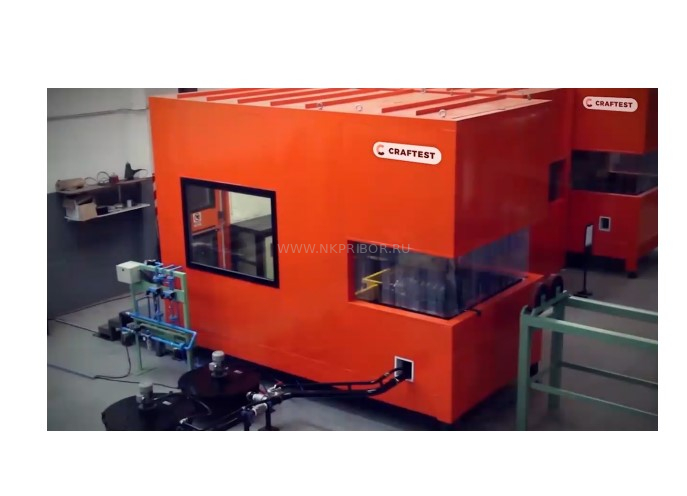

Оборудование станции располагается внутри затемненной кабины. Кабина имеет стальную конструкцию с вырезами для прохождения труб. В станции имеется видеокамера для записи на видео работы оператора.

Для контроля дефектов любой ориентации используется комбинированное намагничивание. Способ контроля в приложенном поле (СПП).

Панель управления на базе Touch-Screen Siemens Simatic Comfort 9 предназначена для управления всеми процессами системы, настройки всех параметров и протоколирования результатов контроля. Панель имеет сенсорное управление. ПО на базе Windows-Winss comfort.

Особенности:

• автоматизированное управление процессом контроля, поиском дефектов, регистрацией и архивированием результатов; автоматическая организация непрерывного цикла контроля
• автоматическая установка начальных параметров
• непрерывное автоматическое слежение за параметрами контроля (интенсивностью УФ излучения, затенённостью области контроля, качеством магнитопорошковой суспензии, величиной намагничивающего поля).
