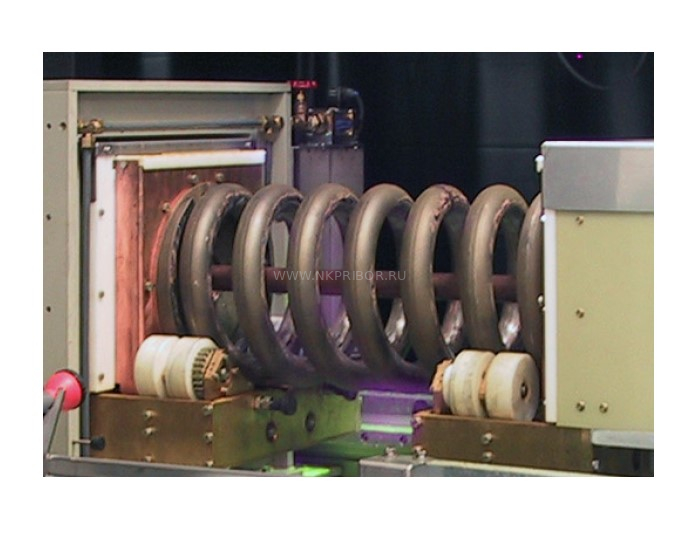

Магнитопорошковый дефектоскоп для контроля пружин КРАФТЕСТ

Установка КРАФТЕСТ (межд.CRAFTEST SPRING) предназначена для контроля поперечных и продольных дефектов пружин магнитопорошковым методом.

Данная установка соответствует следующим стандартам:

• DIN EN ISO 9934-1
• DIN EN ISO 9934-3
• ГОСТ 21105-87.

Магнитопорошковая установка КРАФТЕСТ (межд.CRAFTEST SPRING) имеет также возможность контролировать изделия длиной до 1500 мм и диаметром до 390 мм (валы, трубы) Максимальный вес объекта контроля до 150 кг.

Особенности

• Максимальная длина зажима: не менее 600мм для пружин и не менее 1500мм для стандартных деталей типа вал, труба
• Подключение к сети 380 В, 50 Гц, 3 фазы
• Два независимых контура намагничивания для комбинированного намагничивания - обнаружение трещин во всех направлениях за один цикл контроля
• Дефектоскоп изготовлен из современных прочных легкосплавных материалов, бак для суспензий выполнен из нержавеющей стали, вся конструкция выполнена в ударозащищенном исполнении
• Специальные контакты для подачи тока на оба конца пружины независимо от диаметра пружины, большие контактные пластины с диаметром 300 мм, ток протекает через пружину для определения трещин в продольном направлении. Для определения трещин по направлению проволоки трансформатор высокого тока
• Один контакт фиксирован, второй закреплен на подвижной каретке, позиция каретки меняется в зависимости от высоты пружины. Левая контактная пластина с пневматическим зажимом
• Центральный медный проводник, изолированный от контактных пластин. Проводник устанавливается внутри пружины между контактными пластинами. Ток протекает через проводник для определения поперечных трещин
• Комплект центральных медных проводников для пружин различного диаметра, включая контактные пластины с соответствующими диаметрами отверстий для центральных проводников
• Запуск цикла контроля с «двух рук», ход пневматических прижимов удлинённый до 50 мм.
• Плавная настройка тока и поля потока для всех трансформаторов
• Контроль от перегрева
• Автоматическое размагничивание
• Автоматизированный цикл контроля
• Автоматическое переключение цикла
• Центральная катушка с внутренним диаметром не менее 400 мм
• Передвижная катушка с системой полива с обеих сторон позволяет выполнять намагничивание при движении в обоих направлениях
• Передвижение катушки по направляющим с помощью роликовых опор за защитным кожухом, исключающим прокат по окалинам или металлической стружке.
