Магнитопорошковый дефектоскоп для контроля шестерен, зубчатых колес, венцов КРАФТЕСТ

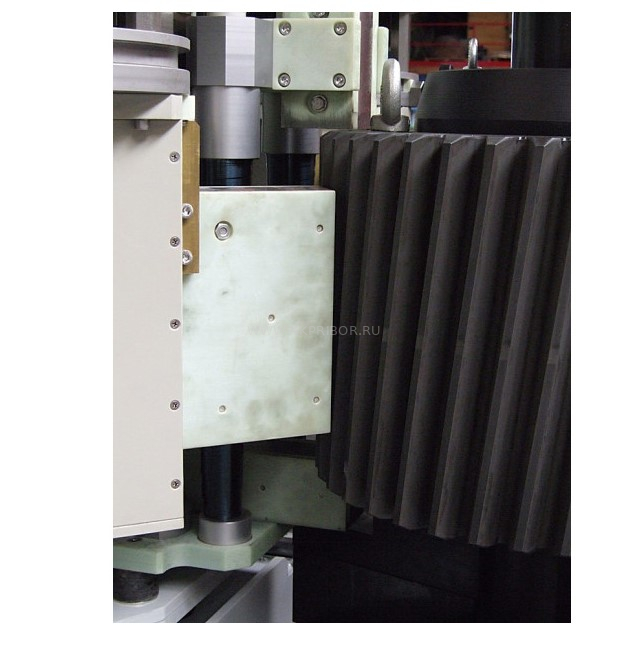

Магнитопорошковая установка КРАФТЕСТ (межд. CRAFTEST GEAR) предназначена для контроля зубчатых колес, шестерен и зубчатых венцов на наличие продольных и поперечных дефектов.

Установка CRAFTEST MCX имеет возможность комбинированного (одновременно проходящего продольного и циркулярного) намагничивания ферромагнитных деталей и узлов с нанесением на их поверхности магнитопорошковой суспензии (чёрной или люминесцентной) для выявления поверхностных и подповерхностных дефектов разных типов и разной ориентации.

КРАФТЕСТ  отвечает требованиям

• ГОСТ Р 56512-2015
• ГОСТ Р ИСО 9934-1-2011
• ГОСТ Р ИСО 9934-2-2011
• ГОСТ Р 53700-2009 (ИСО 9934-3:2002)
• ГОСТ 30803- 2014

Особенности

• Станина в ударопрочном исполнении для проведения МПД
• Система автоматизированного намагничивания циркулярным методом с регулируемым пневмо зажимом
• Многофункциональная регулируемая система намагничивания продольным методом
• Система автоматизированного вращения детали в процессе намагничивания и осмотра;
• Система автоматизированного и ручного размагничивания детали и суспензии в установке
• Систем автоматизированного полива и рециркуляции суспензии; бака объемом 40 л, из нержавеющей стали, электрический насос, обеспечивающий качественное перемешивание суспензии и препятствующий оседанию частиц суспензии, система соединяющих трубопроводов с системой автоматического полива. Система оснащена фильтр механической очистки
• Электрический шкаф управления степенью защиты IP54, на базе промышленного высокопроизводительного программно-логического контроллера (ПЛК) Siemens Simatic, оснащённый элементами управления и автоматикой необходимой для управления установкой, исполнение всех элементов
• На передней панели электрического шкафа предусмотрены: индикация «сеть», «намагничивание» и «размагничивание», LAN и USB коннекторы для подключения к внутренней производственной сети Заказчика, и выгрузкой/загрузкой всех параметров контроля на USB накопитель
• Сенсорная панель управления оператора, с диагональю экрана 9 на базе Siemens Simatic Comfort и степенью защиты IP65, предназначенной для управления всеми процессами системы, контроля тока циркулярного и продольного намагничивания, настройками всех параметров и протоколирования результатов контроля
• Пульт управления и панель управления стенда обеспечивают зажим, намагничивание, вращение детали, управление системами полива суспензией и освещением, переключение циклов размагничивания, переключение видов намагничивания, оборудованы аварийными выключателями;
• Оборудование обеспечивает контроль в нескольких режимах: ручной, автоматический одиночный, автоматический непрерывный цикл
• Запуск процесса контроля осуществляться с помощью двухкнопочного пульта управления с дублированием основных функций панели управления оператора
• Системой освещения, обеспечивающей освещенность контролируемой поверхности не 1000лк. при использовании черной магнитной суспензии, и 4000 мкВт/cмІ УФ-излучения с длиной волны 365 нм., отсутствует УФ-В- и УФ-С излучения без использования стеклянных фильтров и ламп накаливания, от одного источника, при использовании люминесцентной магнитной суспензии
• Рабочая зона оборудования позволяет осуществлять безопасную установку/снятие зубчатого колеса, шестерни и венца с помощью грузоподъемного оборудования.
