Технические данные УМПК 426/1420 серии
| Характеристика | Значение |
| Амплитудное значение напряженности магнитного поля на поверхности объекта контроля, А / м | |
| на наружной и внутренней цилиндрической поверхности трубы (на глубине до 200 мм от торца) в направлении продольного и циркулярного намагничивания | Не менее 2 400 |
| на торцевой поверхности и на фаске в радиальном и перпендикулярном к нему направлении |
Не менее 2 400 |
| Протяженность зоны остаточной намагниченности, мм | 200 |
| Скорость подачи магнитопорошковой суспензии, л / мин | Не менее 3 |
| Диаметр контролируемых труб, мм | 4261420 |
| Толщина стенок контролируемых труб, мм | 560 |
| Длина контролируемых труб, мм | 1000012500 |
| Время контроля одной трубы (с подъездом и отъездом станций контроля, в автоматическом связанном режиме), мин | 6 |
| Точность позиционирования станции относительно торца трубы, мм | Не хуже 5 |
| Время перенастройки на другой типоразмер трубы, мин | Не более 30 |
| Энергетическая У Ф облученность контролируемой поверхности, мкВт / см2 | Не менее 2 000 |
| Диапазон излучения УФ источника, длина волны, нм | «А», от 300 до 400 |
| Потребляемая мощность одной станции, кВА | Не более 80 |
| Габариты одной станции (ШЧГЧВ), мм без учета кабины затемнения с учетом кабины затемнения |
1300Ч1200Ч3600 3500Ч4200Ч2200 |
| Вес установки, кг | Не более 400 |
- Применение в условиях производства электросвар-
ных магистральных труб; - Предназначена для МПК концевых участков сварных
труб нефте- и газопроводов диаметром от 426 до 1 420 мм; - Выявление поверхностных дефектов (расслоений, трещин)
любой ориентации; - Зоны контроля: фаска, торец, наружная и внутренняя цилин-
дрическая поверхность на расстоянии 200 мм от торцов.

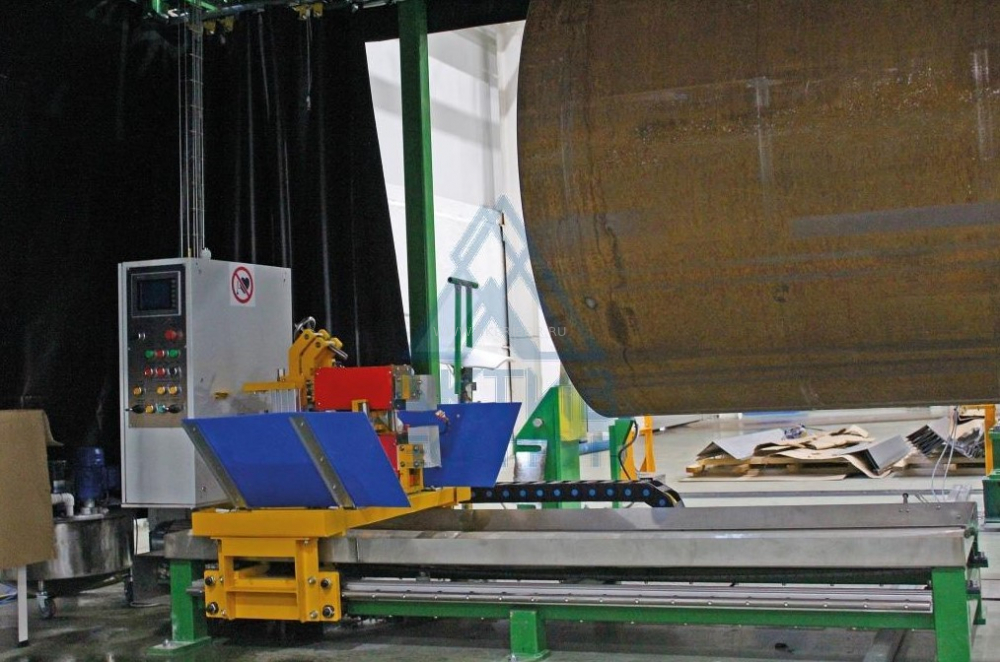

Станция контроля имеет 3 режима работы:
- ручной
- автоматический (работает одна станция)
- автоматический связанный (работают две станции)
Намагничивающая система состоит из крестообразного магнита, намагничивающего трубу в продольном и поперечном направлениях. Геометрическое расположение магнитопроводов и фазово-амплитудные соотношения токов в катушках позволяют реализовать условия, при которых конец вектора напряженности магнитного поля описывает во времени квазиэллипс и последовательно намагничивает контролируемые
зоны трубы во всех направлениях. Это позволяет
обнаруживать дефекты любой ориентации.
Параметры системы:
- намагничивание: циркулярное, продольное и радиальное;
- ток намагничивания переменный 50 Гц;
- намагничивающее поле: от 2,5 до 4,8 кА / м;
- плавная регулировка тока во всем диапазоне;
- цифровая регистрация амплитудного значения;
- предустановка тока;
- автоматическое поддержание величины тока
с точностью 5 %; - мощность генераторов 32 кВА;
- встроенный датчик температуры;
- запуск намагничивания с пульта управления
или автоматически.
