Машины МСВ-МГ4 предназначены для воспроизведения единицы силы и передачи ее размера средствам измерений (динамометры растяжения и сжатия, крановые весы и весоизмерительные датчики) при поверке и калибровке. Машины соответствуют требованиям, предъявляемым к рабочим эталонам 1-го разряда согласно государственной поверочной схеме для средств измерений силы, утвержденной приказом Росстандарта от 22.10.2019 № 2498.

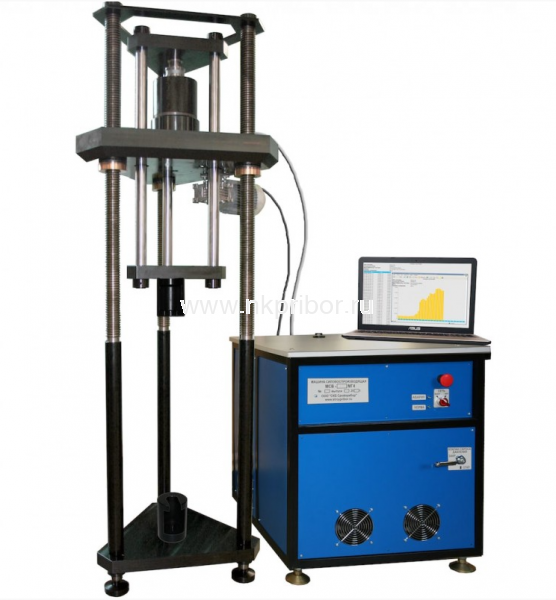

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы с подвижной траверсой, реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой нагружающим гидроцилиндром.
Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при нагружении их одной и той же нагрузкой.
Выборка зазоров и грубое нагружение обеспечивается гидронасосом с электроприводом. Точное поддержание и регулируемое изменение нагрузки обеспечивается следящей гидросистемой с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном или автоматическом режимах, включающих обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
В период с 2015 по 2021гг изготовлено и введено в эксплуатацию в качестве эталона 1 разряда 37 силовоспроизводящих машин с диапазоном воспроизведения силы от 0,2 ... 10 кН до 40 ... 2000 кН, в том числе 24 машины в региональных центрах стандартизации и метрологии.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАШИНЫ СИЛОВОСПРОИЗВОДЯЩЕЙ
| Наименование характеристик | Тип машины | ||||||||
| МСВ-10/1МГ4М | МСВ-10/2МГ4М | МСВ-50/1МГ4М | МСВ-50/2МГ4М | МСВ-100/1МГ4М | МСВ-100/2МГ4М | МСВ-200/1МГ4М | |||
| Цена, тыс. рублей (НДС не облагается) | по запросу | 3 700 | по запросу | 3 950 | по запросу | 4 500 | по запросу | ||
Диапазон воспроизведения силы, кН | от 0,1 до 10 | от 0,2 до 10 | от 0,5 до 50 | от 1 до 50 | от 1 до 100 | от 2 до 100 | от 2 до 200 | ||
| Дискретность, Н (кН) | 0,01 (0,00001) | 0,05 (0,00005) | 0,1 (0,0001) | 0,2 (0,0002) | |||||
| Пределы допускаемой относительной погрешности, % | ±0,02 | ||||||||
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,03 (0,00003) | 0,15 (0,00015) | 0,3 (0,0003) | 0,6 (0,0006) | |||||
| Колебание нагрузки в заданной точке, %, не более | 0,0003 | ||||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 0,4 | 0,001 ... 2 | 0,001 ... 4 | 0,001 ... 5 | |||||
Время выхода на заданное усилие (ступень), с, не более | 30 | ||||||||
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | ||||||||
Диапазон рабочих температур, °С | от +18 до +26 | ||||||||
| Габаритные размеры силовой рамы**, мм, не более: | |||||||||
| − длина | 650 | 650 | 650 | 650 | |||||
| − ширина | 800 | 800 | 800 | 800 | |||||
| − высота | 2300 | 2300 | 2300 | 2300 | |||||
| Габаритные размеры шкафа управления, мм, не более: | |||||||||
| − длина | 740 | ||||||||
| − ширина | 760 | ||||||||
| − высота | 620 | ||||||||
| Ход подвижной траверсы, мм, не менее | 900 | 900 | |||||||
| Скорость перемещения траверсы, мм/мин, не менее | 160 | ||||||||
Минимальная высота зоны сжатия *, мм | 250 | 250 | 300 | 300 | |||||
| Минимальная высота зоны растяжения *, мм | 700 | 700 | 900 | 900 | |||||
| Масса машины (масса шкафа управления)**, кг, не более | 700 (120) | 700 (120) | 700 (120) | 700 (120) | |||||
| Электрическое питание от сети переменного тока | |||||||||
| − напряжение, В | от 207 до 253 | ||||||||
| − частота, Гц | от 49 до 51 | ||||||||
| Потребляемая мощность, В·А, не более | 1500 | ||||||||
| Вероятность безотказной работы за 10 000 ч | 0,95 | ||||||||
| Срок службы, лет | 10 | ||||||||
| * - Размеры по требованию заказчика | |||||||||
| ** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение. | |||||||||
| Наименование характеристик | Тип машины | |||||||||
| МСВ-250/1МГ4М | МСВ-250/2МГ4М | МСВ-300/1МГ4М | МСВ-300/2МГ4М | МСВ-500/1МГ4М | МСВ-500/2МГ4М | МСВ-1000/1МГ4М | МСВ-1000/2МГ4М | |||
| Цена, тыс. рублей (НДС не облагается) | по запросу | 4 850 | по запросу | 5 000 | по запросу | 5 500 | по запросу | 6 000 | ||
Диапазон воспроизведения силы, кН | от 2,5 до 250 | от 5 до 250 | от 3 до 300 | от 6 до 300 | от 5 до 500 | от 10 до 500 | от 10 до 1000 | от 20 до 1000 | ||
| Дискретность, Н (кН) | 0,2 (0,0002) | 0,2 (0,0002) | 0,5 (0,0005) | 1 (0,001) | ||||||
| Пределы допускаемой относительной погрешности, % | ±0,02 | |||||||||
| Колебание нагрузки в заданной точке, Н (кН), не более | 0,6 (0,0006) | 0,6 (0,0006) | 1,5 (0,0015) | 3 (0,003) | ||||||
| Колебание нагрузки в заданной точке, %, не более | 0,0003 | |||||||||
| Скорость изменения нагрузки, кН/с | 0,001 ... 5 | 0,001 ... 5 | 0,001 ... 10 | 0,001 ... 20 | ||||||
Время выхода на заданное усилие (ступень), с, не более | 30 | |||||||||
| Время удержания нагрузки в заданной точке, мин, не менее | не ограничено | |||||||||
Диапазон рабочих температур, °С | от +18 до +26 | |||||||||
| Габаритные размеры силовой рамы**, мм, не более: | ||||||||||
| − длина | 650 | 700 | 950 | 950 | ||||||
| − ширина | 800 | 850 | 850 | 1100 | ||||||
| − высота | 2300 | 2600 | 3000 | 3400 | ||||||
| Габаритные размеры шкафа управления, мм, не более: | ||||||||||
| − длина | 740 | |||||||||
| − ширина | 760 | |||||||||
| − высота | 620 | |||||||||
| Ход подвижной траверсы, мм, не менее | 900 | 900 | 1000 | 1000 | ||||||
| Скорость перемещения траверсы, мм/мин, не менее | 160 | |||||||||
Минимальная высота зоны сжатия *, мм | 300 | 300 | 350 | 350 | ||||||
| Минимальная высота зоны растяжения *, мм | 900 | 900 | 1000 | 1000 | ||||||
| Масса машины (масса шкафа управления)**, кг, не более | 700 (120) | 900 (120) | 1400 (120) | 3400 (120) | ||||||
| Электрическое питание от сети переменного тока | ||||||||||
| − напряжение, В | от 207 до 253 | |||||||||
| − частота, Гц | от 49 до 51 | |||||||||
| Потребляемая мощность, В·А, не более | 1500 | |||||||||
| Вероятность безотказной работы за 10 000 ч | 0,95 | |||||||||
| Срок службы, лет | 10 | |||||||||
| * - Размеры по требованию заказчика | ||||||||||
| ** - Высота и масса машин зависит от рабочего пространства. При увеличении высоты рабочего пространства высота и масса машины увеличивается на соответствующее значение. | ||||||||||
КОМПЛЕКТ ПОСТАВКИ МАШИНЫ СИЛОВОСПРОИЗВОДЯЩЕЙ
Cиловая рама с реверсором и нагружающим гидроцилиндром, силоизмерительный тензодатчик класса точности С5, шкаф управления, внешний пульт управления, кабель связи с ПК, программное обеспечение, соединительный кабель датчика перемещения, сетевой кабель, комплект проставок, вилочные захваты, П-образные захваты, фиксаторы поворота реверсора, руководство по эксплуатации, паспорт, методика калибровки.
По спецзаказу: ПК (ноутбук).
Гарантийный срок эксплуатации 24 месяца.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
