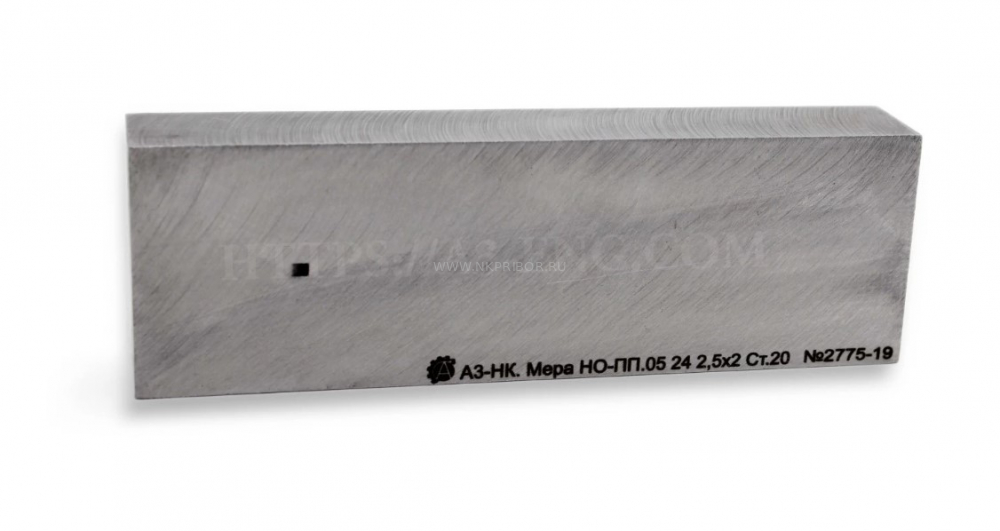

Мера А3-НК НО-ПП.05 (плоский зарубка) менее 28мм
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД 79145-20.
Описание средства измерений

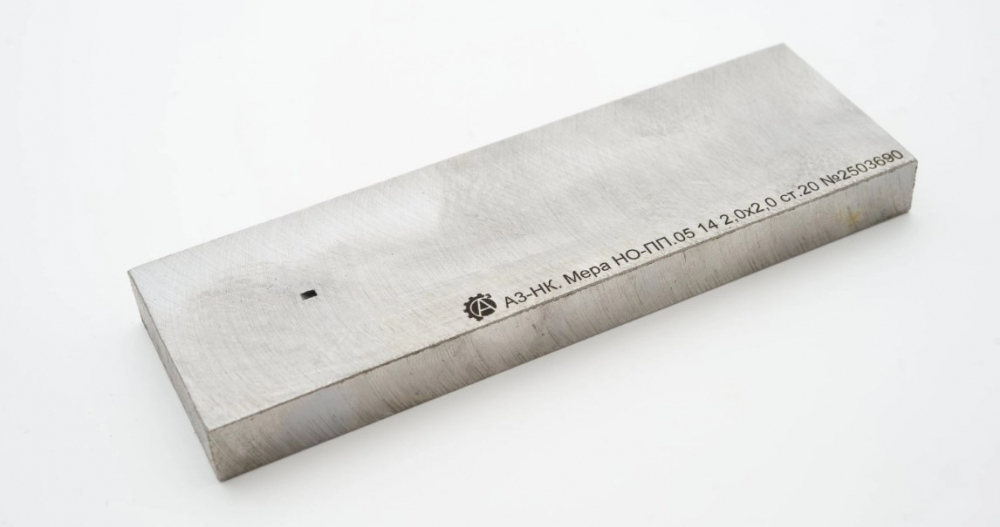

Мера НО-ПП.05 представляет собой изделие в виде параллелепипеда, с двумя зарубками равных размеров, нанесенных на рабочую и донную поверхности и служащих отражателями ультразвуковых волн. Произведены в соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Меры НО-ПП.05 применяют для настройки чувствительности и длительности развертки дефектоскопов при контроле сварных соединений и основного металла наклонными совмещенными и наклонными раздельно-совмещенными преобразователями.
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|
Меры НО-ПП.05 |
|
|
Длина меры, не более, мм |
250 |
|
Ширина меры, не более, мм |
70 |
|
Шероховатость Rz рабочих поверхностей меры, не более, мкм |
40 |
|
Масса, не более, кг |
20 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера НО-ПП.05 |
|
|
Номинальное значение высоты меры, мм |
от 2 до 70 |
|
Номинальное значение ширины зарубки, мм |
от 0,5 до 6,0 |
|
Номинальное значение глубины зарубки, мм |
от 0,5 до 6,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения высоты меры, ширины и глубины зарубки, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 75 |
Гарантийный срок эксплуатации: 2 года.
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
- |
1компл. |
|
Футляр |
- |
1 шт** |
|
Транспортная упаковка |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз |
|
Паспорт |
- |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* - количество и тип в соответствии с заказом ** - количество в соответствии с заказом |
||
Отзывы
Характеристики
| Производитель: | Инжиниринг |
| ГОСРЕЕСТР: | Да |
