Мера А3-НК СО-3 из комплекта КОУ-2
Арт 7423
6 200
p
Не выбраны дополнительные параметры товара
МЕРЫ А3-НК ВНЕСЕНЫ ГРСИ ПОД 79145-20.
Описание средства измерений

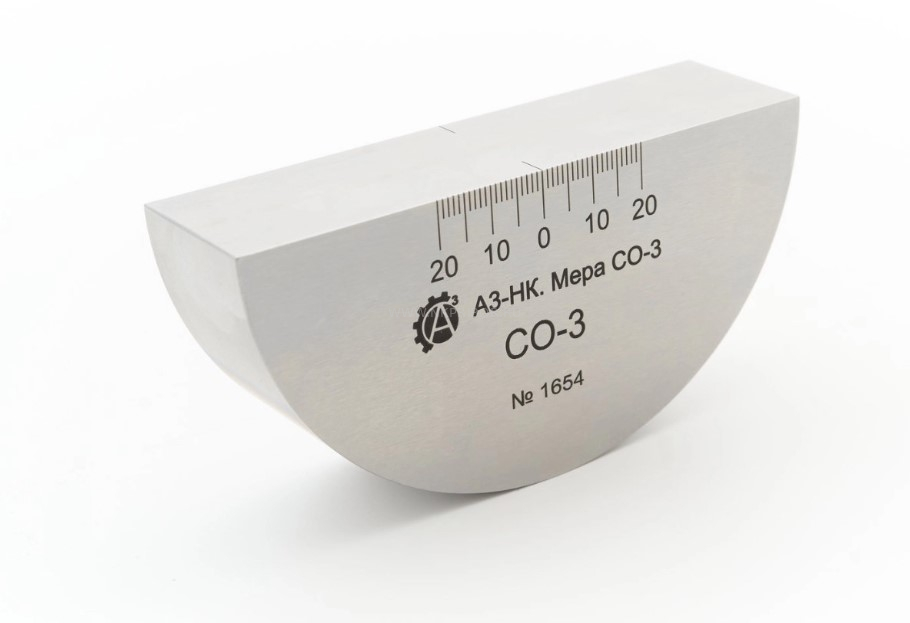

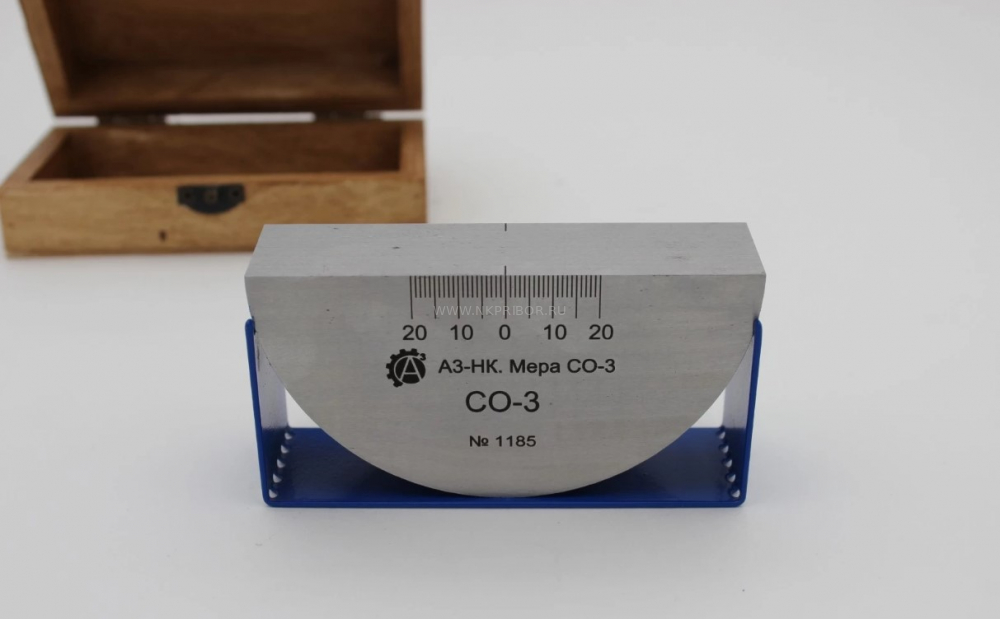

Мера СО-3 представляет собой изделие в половину цилиндра. На боковой поверхности меры нанесена шкала, необходимая для определения точки ввода ультразвуковой волны. Произведены в соответствии с 427610-011-4407661-2019.ТУ.
Назначение
Мера СО-3 предназначена для определения точки выхода ультразвукового луча и стрелы ультразвукового преобразователя. Также может применятся для настройки глубиномера и определения времени распространения ультразвуковых колебаний в призме наклонного преобразователя. У других производителей данная мера может называться: мера СО-3 из комплекта КОУ-2 или КОУ-2М, образец СО-3, стандартный образец СО-3 из набора КОУ 2.
Основные технические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-3 |
|
|
Толщина меры, не более, мм |
30 |
|
Шероховатость Rа рабочих поверхностей меры, не более, мкм |
1,25 |
|
Масса, не более, кг |
1,3 |
Каждый настроечный образец (мера) имеет маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и материале, из которого он изготовлен, вид и размеры искусственных отражателей, условия хранения.
Метрологические характеристики:
|
Наименование характеристики |
Значение |
|
Мера СО-3 |
|
|
Номинальное значение и допустимое отклонение диаметра меры, мм |
110,00-0,23 |
|
Номинальное значение и допустимое отклонение высоты меры, мм |
55,0-0,2 |
|
Смещение нулевой риски от оси симметрии меры по рабочей поверхности меры, мм |
±0,1 |
|
Положение и допустимое отклонение рисок относительно нулевой риски по рабочей поверхности меры, мм |
L ±0,15 где L номинальное значение на шкале, мм |
|
Пределы допускаемой абсолютной погрешности воспроизведения диаметра и высоты меры, смещения нулевой риски и положения рисок шкалы относительно нулевой риски, мм |
±0,1 |
|
Номинальное значение и допустимое отклонение скорости продольной ультразвуковой волны, м/c - для стали 3 - для стали 20 - для стали 45 - для стали 40Х13 - для стали 12Х18Н10Т - для медно-цинкового сплава марки Л63 - для алюминиевого сплава Д16 |
5900 ±133 5900 ±133 5920 ±133 6040 ±133 5740 ±133 4430 ±133 6360 ±133 |
|
Пределы допускаемой абсолютной погрешности воспроизведения скорости продольной ультразвуковой волны в мере, м/с |
± 30 |
Гарантийный срок эксплуатации: 2 года.
Комплект поставки:
|
Наименование и условное обозначение |
Обозначение |
Кол-во |
|
Комплект мер дефектоскопические А3-НК* |
- |
1компл. |
|

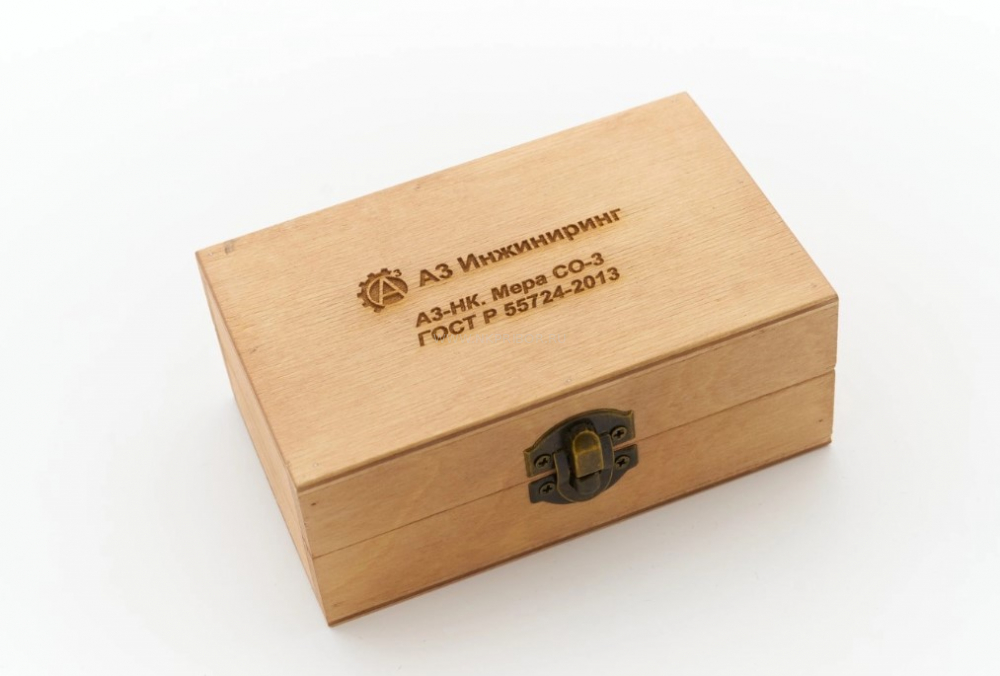

Футляр |
- |
1 шт** |
|
Транспортная упаковка |
- |
1 шт |
|
Руководство по эксплуатации |
- |
1 экз |
|
Паспорт |
- |
1 экз |
|
Методика поверки |
МП 066.Д4-19 |
1 экз |
|
* - количество и тип в соответствии с заказом ** - количество в соответствии с заказом |
||
Отзывы
Характеристики
| Производитель: | Инжиниринг |
| ГОСРЕЕСТР: | Да |
