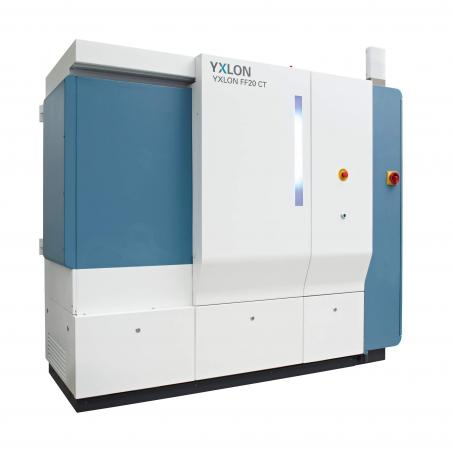

Точность в своем лучшем виде
FF20 CT YXLON вооружает пользователей высочайшим пространственным разрешением для наилучшего качества контроля. Система идеально подходит для исследований и разработки, управления процессом или КТ-метрологии:
- Полупроводниковых сборок
- Материалов
- Систем микромеханики и микроэлектромеханики
- Медицинских приборов
С новой FF20 CT полноценная экспертиза мельчайших деталей и минисборок с высочайшим разрешением - на кончике Ваших пальцев
Совершенный 3D-взгляд в малые структуры
С новой FXE-190.61 YXLON, FF20 CT реализует опыт YXLON в отображении с высочайшим разрешением и в высокоточной инженерии
- 190 кВ мультифокусная трансмиссионная трубка FeinFocus высочайшего разрешения с водяным охлаждением
- Опциональные мишени на алмазной основе для высокой мощности и предельного разрешения
- Простой доступ для замены мишеней
- Пространство контроля до d 150 мм х 300 мм
- От быстрых обзорных сканов до сканов выбранной области с наибольшим разрешением
- Расширение поля зрения для увеличенных КТ-объемов
- Моторная ось расстояния фокус-детектор до 800 мм
- PowerDrive для оптимального качества изображения за лучшее время

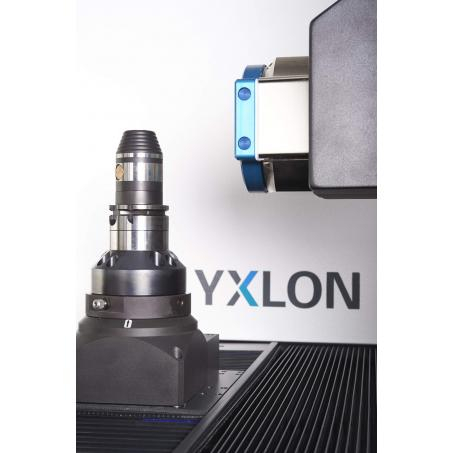

- Прецизионное гранитное основание манипулятора
- Опциональные пакеты метрологии и повышенной точности
Конфигурация и характеристики

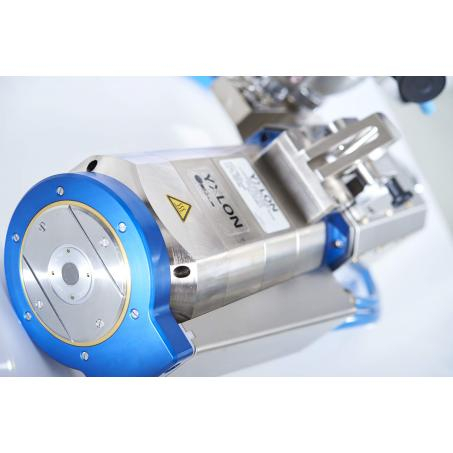

- Рентгеновская трубка FXE-190.61 FeinFocus
- Эталон JIMA для субмикронной проверки разрешения
- Компоненты для высокой мощности, разрешения и точности
Умное сенсорное управление YXLON Geminy
Новое ПО Geminy с сенсорным интерфейсом дает невиданную ранее свободу через умную поддержку пользователя.Загрузка и пуск
- Полностью автоматическая защита от столкновений
- Удобное позиционирование объекта через сенсорный экран
- Автокалибровка всего пространства контроля
- КТ-настройки
- Умная сенсорная КТ для автоматических обзорных сканов
- КТ областей через их интуитивную маркировку
- Программирование
- Умное сенсорное программирование для повторного контроля отремонтированных или однотипных деталей
- Оптимизация программ перетаскиванием
- Различные профили пользователей
- Передовое высоко интуитивное управление FF20 CT активно поддерживает пользователей всех уровней - от новичков до опытных экспертов
- Выполнение автоматического контроля с умным сенсорным управлением
- Простой выбор наилучших настроек изображения через предварительный просмотр
- Привычная настройка параметров движками
- Полное управление параметрами для экспертов через панель управления и цепь изображения с перетаскиванием
- Удаленное наблюдение с уведомлениями
- Экономия времени благодаря постоянной связи для сообщений о ходе контроля и техническом состоянии:
- Монитор Geminy работы и состояния системы
- Многофункциональная светодиодная панель состояния на загрузочной двери
- Удаленное наблюдение
- Отправка сообщений о состоянии системы, например, по окончании сканирования
Технические характеристики
| FF20 CT | FF35 CT | ||
| Движения | Движения | ||
| Манипулятор КТ и радиоскопии | 6 осей на гранитном основании с виброизоляцией | Манипулятор КТ и радиоскопии | 6-8 осей на гранитном основании с виброизоляцией |
| Макс. размер образца (Ø х высота) | 150мм х 300мм | Макс. размер образца (Ø х высота) | 300мм х 500мм |
| Макс. вес образца | 5 кг | Макс. вес образца | 30 кг |
| Макс. цилиндр КТ-измерения | 150мм х 300мм (вкл. опции) | Макс. цилиндр КТ-измерения | 300мм х 500мм (вкл. опции) |
| Расст. фокус-детектор | до 600мм | Расст. фокус-детектор | до 950мм |
| Опции | Активное управление вибрацией, многокулачковый патрон, держатели образцов | Опции | Активное управление вибрацией, наклон ±30о, многокулачковый патрон, держатели образцов |
| Трубка FeinFocus | Трубки FeinFocus | ||
| FXE-190.61 | 190кВ, 64Вт открытая охлаждаемая мультифокусная трансмиссионная трубка с TXI | Основная трубка | 225кВ, 320Вт открытая охлаждаемая направленная мультифокусная трубка с TXI |
| Опциональная 2-я трубка | 190кВ, 64Вт открытая охлаждаемая мультифокусная трансмиссионная трубка с TXI | ||
| Плоскопанельный детектор | Плоскопанельный детектор | ||
| Panel 1313 Ultra High Speed | 16 бит, 1024 х 1024 пикс., 127 мкм, 30-60 1/сек | Panel 1313 Ultra High Speed | 16 бит, 1024 х 1024 пикс., 127 мкм, 30-60 1/сек |
| Panel 2530 | 16 бит, 2176 х 1792 пикс., 139 мкм, 9-30 1/сек | ||

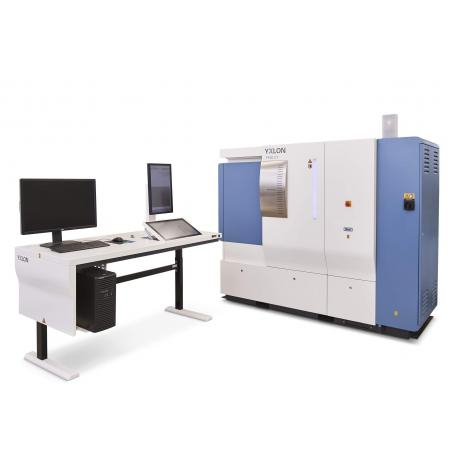

| Стол оператора | Стол оператора | ||
| Настройка высоты | 700мм - 900мм | Настройка высоты | 700мм - 900мм |
| Шир. х выс. х глуб. | 1800мм х 800мм х 1400мм | Шир. х выс. х глуб. | 1800мм х 800мм х 1400мм |
| Монитор управления | 1920х1080, multitouch PCAP (сенсорный проекционно-емкостный) | Монитор управления | 1920х1080, multitouch PCAP (сенсорный проекционно-емкостный) |
| Монитор просмотра | 1080х1920, multitouch PCAP (сенсорный проекционно-емкостный) | Монитор просмотра | 1080х1920, multitouch PCAP (сенсорный проекционно-емкостный) |
| Кабина | Кабина | ||
| Загрузочная дверь (ширина х высота) | 600мм х 790мм, моторная | Загрузочная дверь (ширина х высота) | 650мм х 790мм, моторная |
| Шир. х выс. х глуб. | 2300мм х 990мм х 2220мм | Шир. х выс. х глуб. | 2900мм х 1550мм х 2220мм |
| Вес | ~3500кг | Вес | ~8000кг |
